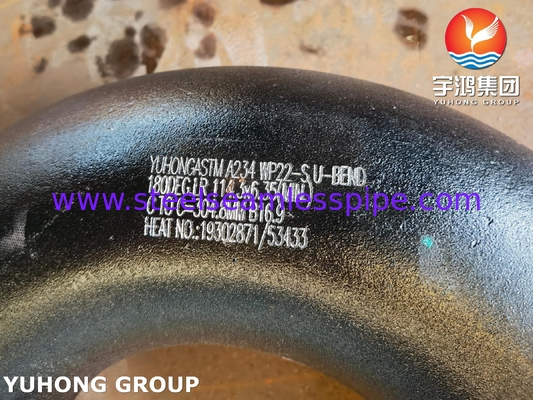

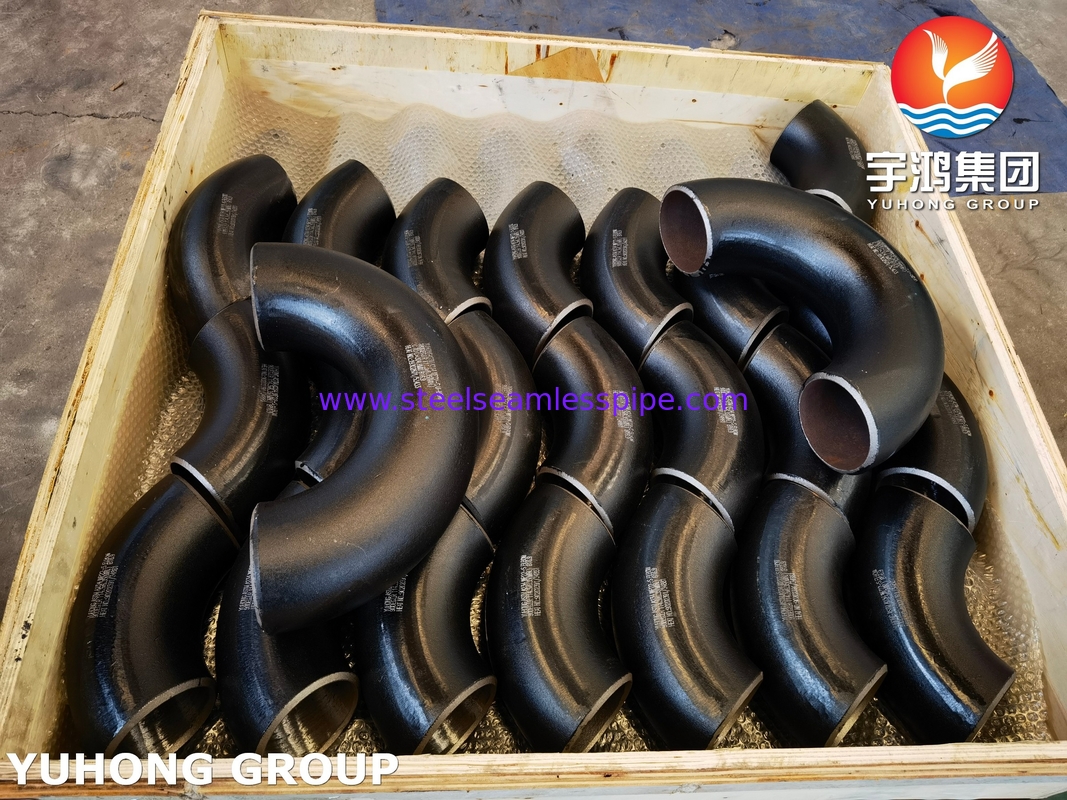

Fitting pipa baja paduan ASTM A234 WP22 180° LR U BEND

Fitting pipa baja paduan ASTM A234 WP22 180° LR U BEND

1. ASTM A234 WP22

   • ASTM A234adalah spesifikasi oleh ASTM International untukFittings baja karbon dan baja paduan yang ditumbukFittings ini digunakan dalam sistem tekanan seperti pipa, di mana ketahanan terhadap tekanan, suhu, dan tekanan mekanis sangat penting.
   • WP22mengacu padakualitas materialdari perlengkapan, khususnyaBaja paduan Cr-Modengan 2,25% kromium dan molibdenum. Bahan ini dikenal karena ketahanan yang sangat baik terhadap kondisi suhu tinggi, oksidasi, dan korosi, membuatnya cocok untuk digunakan di pembangkit listrik,pabrik pengolahan, dan aplikasi tekanan tinggi lainnya.
   • Kelas material WP22 dirumuskan khusus untuk digunakan dalam sistem yang beroperasi pada suhu hingga1000°F (537°C), dan menawarkan ketahanan yang baik untuk merangkak pada suhu ini.

2. 180° LR Siku

   • A180° sikuadalahFitting pipayang mengubah arah aliran dalam pipa dengan 180 derajat. ini berarti membentuk setengah lingkaran lengkap, menciptakan bentuk U yang tajam.
   • Dalam sistem industri, siku 180 ° sering digunakan dalam konfigurasi pipa di mana cairan atau gas perlu membuat U-turn, seperti dalampembangkit listrik, pembangkit kimia, kilang, dansistem proses suhu tinggi.

Fitur dan Spesifikasi

• Komposisi Kimia:

  C	Mn	Ya.	S	P	Cr	Mo
  0.05-0.15	0.3-0.5	0.5	≤ 0.04	≤ 0.04	2-2.5	0.87-1.13



  WP22 Sifat mekanik:

  Kelas	Kekuatan tarik, (min.) ksi[MPa]	Kekuatan hasil, (min.) ksi[MPa]	Elongasi, (min.) %
  			Panjang	Transversal
  WP22 CL1	60[415]	30[205]	22	14
  WP22 CL3	75[520]	45[310]	22	14



• Ketahanan terhadap Suhu Tinggi:

  • WP22 adalah20,25% baja krom molibdenumdidesain untuk aplikasi suhu tinggi hingga sekitar1000°F (537°C)Hal ini membuatnya cocok untuk pembangkit listrik, petrokimia, dan sistem penukar panas.

• Peringkat Tekanan:

  • Perlengkapan ini umumnya digunakan dalam sistem tekanan tinggi. Nomor tekanan yang tepat tergantung pada dimensi pipa tertentu, ketebalan dinding, dan tekanan desain dari sistem.

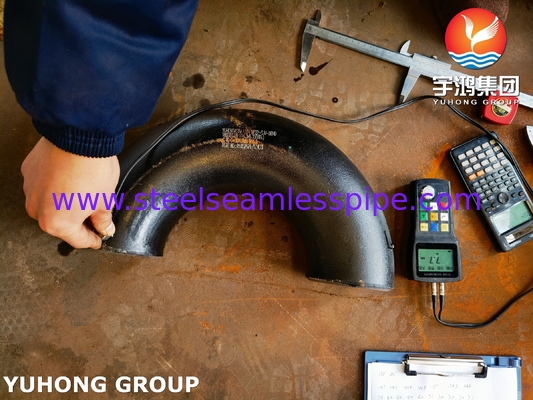

• Pengujian Standar:

  • Fitting ASTM A234 WP22, seperti siku 180°, harus memenuhi sifat mekanik yang relevan, seperti:kekuatan tarik,Kekuatan hasil,ketahanan benturan, danpengujian hidrostatikpersyaratan, untuk memastikan mereka dapat menangani suhu dan tekanan tinggi.

Berbagai produk

Ukuran: 1/8" NB sampai 48" NB IN
Daftar : SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Tipe: Tanpa jahitan / ERW / Las / Pabrik / Dipalsukan
