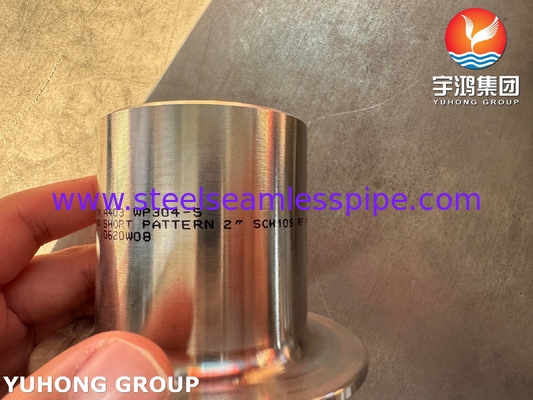

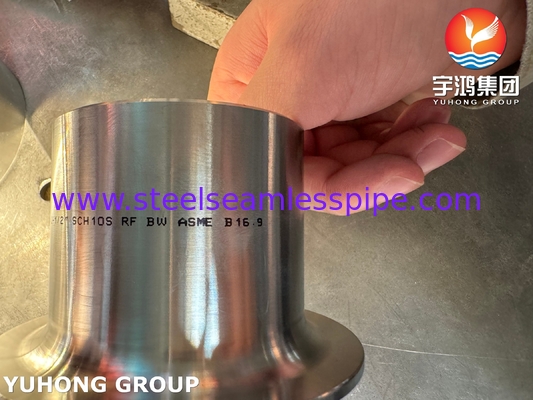

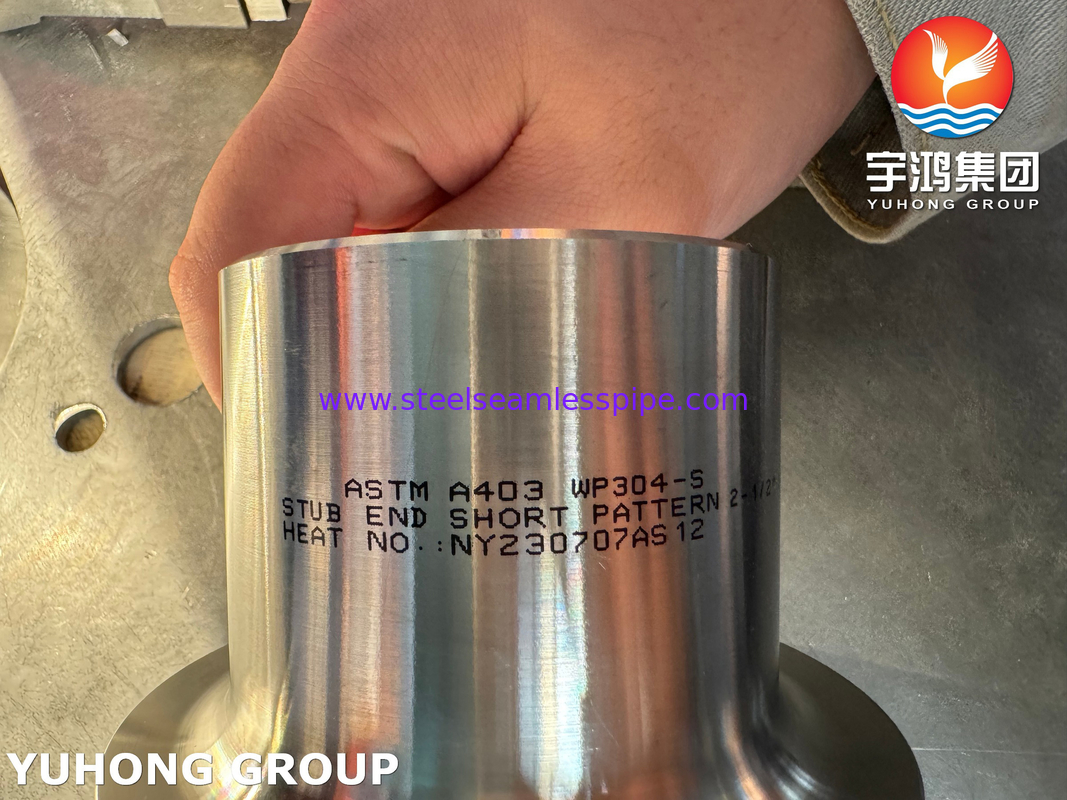

ASME B16.9 Fittings Buttweld Pipe, ASTM A403 WP304 Baja tahan karat Lap Joint Stud Ends
Aakhir stubadalah sepotong pipa pendek dengan flange di satu ujung dan sendi lap di ujung lainnya.Hal ini dirancang untuk digunakan dengan flange sendi lap yang cocok dan memungkinkan untuk mudah dibongkar untuk pemeliharaan atau pemeriksaan. Pastikan bahwa bahan akhir baja stub cocok dengan sistem pipa dalam hal ketahanan korosi dan sifat mekanik.atau bahan lain untuk memenuhi persyaratan sistem pipa.
Proses koneksi ujung tongkat dan flange:
- Ujung tongkat dilas ke pipa. Hal ini menciptakan koneksi mekanis yang handal.
- Sebuah flange kemudian diborgol ke ujung stub. Sebuah gasket ditempatkan antara flange dan ujung stub untuk memastikan segel yang ketat.
- Menempelkan flange ke bawah menerapkan tekanan, memampatkan gasket dan membentuk sendi yang tahan kebocoran.
Fittings pipa ASTM A403 WP304/304L Kelas setara
| Kelas |
UNS No |
Inggris Kuno |
Euronorm |
SS Swedia |
JIS Jepang |
| BS |
Dalam |
Tidak. |
Nama |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
| 304L |
S30403 |
304S11 |
- |
1.4306 |
X2CrNi19-11 |
2352 |
SUS 304L |
Fittings pipa ASTM A403 WP304/304L Komposisi kimia
| Kelas |
C |
Mn |
Ya. |
P |
S |
Cr |
Mo |
Tidak |
N |
| 304 |
Min.max. |
- 0.08 |
- Dua.0 |
- 0.75 |
- 0.045 |
- 0.030 |
18.0-20.0 |
- |
8.0-10.5 |
- 0.10 |
| 304L |
Min. maksimal. |
- 0.030 |
- Dua.0 |
- 0.75 |
- 0.045 |
- 0.030 |
18.0 20.0 |
- |
8.0 12.0 |
- 0.10 |
Fittings pipa ASTM A403 WP304/304L Sifat mekanik
| Kelas |
Kekuatan tarik (MPa) min |
Kekuatan output 0,2% Proof (MPa) min |
Elongasi (% dalam 50mm) min |
Kekerasan |
| Rockwell B (HR B) maksimal |
Brinell (HB) maksimal |
| 304 |
515 |
205 |
40 |
92 |
201 |
| 304L |
485 |
170 |
40 |
92 |
201 |
Bagian akhir dari sendi selangkangan pinggang baja tahan karat:
ASTM A403 WP316/316L, 304/304L, 310/S, 317/L, 321, dll DIN1.4301, DIN1.4306, DIN 1.4401, DIN 1.4404...
Duplex & Super Duplex Steel Buttweld Lap Joint Stub End:
ASTM A 815 UNS S31803, S32205, S32750
Bagian akhir dari tali tali baja karbon:
ASTM A234 WPB, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70.
Pembagian ujung dari baja karbon suhu rendah:
ASTM A420 WPL3, A420 WPL6
Pembagian bagian atas dari bagian belakang baja paduan
ASTM A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91, WP92
Nikel Alloy Buttweld Lap Joint Stub End:
ASTM B336 Nikel 200, Nikel 201, Monel 400, Inconel 800, Inconel 825, Inconel 600, Inconel 625, Inconel 601, Hastelloy C 276, Alloy 20
Berikut adalah beberapa fungsi utama dan karakteristik ujung stub:
1Titik sambungan: Ujung tongkat berfungsi sebagai titik sambungan untuk pipa tambahan atau perlengkapan, yang memungkinkan untuk bercabang dari pipa utama.
2. Flanged Connection: Mereka biasanya datang dalam dua jenis: ujung batang panjang dan ujung batang pendek. Mereka sering digunakan dengan flanges untuk koneksi yang aman ke segmen pipa lainnya.
3. Dukungan untuk katup: ujung tongkat dapat digunakan untuk mendukung katup, memungkinkan akses mudah untuk pemeliharaan dan perbaikan.
4Fleksibilitas dalam Desain: Mereka memberikan fleksibilitas dalam desain pipa dengan memfasilitasi perubahan mudah dalam arah atau percabangan aliran.
5. Penanganan Tekanan: Ujung-ujung tongkat dirancang untuk menangani tekanan dan karakteristik aliran sistem, membuatnya cocok untuk berbagai aplikasi di industri yang berbeda.
Aplikasi
Mereka sangat bermanfaat di lingkungan di mana sistem mungkin tunduk pada fluktuasi tekanan atau perubahan operasi yang sering.
- minyak dan gas
- pengolahan kimia
- pengolahan air
- pembuatan kapal
