ASME SA516 Gr.70 Plat Baffle Baja Boiler Dan Plat Dukungan Kapal Tekanan

Detail produk:

Tempat asal:	Cina
Nama merek:	YUHONG
Sertifikasi:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Nomor model:	ASME SA516 Gr.70 Plat Baffle Baja Karbon

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1pc
Kemasan rincian:	Kotak kayu lapis / Pallet
Waktu pengiriman:	7 hari
Syarat-syarat pembayaran:	L/C,T/T

Kontak

Semua produk

Pipa Seamless Stainless Steel (277)

Tabung Mulus Stainless Steel (269)

Pipa Stainless Steel Dupleks (128)

Tabung Baja Tahan Karat Dupleks (27)

Tabung jarum (86)

Tabung Sirip (596)

Penukar panas (10)

Tabung Penukar Panas (419)

Paket tabung penukar panas (37)

Lembar Tabung Penukar Panas (117)

penyekat penukar panas (35)

Pendingin udara (7)

Kapal Tekanan (2)

Pipa Las Stainless Steel (57)

Tabung Las Stainless Steel (113)

Nikel paduan pipa (258)

Tabung Paduan Nikel (75)

Tabung paduan tembaga (210)

Tabung Baja Paduan (173)

tabung titanium (9)

Bright Annealed Tube (153)

Tabung Boiler (138)

pemasangan baja (784)

Flensa Baja (574)

Yang lain (384)

Detil Deskripsi produk

Nama produk:	Pelat Penyekat / Penopang	Standar:	ASTM A516, ASME SA516
Bahan:	Kelas 70, 70N	Bentuk:	Sesuai dengan Permintaan Klien
Ukuran:	Sesuai dengan Permintaan Klien
Menyoroti:	ASME SA516 Gr.70 Plat Baffle , Boiler dan Pelat Pendukung Kapal Tekanan , ASME SA516 Gr.70 Plat Baffle Baja

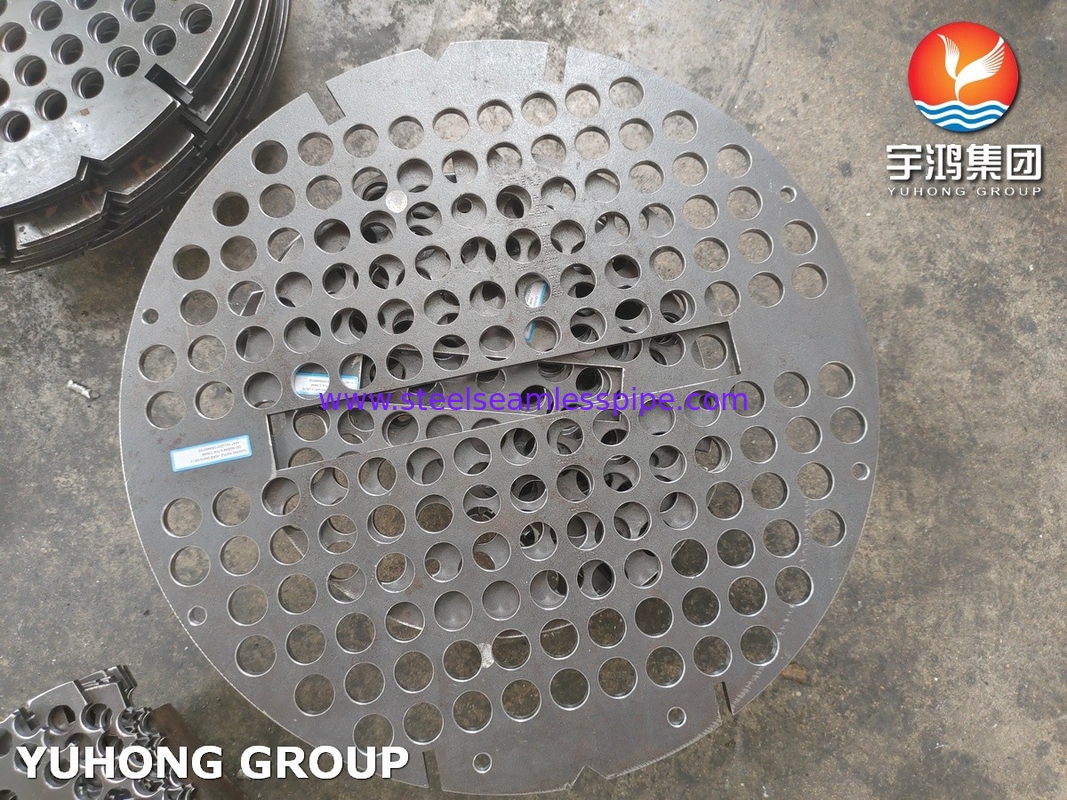

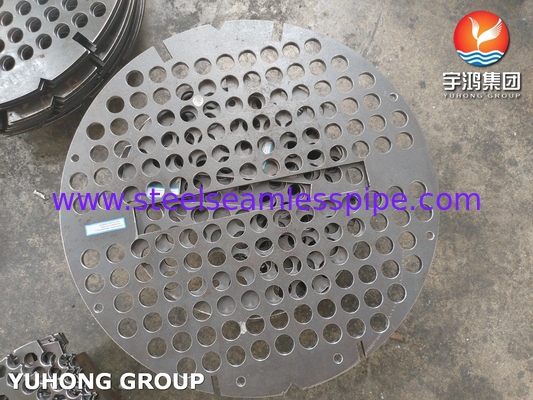

ASME SA516 GR.70 Plat pendukung baffle baja karbon untuk kapal tekanan

ASME SA516 Gr. 70 adalah pelat baja karbon berkualitas tinggi yang umum digunakan dalam pembuatan wadah tekanan dan komponen boiler industri.termasuk kekuatan tarik dan ketangguhan yang baik, bahan ini sangat cocok untuk aplikasi di lingkungan yang menuntut ketahanan terhadap fluktuasi tekanan dan suhu.Piring ini dirancang untuk memberikan dukungan struktural dan untuk mengarahkan aliran cairanKemampuan mereka untuk menahan stres dan kelelahan membuat mereka menjadi pilihan populer di industri seperti minyak dan gas, pengolahan kimia, dan pembangkit listrik

Kelas setara dengan ASME SA516 Kelas 70

Standar Inggris	Standar Eropa	ASTM/ASME	DIN
BS1501-224-490A/B	EN10028 P355GH	A/SA516 Kelas 70	️

Persyaratan kimia dari pelat ASME SA516 Kelas 70

Elemen	Komposisi %
	Kelas 55 [Kelas 380]	Kelas 60 [Kelas 415]	Kelas 65 [Kelas 450]	Kelas 70 [Kelas 485]
Karbon, maksimum a,b:
1⁄2 in. [12.5 mm] dan kurang	0.18	0.21	0.24	0.27
Lebih dari 1⁄2 inci sampai 2 inci [12,5 sampai 50 mm], inkl.	0.20	0.23	0.26	0.28
Lebih dari 50 sampai 100 mm, inkl.	0.22	0.28	0.25	0.30
Lebih dari 4 sampai 8 in. [100 sampai 200 mm], incl.	0.24	0.27	0.29	0.31
Lebih dari 8 in. [200 mm]	0.26	0.27	0.29	0.31
Mangan, b:
1⁄2 in. [12.5 mm] dan kurang
Analisis panas	0.60-0.90	00,60 ∼ 0,90 c	0.85 ¢1.20	0.85 ¢1.20
Analisis produk	0.550.98	00,55 ‰ 0,98 c	0.79 ¢1.30	0.79 ¢1.30
Lebih dari 1⁄2 inci.
Analisis panas	0.60 ¢1.20	0.85 ¢1.20	0.85 ¢1.20	0.85 ¢1.20
Analisis produk	0.55 ¢1.30	0.79 ¢1.30	0.79 ¢1.30	0.79 ¢1.30
Fosfor, maksimal a	0.25	0.25	0.25	0.25
Sulfur, maksimal a	0.25	0.25	0.25	0.25
Silikon
Analisis panas	0.15 ‰0.40	0.15 ‰0.40	0.15 ‰0.40	0.15 ‰0.40
Analisis produk	0.13 ¢ 0.45	0.13 ¢ 0.45	0.13 ¢ 0.45	0.13 ¢ 0.45
a Berlaku untuk analisis panas dan analisis produk. b Untuk setiap pengurangan 0,01 poin persentase di bawah maksimum yang ditentukan untuk karbon, peningkatan 0,06 poin persentase di atas maksimum yang ditentukan untuk mangan diizinkan, hingga maksimal 1.50% dengan analisis panas dan 1,60 % dengan analisis produk. c Piring kelas 60 dengan ketebalan 1⁄2 inci [12,5 mm] dan kurang dapat memiliki 0,85-1,20% mangan pada analisis panas, dan 0,79-1,30% mangan pada analisis produk.

Persyaratan ketegangan ASME SA516 Kelas 70

ASTM A516	Kelas 55 [380]	Kelas 60 [415]	Kelas 65 [450]	Kelas 70 [485]
Kekuatan tarik, ksi [MPa]	55 ¢75 [380 ¢515]	60 ¢80 [415 ¢550]	65 ¢85 [450 ¢585]	70 ¢90 [485 ¢620]
Kekuatan yield, min,a ksi [MPa]	30 [205]	32 [220]	35 [240]	38 [260]
Perpanjangan dalam 8 inci [200 mm], min, % b	23	21	19	17
Elongasi dalam 50 mm, min, % b	27	25	23	21
a Ditentukan dengan metode offset 0,2 persen atau metode extension-underload 0,5 persen. b Lihat Spesifikasi A20/A20M untuk pengaturan elongasi.

Keuntungan dari ASME SA516 Gr. 70 plat:

Biaya-efektifitas: Lebih terjangkau untuk proyek skala besar.
Kemudahan Pembuatan: Kemampuan las dan bentuk yang sangat baik.
Kinerja yang baik: Sifat mekanik yang memadai untuk berbagai aplikasi.
Versatilitas: Cocok untuk berbagai industri di mana ketahanan korosi yang ekstrim bukan perhatian utama.

Bahan Lainnya

Jenis bahan	Persyaratan teknis * menurut
Baja tahan karat dupleks	ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
Baja tahan karat	ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
Baja karbon	ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2
Baja paduan	ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
Titanium	ASTM/ASME SB381, Gr.1, Gr.2, Gr.5, Gr.7, Gr.12, Gr.16
Tembaga Nikel	ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30)
Tembaga, Al-tembaga	ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200
Paduan nikel	ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625
Paduan 20	ASTM/ASME SB472 UNS 8020
Hastelloy	ASTM/ASME SB564, UNS10276 (C 276)
Bahan lapis	ASTM/ASME SB898, SB263, SB264 atau lebih dekat Lapisan ledakan, membuat bahan 2 dalam 1 atau 3 dalam 1.
Bahan lapis	Titanium-Baja, Nikel-Baja, Titanium-Tembaga, Baja tahan karat- Baja karbon, paduan- Baja dll.

Aplikasi

Kapal bertekanan:
- Digunakan sebagai komponen internal untuk mengarahkan aliran cairan dan meningkatkan pencampuran, sehingga meningkatkan efisiensi wadah.
Boiler:
- Digunakan dalam boiler uap untuk mendukung permukaan transfer panas dan mengelola sirkulasi air.
Penukar panas:
- Fungsi sebagai baffle di penukar panas untuk meningkatkan efisiensi termal dengan mengarahkan aliran cairan dan mencegah turbulensi.
Pengolahan Kimia:
- Digunakan dalam reaktor dan unit penyimpanan untuk membantu pencampuran dan reaksi bahan kimia sambil memberikan integritas struktural.
Industri Minyak dan Gas:
- Digunakan dalam separator dan tangki untuk memfasilitasi pemisahan minyak, gas, dan air, memastikan operasi yang efisien di bawah tekanan tinggi.
Pembangkit Listrik:
- Digunakan di pembangkit listrik tenaga nuklir dan bahan bakar fosil sebagai bagian dari sistem pendinginan dan sistem pemulihan panas untuk memastikan kinerja yang optimal.
Fasilitas Pengolahan Air:
- Berfungsi sebagai komponen penting dalam clarifier dan tangki sedimentasi untuk membantu meningkatkan kualitas air melalui manajemen aliran yang efektif.
Industri makanan dan minuman:
- Aplikasi tertentu mungkin memerlukan pelat SA516 Gr. 70 untuk dukungan struktural dalam proses khusus, asalkan lapisan yang tepat diterapkan untuk ketahanan korosi.
Produksi farmasi:
- Dalam beberapa kasus, mereka digunakan di reaktor dan wadah, memastikan struktur pendukung yang kuat dan tahan lama.
