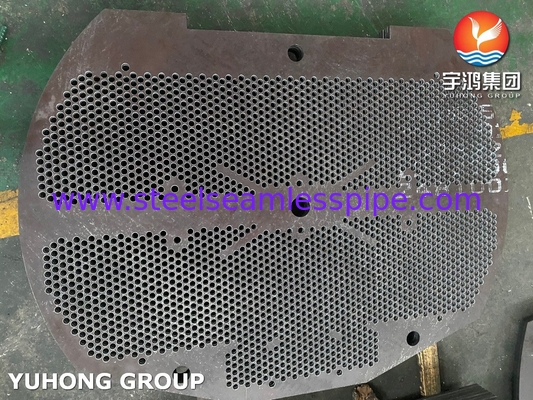

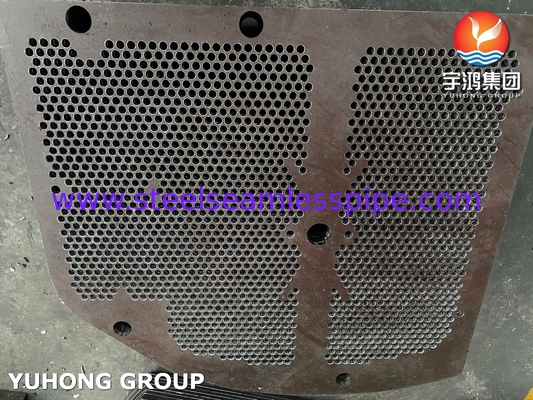

Baffle penukar panas, plat pendukung, ASME SA516 GR.70, NACE MR- 0175, MR-0103

Baffle penukar panas, plat pendukung, ASME SA516 GR.70, NACE MR- 0175, MR-0103

Yuhong Holding Group berurusan dengan bundel tabung, penukar panas, pendingin udara, menara pendingin, kapal tekanan, tangki, boiler, per-pemanas, tungku lebih dari 35 tahun, sampai sekarang ekspor lebih dari 85 negara,bahan produk mengandung: Baja tahan karat, baja dupleks, baja super dupleks, baja paduan dasar nikel, titanium, tembaga dan paduan tembaga, baja karbon, krom molibdenum, Aku tidak tahu.

Rangkaian tabung selesai dirakit, kami akan mengatur tes tekanan sisi tabung sesuai dengan tekanan desain, dan disaksikan oleh pembeli / TPT / ASME INSPEKTOR (A.I.).

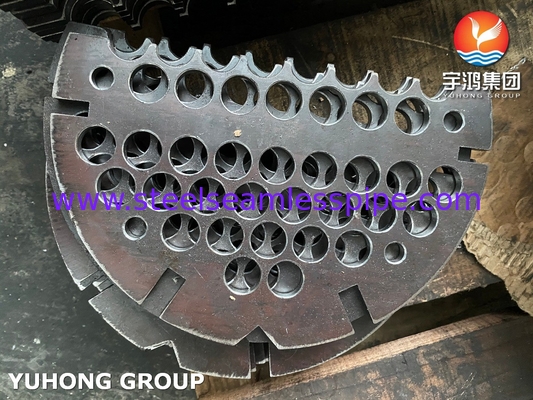

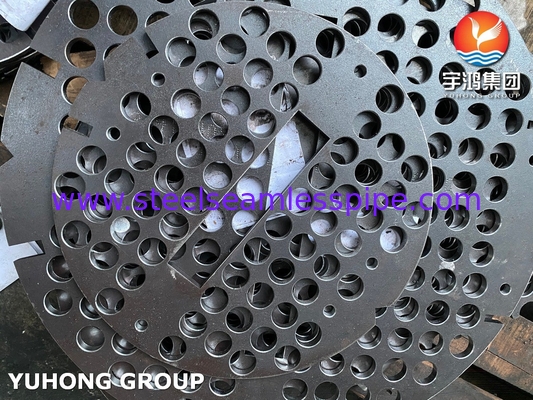

Baffle adalah komponen penukar panas cangkang dan tabung yang digunakan untuk mendukung dan memperbaiki tabung dalam posisi yang ditentukan.Jenis yang paling populer adalah piring berlubang dalam bentuk lingkaran segmentasi. Baffle segmental diatur sehingga wajah bagian segmented diatur berlawanan satu sama lain di sepanjang bundel tabung pada interval yang ditentukan.Baffle berbentuk heliks, full support baffle adalah jenis lain yang dapat diproduksi di perusahaan kami.
Kami profesional Baffle Plates untuk kapal tekanan penukar panas pemanas kondensator reboiler separator penguap.

Apa yang digunakan deflektor dalam penukar panas?


Ada beberapa alasan untuk menggunakan baffle dalam penukar panas, di bawah ini adalah daftar fungsi yang sering digunakan baffle.

Untuk mendukung tabung dalam penukar panas.

Tabung harus didukung pada interval tidak lebih dari 1,5 m (5 kaki), ini terutama tergantung pada diameter tabung dan bahan konstruksi.Interval dukungan dapat lebih pendek di mana getaran yang disebabkan oleh aliran terjadi dalam operasi tertentu.

Mendukung tabung dengan baffle juga mencegah getaran mekanis yang dapat mengakibatkan tabung menyentuh satu sama lain dan menyebabkan kebocoran dan kegagalan terutama di dekat lembaran tabung

Untuk meningkatkan transfer panas dengan mengarahkan aliran melalui cangkang dalam pola yang diinginkan.

Hal ini juga meningkatkan turbulensi dan mengurangi kantong stagnan dalam penukar panas.
