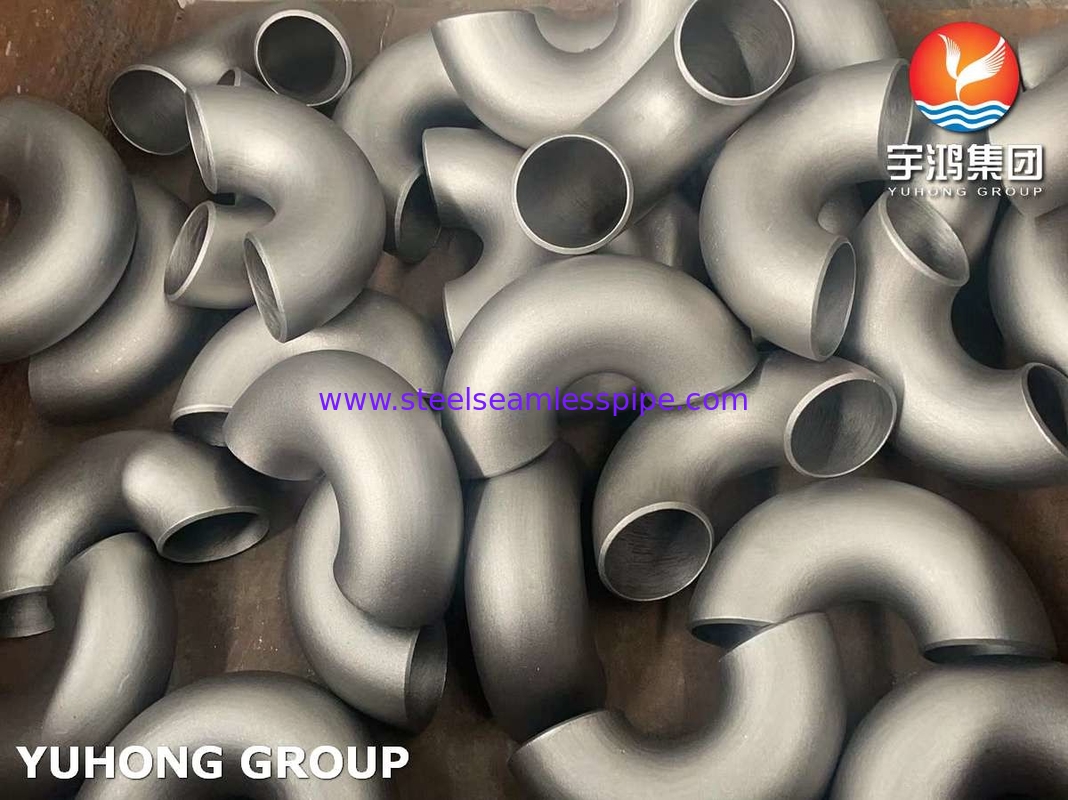

Pemanas Buttweld dari stainless/duplex steel dengan pemasangan 180 derajat return elbow ASME B16.9
Sebuah siku stainless steel 180 derajat adalah pemasangan penting dalam sistem pipa, dirancang untuk menciptakan tikungan tajam dalam tata letak pipa.seperti kelas 304 atau 316, ia menawarkan ketahanan korosi yang sangat baik, daya tahan, dan kekuatan, menjadikannya ideal untuk berbagai aplikasi, termasuk pengolahan makanan, industri kimia, dan sistem HVAC.
Siku ini membantu mengarahkan aliran cairan atau gas, meminimalkan penurunan tekanan dan mengoptimalkan efisiensi aliran.yang mengurangi turbulensi dan kemungkinan penyumbatanTergantung pada aplikasi, mereka dapat diproduksi dalam ketebalan dinding yang berbeda, memastikan mereka dapat menahan suhu dan tekanan yang ekstrim.
Proses manufaktur seringkali melibatkan pemalsuan, yang meningkatkan kekuatan dan integritas.memastikan kompatibilitas dengan sistem pipa yang adaSelain itu, siku stainless steel tersedia dalam berbagai ukuran dan konfigurasi untuk mengakomodasi berbagai kebutuhan instalasi.
Pemasangan biasanya mudah, menggunakan pengelasan, sambungan berujung, atau sendi bergelombang, tergantung pada desain sistem.karena stainless steel tahan terhadap noda dan karat, berkontribusi pada umur panjang dan mengurangi kebutuhan penggantian.
Komposisi Kimia:
|
Kelas
WP
|
UNS
|
C |
Mn |
P |
S |
Ya. |
Tidak |
Cr |
Mo |
Ti |
N |
lainnya |
| WP304 |
S30400 |
0.08 maksimal |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
8.0-11.0 |
18.0-20.0 |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
| WP304L |
S30403 |
0.03 maksimal |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
8.0-12.0 |
18.0-20.0 |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
| WP304H |
S30409 |
0.04-0.10 |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
8.0-11.0 |
18.0-20.0 |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
| WP309 |
S30900 |
0.20 maksimal |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
12.0-15.0 |
22.0-24.0
|
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
| WP310S |
S31008 |
0.08 maksimal |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
19.0-22.0 |
24.0-26.0 |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
| WP310H |
S31009 |
0.04-0.10 |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
19.0-22.0 |
24.0-26.0 |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
| WP316 |
S31600 |
0.08 maksimal |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
10.0-14.0 |
16.0-18.0 |
2.0-3.0 |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
| WP316L |
S31603 |
0.03 maksimal |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
10.0-14.0 |
16.0-18.0 |
2.0-3.0 |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
| WP317 |
S31700 |
0.08 maksimal |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
11.0-15.0 |
18.0-20.0 |
3.0-4.0 |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
| WP317L |
S31703 |
0.03 maksimal |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
11.0-15.0 |
18.0-20.0 |
3.0-4.0 |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
| WP321 |
S32100 |
0.08 maksimal |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
9.0-12.0 |
17.0-19.0 |
Aku tidak tahu. |
5x ((C+N)
- 0.07
|
Aku tidak tahu. |
Aku tidak tahu. |
| WP321H |
S32109 |
0.04-0.10 |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
9.0-12.0 |
17.0-19.0 |
Aku tidak tahu. |
4x ((C+N)
- 0.07
|
Aku tidak tahu. |
Aku tidak tahu. |
| WP347 |
S34700 |
0.08 maksimal |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
9.0-12.0 |
17.0-19.0 |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
Nb
10xC-1.1
|
| WP347H |
S34709 |
0.04-0.10 |
2.00 maksimal |
0.045 maksimal |
0.03 maksimal |
1.00 maksimal |
9.0-12.0 |
17.0-19.0 |
Aku tidak tahu. |
Aku tidak tahu. |
Aku tidak tahu. |
Nb
8xC-1.1
|
| WPS31254 |
S31254 |
0.02 maksimal |
1.00 maksimal |
0.03 maksimal |
0.01 maksimal |
0.08 maksimal |
17.5-18.5 |
19.5-20.5 |
6.0-6.5 |
Aku tidak tahu. |
0.18-0.25 |
Cu
0.5-1.0
|
| WPS31803 |
S31803 |
0.03 maksimal |
2.00 maksimal |
0.03 maksimal |
0.02 maksimal |
1.00 maksimal |
4.5-6.5 |
21.0-23.0 |
2.5-3.5 |
Aku tidak tahu. |
0.08-0.20 |
Aku tidak tahu. |
| WPS32205 |
S32205 |
0.03 maksimal |
2.00 maksimal |
0.03 maksimal |
0.02 maksimal |
1.00 maksimal |
4.5-6.5 |
22.0-23.0 |
3.0-3.5 |
Aku tidak tahu. |
0.14-0.20 |
Aku tidak tahu. |
| WPS32750 |
S32750 |
0.03 maksimal |
1.2 maksimal |
0.035 maksimal |
0.02 maksimal |
0.8 maksimal |
6.0-8.0 |
24.0-26.0 |
3.0-5.0 |
Aku tidak tahu. |
0.24-0.32 |
Cu
0.5 maksimal
|
|
Aku tidak tahu.
|
|
|
|
|
|
|
|
|
|
|
|
|
Sifat Mekanis:
|
Kelas
WP
|
Solusi Anneal
Suhu, menit, °F(°C
|
Kekuatan Hasil
Min, ksi (MPa)
|
Kekuatan tarik
Min, ksi (MPa)
|
Perpanjangan dalam 2 inci.
atau 50mm, min (%) |
HBW
maksimal
|
| WP304 |
1900 ((1040) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
|
WP304L
|
1900 ((1040) |
25 ((170) |
70 ((485) |
28 |
Aku tidak tahu. |
| WP304H |
1900 ((1040) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
| WP309 |
1900 ((1040) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
| WP310S |
1900 ((1040) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
| WP310H |
1900 ((1040) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
| WP316 |
1900 ((1040) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
| WP316L |
1900 ((1040) |
25 ((170) |
70 ((485) |
28 |
Aku tidak tahu. |
| WP317 |
1900 ((1040) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
| WP317L |
1900 ((1040) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
| WP321 |
1900 ((1040) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
| WP321H |
1925 ((1050) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
| WP347 |
1900 ((1040) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
| WP347H |
1925 ((1050) |
30 ((205) |
75 ((515) |
28 |
Aku tidak tahu. |
| WPS31254 |
2100 ((1150) |
44 ((300) |
94 ((650) sampai 119 ((820) |
28 |
Aku tidak tahu. |
| WPS31803 |
1870-2010 ((1020-1100) |
65 ((450) |
90 ((620) |
20 |
290 |
| WPS32205 |
1870-2010 ((1020-1100) |
65 ((450) |
95 ((655) |
20 |
290 |
| WPS32750 |
1920-2060 ((1025-1125) |
80 ((550) |
116 ((800)-140 ((965) |
15 |
310 |
| Aku tidak tahu. |
|
|
|
|
|
Dimensi siku 180 derajat:
|
|
| Ukuran Nominal |
Diameter luar di Bevel
(mm)
|
Pusat ke Pusat |
Kembali Berhadapan |
| 180° Kembali |
| DN |
NPS |
O.D. |
O |
K |
| LR |
SR |
LR |
SR |
| 15 |
1/2 |
21.3 |
76
|
- |
48 |
- |
| 20 |
3/4 |
26.7 |
76 |
- |
51 |
- |
| 25 |
1 |
33.4 |
76 |
51 |
56 |
41 |
| 32 |
1 1/4 |
42.2 |
95 |
64 |
70 |
52 |
| 40 |
1 1/2 |
48.3 |
114 |
76 |
83 |
62 |
| 50 |
2 |
60.3 |
152 |
102 |
106 |
81 |
| 65 |
2 1/2 |
73.0 |
190 |
127 |
132 |
100 |
| 80 |
3 |
88.9 |
229 |
152 |
159 |
121 |
| 90 |
3 1/2 |
101.6 |
267 |
178 |
184 |
140 |
| 100 |
4 |
114.3 |
305 |
203 |
210 |
159 |
| 125 |
5 |
141.3 |
381 |
254 |
262 |
197 |
| 150 |
6 |
168.3 |
457 |
305 |
313 |
237 |
| 200 |
8 |
219.1 |
610 |
406 |
414 |
313 |
| 250 |
10 |
273.0 |
762 |
508 |
518 |
391 |
| 300 |
12 |
323.8 |
914 |
609 |
619 |
467 |
| 350 |
14 |
355.6 |
1067 |
711 |
711 |
533 |
| 400 |
16 |
406.4 |
1219 |
813 |
813 |
610 |
| 450 |
18 |
457.0 |
1372 |
914 |
914 |
686 |
| 500 |
20 |
508.0 |
1524 |
1016 |
1016 |
762 |
| 550 |
22 |
559.0 |
1676 |
1118 |
1118 |
838 |
| 600 |
24 |
610.0 |
1829 |
1219 |
1219 |
914 |
| 650 |
26 |
660.0 |
- |
- |
- |
- |
| 700 |
28 |
711.0 |
- |
- |
- |
- |
| 750 |
30 |
762.0 |
- |
- |
- |
- |
| 800 |
32 |
813.0 |
- |
- |
- |
- |
| 850 |
34 |
864.0 |
- |
- |
- |
- |
| 900 |
36 |
914.0 |
- |
- |
- |
- |
| 950 |
38 |
965.0 |
- |
- |
- |
- |
| 1000 |
40 |
1016.0 |
- |
- |
- |
- |
| 1050 |
42 |
1067.0 |
- |
- |
- |
- |
| 1100 |
44 |
1118.0 |
- |
- |
- |
- |
| 1150 |
46 |
1168.0 |
- |
- |
- |
- |
| 1200 |
48 |
1219.0 |
- |
- |
- |
- |
Aplikasi:
1Pengolahan Kimia:
- Digunakan dalam pipa untuk mengangkut bahan kimia karena ketahanan korosi yang sangat baik.
2Industri Minyak dan Gas:
- Cocok untuk berbagai sistem pipa, termasuk platform lepas pantai di mana daya tahan sangat penting.
3Makanan dan Minuman:
-Biasanya ditemukan dalam aplikasi sanitasi di mana kebersihan sangat penting, seperti di pabrik bir dan pabrik susu.
4Obat-obatan:
- Digunakan dalam sistem di mana kebersihan dan pencegahan kontaminasi sangat penting.
5Pengolahan air:
- Digunakan dalam sistem air kota dan industri karena ketahanan terhadap karat dan korosi.
6. Aplikasi Laut:
-Ideal untuk konstruksi kapal dan infrastruktur laut, mengingat ketahanannya terhadap korosi air asin.
7Sistem HVAC:
- Digunakan dalam pemanasan, ventilasi, dan sistem pendingin udara untuk rute saluran dan pipa.
