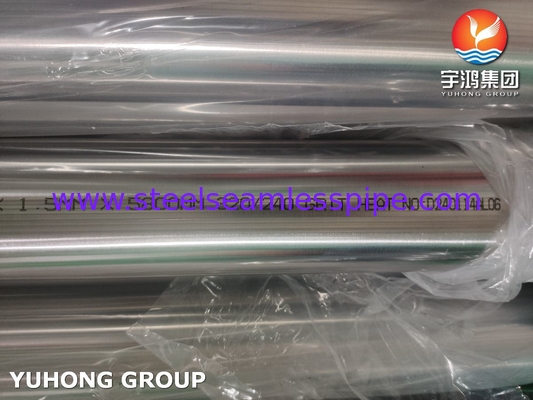

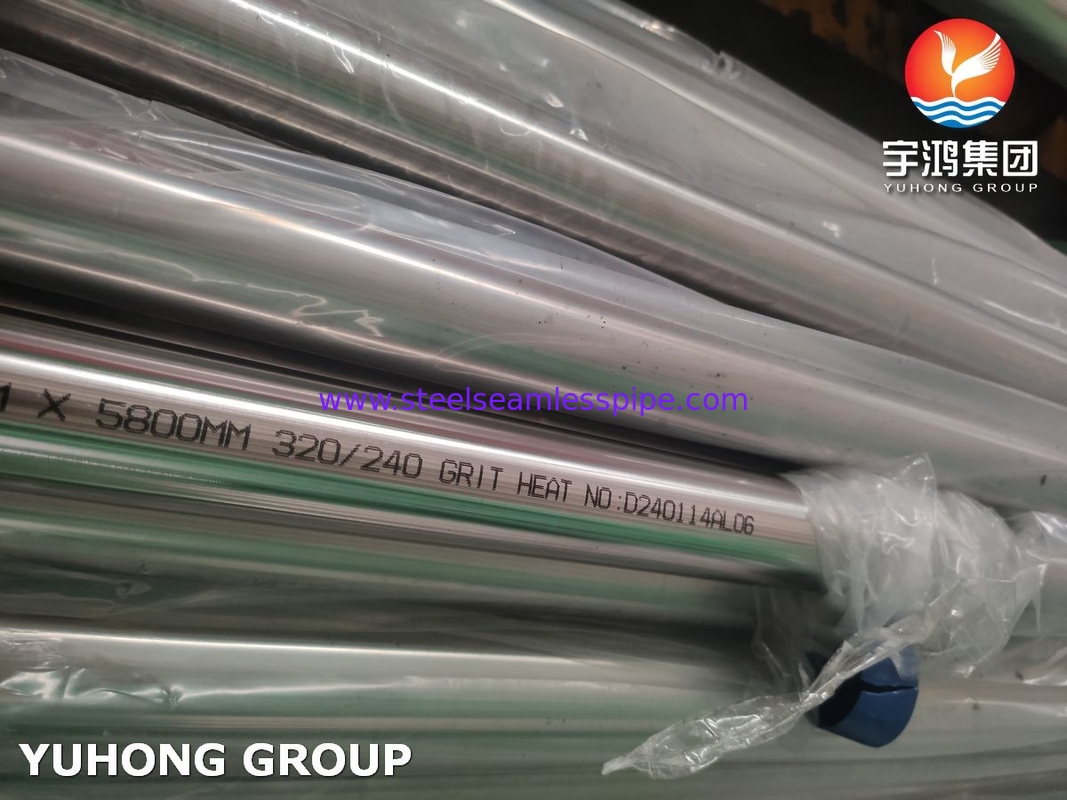

ASTM A270TP304Stainless Steel Sanitary Tubing Di dalam dan di luar Polished 320/240 Grit
The ASTM A270 specification outlines the requirements for seamless and welded austenitic and ferritic stainless steel sanitary tubing intended for use in the dairy and food industry and having special surface finishesKepatuhan terhadap standar ini memastikan bahwa tabung memenuhi kriteria kualitas dan kebersihan tertentu.Standar ASTM A270 menentukan bahwa tabung sanitasi harus memiliki akhir yang dipoles baik di dalam maupun di luar. Penutup permukaan membantu mengurangi risiko pertumbuhan bakteri dan membuat tabung lebih mudah dibersihkan dan menjaga kondisi sanitasi.
Rentang Ukuran Tabung Baja Berkualitas Tinggi ASTM A270
ASTM A270 pipa stainless steel sanitary biasanya mengacu pada diameter pipa kecil, biasanya dari 1/2 ′′ sampai 2 1/2 ′′, ketebalan dari 0.049 in (1.24mm) hingga 0.15 in (3.81mm).
Diameter luar maksimum tabung ASTM A270 adalah 12 inci (304,8 mm).
ASTM A270 tabung menggunakan inci-pound sebagai satuan ukuran standar.
Toleransi ketebalan dinding tidak boleh bervariasi lebih dari 12,5%.
|
Toleransi
|
a) Diameter luar: +/- 0,2 mm |
| b) Ketebalan: +/- 0,02 mm |
| c) Panjang: +/- 5mm |
| Akhir |
PE/Ujung rata, BE/Ujung miring |
| Teknik |
Ditarik dingin |
| Aplikasi |
industri kimia, dekorasi, bangunan, pabrik makanan, dll. |
| Tes |
Uji squash, uji lanjutan, uji tekanan air, uji kotoran kristal, pengolahan panas, NDT |
Komposisi kimia tabung ASTM A270 TP304 SS
| Kelas |
C |
Mn |
Ya. |
P |
S |
Cr |
Mo |
Tidak |
N |
| 304 |
Min. |
️ |
️ |
️ |
️ |
️ |
18.0 |
️ |
8.0 |
️ |
| Max. |
0.08 |
2.0 |
0.75 |
0.045 |
0.030 |
20.0 |
|
10.5 |
0.10 |
ASTM A270 TP304 SS Khasiat Mekanis Tabung
| Kelas |
Kekuatan tarik (MPa) min |
Kekuatan output 0,2% Proof (MPa) min |
Elongasi (% dalam 50mm) min |
Kekerasan |
| Rockwell B (HR B) maksimal |
Brinell (HB) maksimal |
| 304 |
515 |
205 |
40 |
92 |
201 |
Kelas setara ASTM A270 TP304 SS Tube
| Kelas |
UNS No |
Inggris Kuno |
Euronorm |
SS Swedia |
JIS Jepang |
| BS |
Dalam |
Tidak. |
Nama |
| 304 |
S30400 |
304S31 |
58E |
1.4301 |
X5CrNi18-10 |
2332 |
SUS 304 |
Toleransi Dimensi
semua dimensi dalam inci (mm)
| Ukuran OD |
Tembok nominal |
Diameter luar |
Panjang |
Dinding |
| |
| 1/2" (12.7) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 3/4 " (19.1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 1" (25.4) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,005 (0,13) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 1-1/2 " (38.1) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2 " (50.8) |
0.065" (1.65)/0.049" (1.25) |
+/- 0,008" (0,20) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 2-1/2 " (63.5) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 3" (76.2) |
0.065" (1.65) |
+/- 0,010" (0,25) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 4" (101.6) |
0.083" (2.11) |
+/- 0,015" (0,38) |
+1/8" (3.18) - 0 |
+/-10,0% |
| 6" (152.4) |
0.083" (2.11) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 6" (152.4) |
0.109 " (2.77) |
+/- 0,030" (0,76) |
+1" (25.4) - 0 |
+/-10,0% |
| 8" (203.2) |
0.109 " (2.77) |
+0.061" (1.55)/-0.031" (0.79) |
+1" (25.4) - 0 |
+/-10,0% |
Selain finishing yang dipoles yang ditentukan oleh standar ASTM A270, beberapa produsen menawarkan electropolishing sebagai perawatan permukaan tambahan untuk tabung sanitasi.Elektropolising adalah proses elektrokimia yang meluruskan dan merampingkan permukaan logam pada tingkat mikroskopis, meningkatkan ketahanan korosi dan kebersihan tabung.Langkah tambahan ini dapat sangat bermanfaat dalam aplikasi di mana permukaan yang luar biasa penting untuk menjaga tingkat higienis tertinggi.
Aplikasi
1Industri makanan dan minuman: Digunakan dalam produksi produk susu, makanan, dan minuman di mana sanitasi dan kebersihan sangat penting.
2Industri farmasi: Tabung sanitasi digunakan dalam pembuatan produk farmasi untuk memastikan kemurnian dan sterilitas lingkungan produksi.
3Industri bioteknologi: Dalam aplikasi bioteknologi di mana menjaga kondisi aseptik sangat penting, seperti dalam produksi biofarmaseutikal dan produk biologis lainnya.
4Pengolahan dan distribusi air: Tabung ini digunakan dalam sistem pipa sanitasi untuk mengangkut air minum, di mana menjaga kondisi sanitasi sangat penting untuk mencegah kontaminasi.
5. Aplikasi komersial dan industri: Ini juga digunakan di berbagai pengaturan komersial dan industri di mana kondisi bersih dan higienis diperlukan, seperti di kamar bersih, laboratorium,dan proses manufaktur tertentu.
