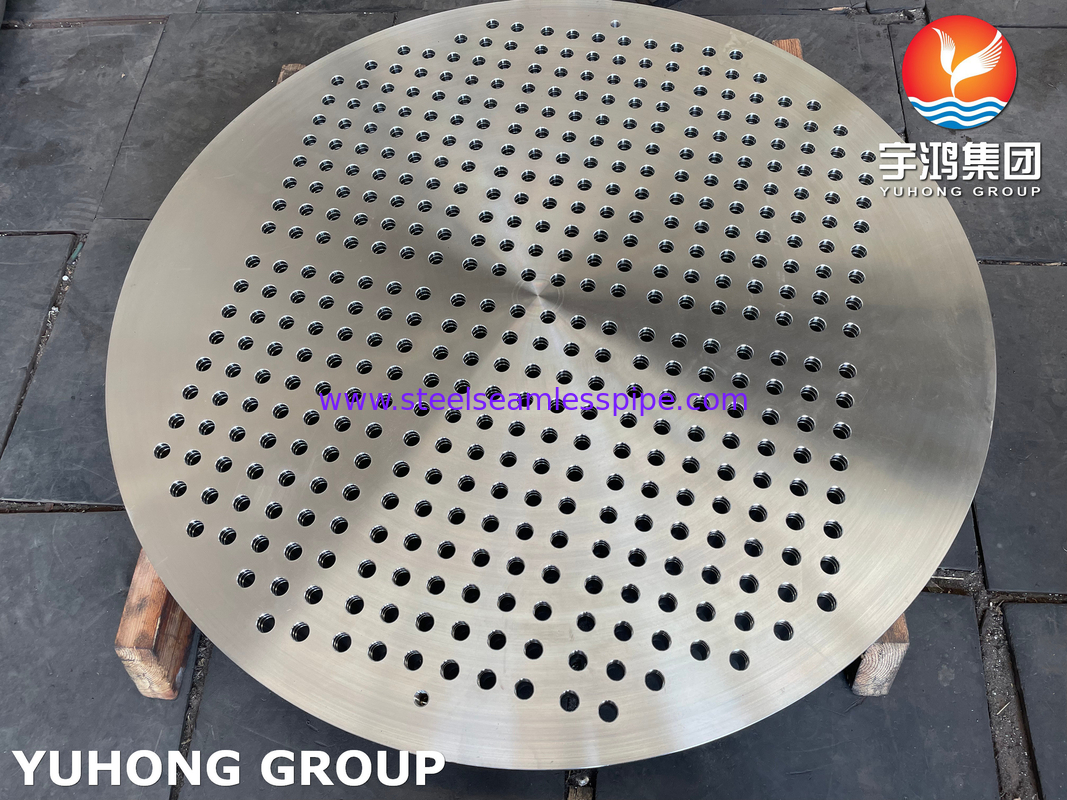

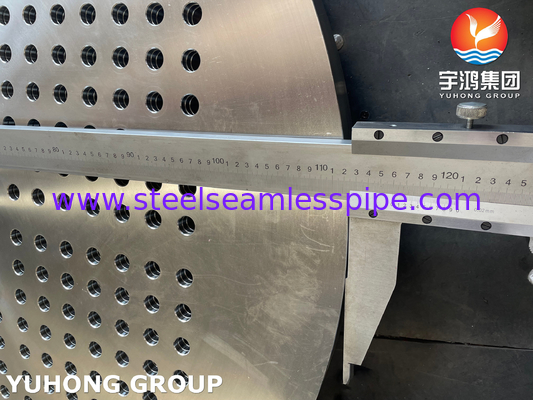

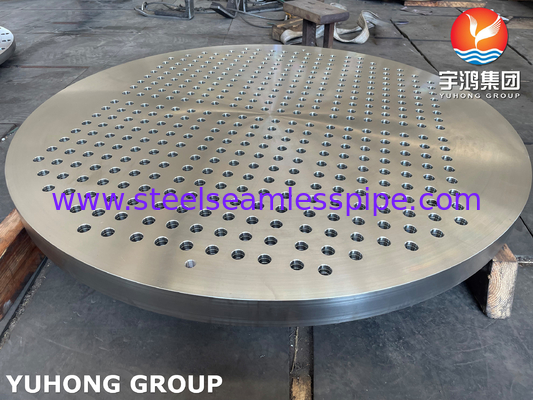

ASTM A182 F316L / 1.4404 Lembar tabung stainless steel Panas penukar tabung

ASTM A182 F316L / UNS S31603 / 1.4404Lembar tabung stainless steel untuk penukar panas

Lembaran tabung, juga dikenal sebagai pelat tabung, adalah komponen penukar panas yang memisahkan sisi cangkang dan sisi tabung penukar.Ini berfungsi sebagai dukungan untuk tabung penukar panas dan menyediakan penghalang kedap air antara dua aliran cairan.

Tabung biasanya dimasukkan dan kemudian diperluas ke lubang di lembaran tabung untuk memastikan koneksi yang aman dan bebas kebocoran.Ekspansi ini menciptakan ikatan mekanis yang kuat antara tabung dan lembaran tabung, memungkinkan transfer panas yang efisien antara dua aliran cairan.

Lembaran tabung umumnya terbuat dari bahan seperti baja karbon, baja tahan karat, atau paduan tahan korosi lainnya,tergantung pada persyaratan khusus penukar panas dan sifat cairan yang diproses.

Kelas setara dari stainless steel 316L

Salah satu penukar panas yang paling umum digunakan dalam aplikasi proses industri adalah penukar panas Shell & Tube.
Mereka tersedia dalam berbagai bentuk, ukuran dan telah digunakan dalam industri selama lebih dari 150 tahun.
Jenis sub desain: Fisik, U-tube dan Floating tube sheet. Variasi dari semua dapat ditandai sebagai tipe ?? E??, ?? F??, ?? G??, ?? H??, ?? J??, ?? K?? atau ?? X??.
Aplikasi utama adalah di mana tekanan tinggi/suhu adalah pertimbangan utama.
Kerang luar yang berada dalam bundel tabung (mereka dapat dikonfigurasi sebagai sirip, polos dll) yang disegel di setiap ujung dengan lembaran tabung yang
dengan biaya rendah. Ini, pada prinsipnya,ke kedua desain kesederhanaan dan efektivitas besar permukaan tabung untuk mengurangi berat, volume cairan dan penting ruang lantai.

Faktor penting untuk konstruksi dan pemeliharaan lembaran tabung penukar panas

1. Tube-to-Tube Sheet Joint: Gabungan antara tabung dan lembaran tabung sangat penting untuk mencegah kebocoran dan memastikan kinerja jangka panjang.atau memperluas digunakan untuk menciptakan segel yang kuat dan handal antara tabung dan lembaran tabung.

2. Perlindungan Korosi Lembaran Tabung: Lembaran tabung sering terkena lingkungan korosif, terutama di industri seperti pengolahan kimia dan pemurnian minyak bumi.Langkah-langkah perlindungan korosi seperti pelapis, pelapis, atau penggunaan bahan tahan korosi digunakan untuk meningkatkan umur panjang lembaran tabung.

3. Layout tabung dan pitch: Layout dan pitch tabung dalam lembaran tabung memainkan peran penting dalam menentukan karakteristik transfer panas penukar panas.Insinyur dengan hati-hati mempertimbangkan faktor-faktor seperti distribusi aliran cairan, kecenderungan kotoran, dan akses kebersihan ketika merancang tata letak tabung dalam lembaran tabung.

4. Desain perpanjangan lembaran tabung:Ekspansi yang tepat dari tabung ke dalam lembaran tabung sangat penting untuk menjaga sendi yang aman sambil memungkinkan ekspansi termal diferensial antara tabung dan bahan lembaran tabungPertimbangan khusus diberikan pada desain ekspansi untuk mencegah masalah seperti retakan korosi stres atau kegagalan sendi tabung.

5. Pemeriksaan dan pemeliharaan lembaran tabung: Pemeriksaan dan pemeliharaan lembaran tabung secara berkala sangat penting untuk memastikan kelangsungan integritas penukar panas.seperti pengujian ultrasonik atau pengujian eddy current, dapat digunakan untuk mendeteksi cacat atau degradasi dalam lembaran tabung tanpa perlu membongkarnya.

Aplikasi

Industri pembuatan kapal,

Industri Petrochemical & Gas,

Industri listrik,

Industri katup,

pipa umum yang menghubungkan proyek dll.
