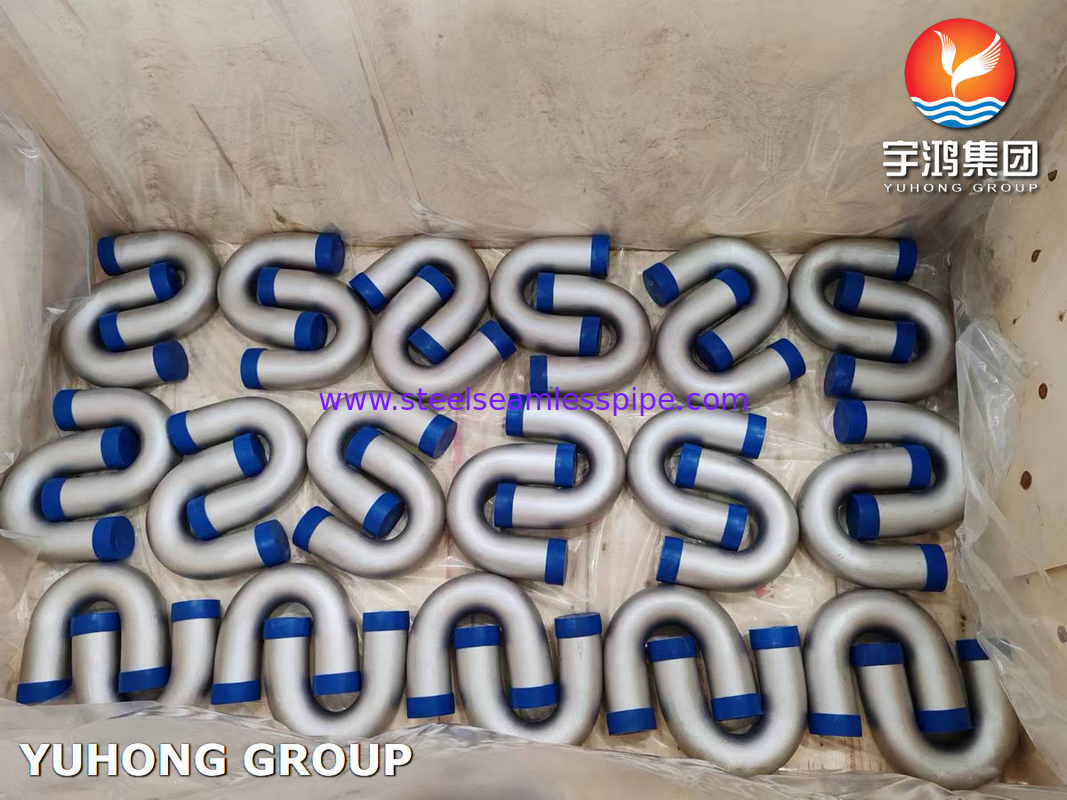

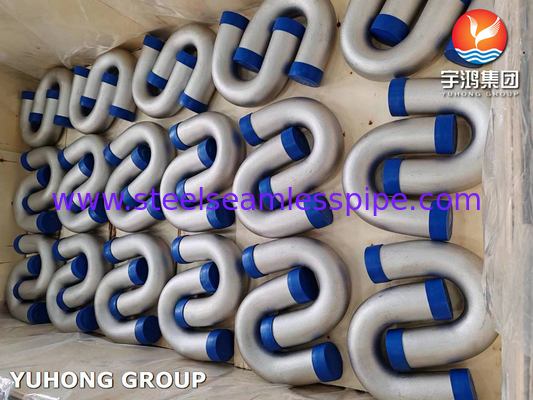

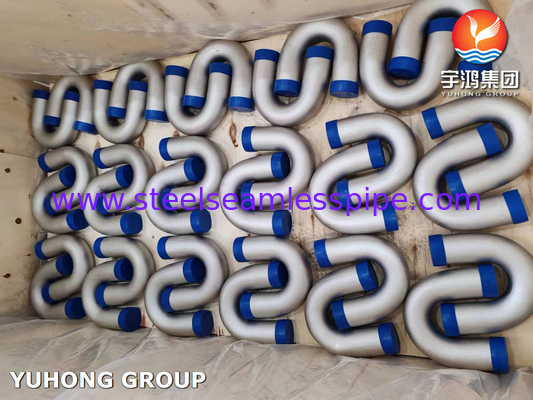

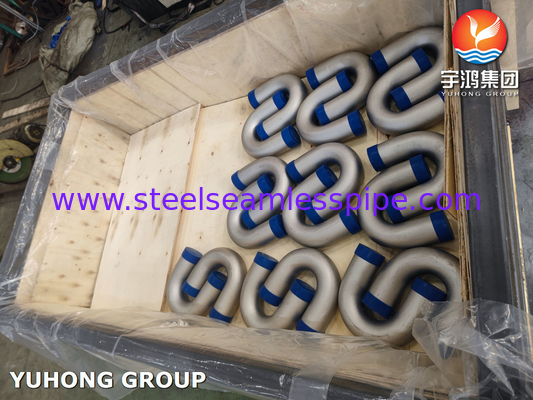

ASME SA213 TP316L, 1.4404 Stainless Steel U Bend Heat Exchanger Tubes Untuk Pemanas yang Dibakar
ASME: American Society of Mechanical Engineers. Mereka mengembangkan standar dan kode untuk berbagai praktik teknik, termasuk ASME Boiler and Pressure Vessel Code (BPVC),yang berisi spesifikasi untuk bahan, pembuatan, dan inspeksi boiler dan wadah tekanan.
SA213: Ini adalah bagian khusus dalam Kode ASME Boiler and Pressure Vessel yang berkaitan dengan boiler, superheater, dan tabung penukar panas baja ferit dan austenit tanpa jahitan.SA213 menentukan persyaratan untuk tabung ini dalam hal komposisi material, dimensi, sifat mekanik, dan metode pengujian.
TP316L: Ini adalah nama bahan untuk baja yang digunakan dalam tabung. "TP" singkatan dari "Tube, Pressure", menunjukkan bahwa bahan ini dimaksudkan untuk digunakan dalam aplikasi kapal tekanan."316L" adalah kelas stainless steelDalam hal ini menunjukkan bahwa baja mengandung sekitar 16-18% kromium, 10-14% nikel, 2-3% molibdenum, dan maksimum 0,03% karbon,dengan "L" yang menunjukkan bahwa itu adalah varian rendah karbon.
Karakteristik:
1. ketahanan korosi: TP316L stainless steel menawarkan ketahanan korosi yang sangat baik, terutama di lingkungan asam dan korosif.seperti dalam pengolahan kimia dan lingkungan laut.
2. Tahan suhu tinggi: TP316L menunjukkan kekuatan yang baik pada suhu tinggi, membuatnya cocok untuk aplikasi suhu tinggi seperti boiler, superheater, dan penukar panas.
3Kandungan Karbon Rendah: "L" di TP316L berarti rendah karbon, yang memberikan ketahanan yang lebih baik terhadap sensitisasi dan korosi intergranular.Hal ini membuat TP316L lebih las dan kurang rentan terhadap precipitation karbida di zona yang terkena panas selama las.
4. Kelayakan Pengelasan yang sangat baik: Kandungan karbon rendah dari TP316L meningkatkan keseragaman, memungkinkan pengelasan tanpa pengelasan berikutnya dalam banyak kasus.
5. Resistensi merayap dan tekanan robek: TP316L menunjukkan ketahanan yang baik terhadap merayap dan rupture stres pada suhu tinggi, memastikan kinerja jangka panjang dalam kondisi stres termal.
6. Formability dan Fabricability yang baik: TP316L stainless steel mudah dibentuk dan diproduksi menjadi berbagai bentuk, membuatnya serbaguna untuk proses manufaktur dan aplikasi yang berbeda.
7Sifat-sifat higienis: TP316L umumnya digunakan dalam industri seperti makanan dan minuman, farmasi, dan aplikasi sanitasi karena sifat higienis dan ketahanan terhadap korosi dalam proses sterilisasi.
8.Aplikasi kemurnian tinggi: TP316L sering disukai untuk aplikasi yang membutuhkan tingkat kemurnian yang tinggi, seperti di industri semikonduktor, karena risiko kontaminasi yang diminimalkan.
Kelas setara:
| Kelas |
UNS |
AFNOR |
W.N. |
JIS |
GOST |
Keterangan: |
UNI |
AISI |
| SS316L |
S31603 |
2 CND 17-12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
X2CrNiMo17-12-2 |
CrNiMo 1712 |
AISI 316L |
Komposisi Kimia:
| Kelas |
TP316 |
TP 316L |
| UNS |
S31600 |
S31603 |
| Karbon (C) Max. |
0.08 |
0.035 |
| Mangan (Mn) Max. |
2.00 |
2.00 |
| Fosfor (P) Max. |
0.045 |
0.045 |
| Sulfur (S) Max. |
0.030 |
0.030 |
| Silikon (Si) Max. |
1.00 |
1.00 |
| Besi (Cr) |
16.0 ¢ 18.0 |
16.0 ¢ 18.0 |
| Nikel (Ni) |
10.0 ¢ 14.0 |
10.0 ¢ 14.0 |
| Molybdenum (Mo) |
2.0 ️ 3.0 |
2.0 ️ 3.0 |
| Besi (Fe) |
Sisanya |
Sisanya |
Sifat Mekanis:
| Kelas |
UNS |
Kekuatan tarik |
Kekuatan Hasil |
Elongasi dalam 2 inci (min.) |
Max. keras Rockwell |
| Ksi |
MPa |
Ksi |
MPa |
% |
HRB |
| TP316 |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
Aplikasi:
Penukar Panas: ASME SA213 TP316L tabung lentur U banyak digunakan dalam sistem penukar panas di mana mereka memfasilitasi transfer panas antara cairan sambil mempertahankan tingkat tinggi ketahanan korosi.Mereka disukai karena daya tahan mereka dan kemampuan untuk menahan kondisi operasi yang keras.
Pemanas: Dalam aplikasi boiler, tabung lentur TP316L U memainkan peran penting dalam menjaga transfer panas yang efisien, memastikan kinerja optimal dari sistem boiler.Sifat tahan korosi dari stainless steel TP316L membuatnya menjadi pilihan yang ideal untuk aplikasi kritis seperti.
Generasi Listrik: Tabung lentur U yang terbuat dari stainless steel TP316L adalah komponen penting di pembangkit listrik.Mereka digunakan dalam berbagai penukar panas dan sistem pembangkit uap di mana suhu tinggi dan lingkungan korosif hadir.
Industri kimia dan petrokimia: TP316L tabung lentur U menemukan aplikasi di pabrik pengolahan kimia dan kilang dimana ketahanan terhadap korosi dari bahan kimia agresif sangat penting.dan peralatan proses lainnya.
Industri Minyak dan Gas: Di sektor minyak dan gas, tabung lentur TP316L U digunakan dalam penukar panas dan sistem pipa di mana mereka bersentuhan dengan cairan korosif dan suhu tinggi.Keandalan dan ketahanan korosi membuat mereka cocok untuk lingkungan yang menuntut.
Industri Makanan dan Farmasi: TP316L tabung lentur U stainless steel juga digunakan dalam industri di mana kebersihan dan ketahanan korosi sangat penting, seperti pengolahan makanan dan manufaktur farmasi.Mereka disukai karena mudah dibersihkan dan tahan terhadap kontaminasi.
