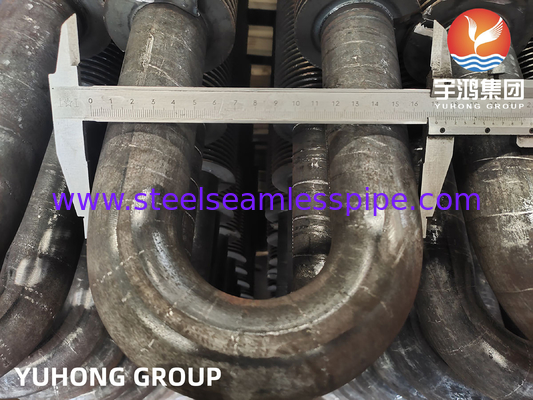

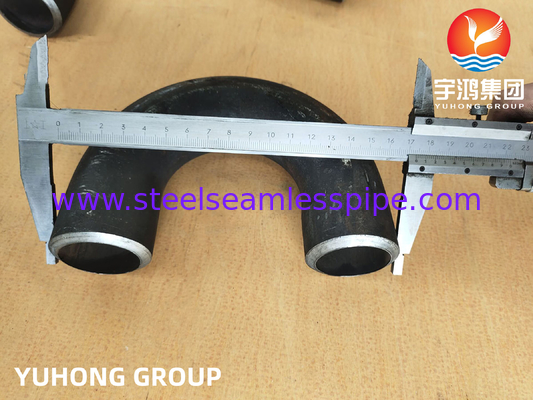

Tabung Sirip U Bend
Tabung sirip U bend adalah jenis tabung penukar panas yang ditekuk dalam bentuk U. Ini umumnya digunakan dalam aplikasi di mana ruang terbatas dan transfer panas yang efisien diperlukan. Desain U bend memungkinkan permukaan transfer panas yang ringkas dan efisien.

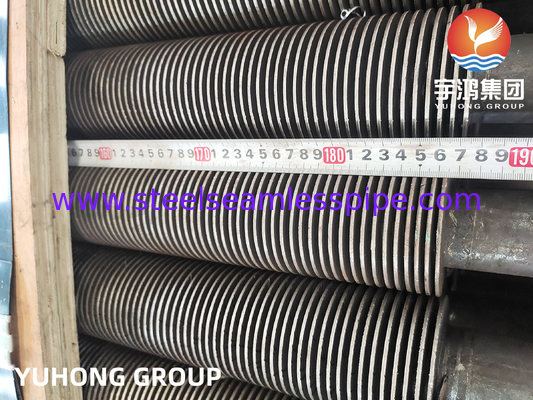

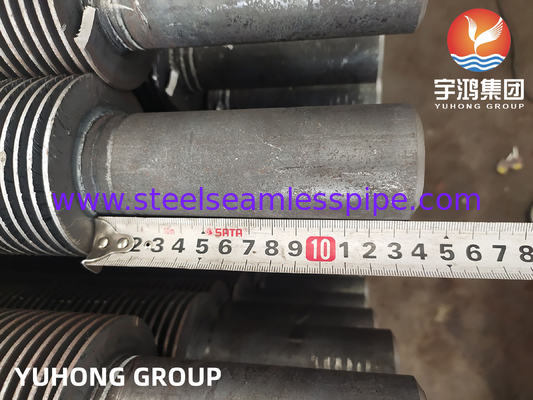

Tabung sirip biasanya terbuat dari bahan berkualitas tinggi seperti tembaga, aluminium, atau baja tahan karat. Sirip dipasang pada permukaan luar tabung, meningkatkan luas permukaan dan meningkatkan efisiensi transfer panas.
Desain U bend memungkinkan pemasangan dan perawatan yang mudah. Ini juga memungkinkan distribusi aliran fluida yang lebih seragam, menghasilkan kinerja transfer panas yang lebih baik.
Tabung sirip U bend umumnya digunakan dalam sistem HVAC, unit pendingin, dan penukar panas industri. Mereka juga digunakan dalam aplikasi di mana pemulihan panas diperlukan, seperti dalam sistem pemulihan panas limbah.
Secara keseluruhan, tabung sirip U bend adalah solusi serbaguna dan efisien untuk aplikasi transfer panas, menyediakan desain yang ringkas, efisiensi transfer panas yang tinggi, serta pemasangan dan perawatan yang mudah.
Tabung untuk penukar panas dibuat dari baja sesuai dengan:
| Standar |
Aplikasi |
| ASTM A179 |
Tabung Penukar Panas dan Kondensor Baja Karbon Rendah Tarik Dingin Tanpa Sambungan |
| ASTM A192 |
Tabung Boiler Baja Karbon Tanpa Sambungan untuk Layanan Tekanan Tinggi |
| ASTM A210 |
Tabung Boiler dan Superheater Baja Karbon Sedang Tanpa Sambungan |
| ASTM A213 |
Tabung Boiler, Superheater, dan Penukar Panas Baja Paduan Feritik dan Austenitik tanpa sambungan |
| ASTM A334 |
Pipa Baja Tanpa Sambungan untuk Layanan Suhu Rendah dan Aplikasi Lain dengan Ketangguhan Takik yang Diperlukan |
Komposisi Kimia dan Sifat Mekanik (Bagian)
| Standar |
Nilai |
Komponen Kimia (%) |
Sifat Mekanik |
| C |
Si |
Mn |
P |
S |
Mo |
Cr |
Y.S. (Mpa) |
E.L. |
Kekerasan |
| (%) |
(HRB) |
| ASME SA179 |
SA179 |
0.06-0.18 |
/ |
0.27-0.63 |
≤0.035 |
≤0.035 |
/ |
/ |
≥180 |
≥35 |
≤72 |
| ASME SA192 |
SA192 |
0.06-0.18 |
≤0.25 |
0.27-0.63 |
≤0.035 |
≤0.035 |
/ |
/ |
≥180 |
≥35 |
≤77 |
| ASME SA210 |
A1 |
≤0.27 |
≥0.10 |
≤0.93 |
≤0.035 |
≤0.035 |
/ |
/ |
≥255 |
≥30 |
≤79 |
| C |
≤0.35 |
≥0.10 |
0.29-1.06 |
≤0.035 |
≤0.035 |
/ |
/ |
≥275 |
≥30 |
≤89 |
| ASTM A333 /A334 |
GR.1 |
≤0.30 |
/ |
0.4-1.06 |
≤0.025 |
≤0.025 |
/ |
/ |
≥205 |
≥35 |
-45° |
| GR.6 |
≤0.30 |
≥0.10 |
0.29-1.06 |
≤0.025 |
≤0.025 |
/ |
/ |
≥240 |
≥30 |
-45° |
| GR.8 |
≤0.13 |
0.13-0.32 |
≤0.90 |
≤0.025 |
≤0.025 |
/ |
/ |
≥515 |
≥22 |
-195° |
Tabung sirip U bend umumnya digunakan dalam penukar panas dan sistem pendingin udara. Beberapa aplikasi tabung sirip U bend meliputi:
1. Penukar panas: Tabung sirip U bend banyak digunakan dalam berbagai jenis penukar panas, seperti penukar panas cangkang dan tabung, penukar panas tabung bersirip, dan penukar panas pelat. Mereka digunakan untuk mentransfer panas antara dua fluida, seperti air dan udara, dengan memaksimalkan luas permukaan yang tersedia untuk transfer panas.
2. Sistem pendingin udara: Tabung sirip U bend digunakan dalam sistem pendingin udara untuk meningkatkan transfer panas antara refrigeran dan udara. Sirip pada tabung meningkatkan luas permukaan, memungkinkan pertukaran panas yang lebih efisien dan kinerja pendinginan yang lebih baik.
3. Radiator: Tabung sirip U bend digunakan dalam radiator untuk membuang panas dari pendingin mesin. Sirip pada tabung meningkatkan luas permukaan, memungkinkan transfer panas yang lebih efisien dan pendinginan mesin yang lebih baik.
4. Boiler: Tabung sirip U bend digunakan dalam boiler untuk meningkatkan efisiensi transfer panas. Sirip pada tabung meningkatkan luas permukaan, memungkinkan transfer panas yang lebih baik dari gas panas ke air atau uap.
5. Pendingin oli: Tabung sirip U bend digunakan dalam pendingin oli untuk membuang panas dari oli. Sirip pada tabung meningkatkan luas permukaan, memungkinkan transfer panas yang lebih efisien dan pendinginan oli yang lebih baik.
6. Kondensor: Tabung sirip U bend digunakan dalam kondensor untuk mengubah refrigeran dari keadaan gas menjadi keadaan cair. Sirip pada tabung meningkatkan luas permukaan, memungkinkan transfer panas yang lebih efisien dan kondensasi refrigeran yang lebih baik.
