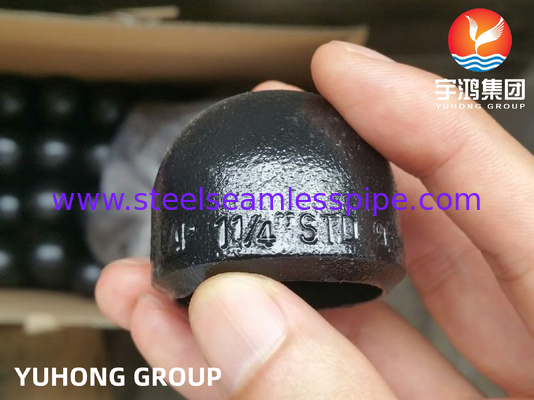

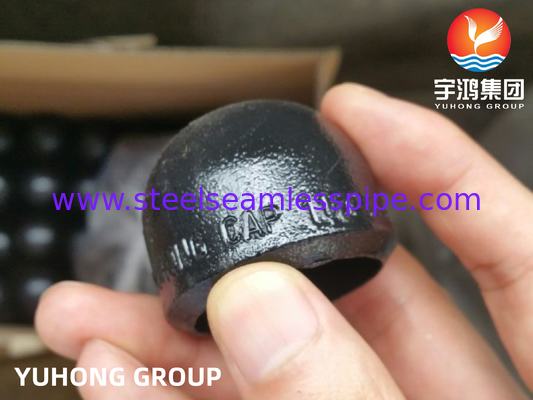

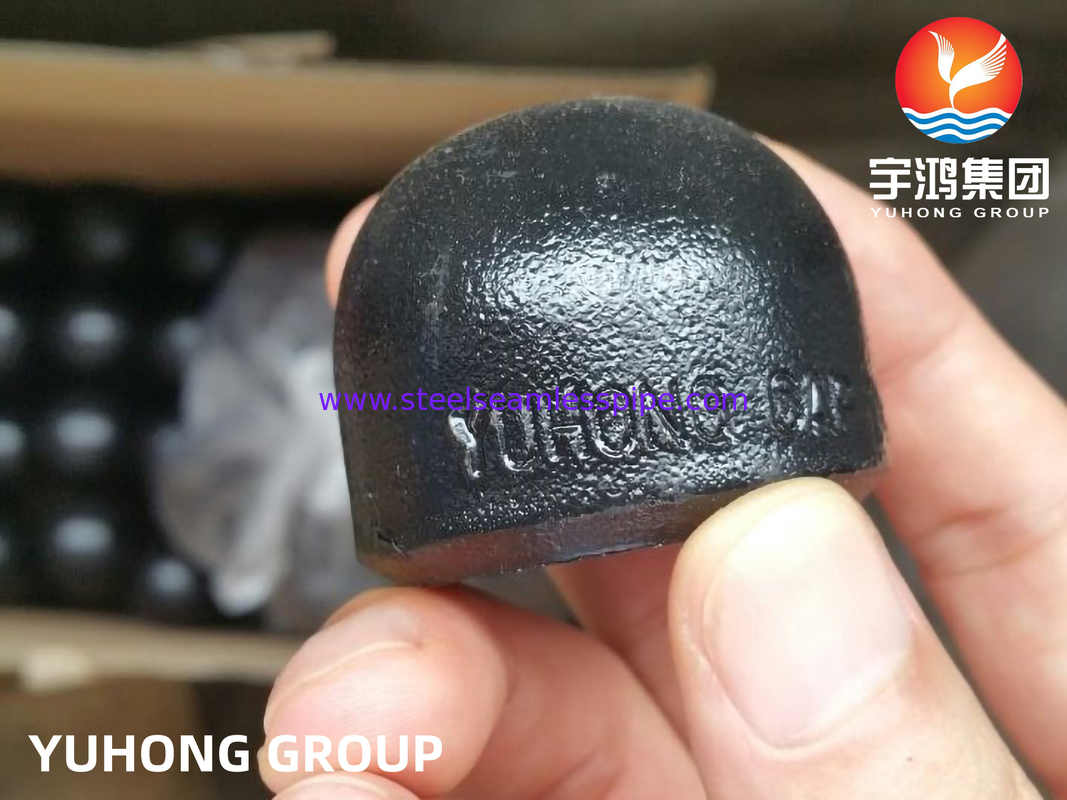

ASTM A234 WPB End Cap Carbon Steel Buttweld Pipe Fitting

Gambaran umum:

WPB End Cap adalah komponen penting dalam berbagai sistem pipa dan tabung, yang dirancang untuk menyegel ujung atau ujung pipa atau tabung.atau komposit, Fungsi utamanya adalah untuk mencegah masuknya kontaminan, cairan, atau gas, memastikan integritas sistem.

Dalam hal desain, ia memiliki pas yang ketat, yang memungkinkan pemasangan yang mulus.Pemilihan material sering tergantung pada lingkungan aplikasi, apakah itu melibatkan tekanan tinggi, zat korosif, atau suhu ekstrim.

Aplikasi WPB End Caps sangat luas, mulai dari sistem pipa dan HVAC hingga mesin industri dan komponen otomotif.Tutup ujung ini membantu menjaga efisiensi dan keamanan sistem dengan meminimalkan kebocoran dan melindungi komponen internal dari elemen eksternal.

Selain itu, mereka tersedia dalam berbagai ukuran dan bentuk untuk mengakomodasi berbagai diameter pipa dan spesifikasi, menjadikannya serbaguna untuk banyak instalasi.tutup ujung ini biasanya dapat dilepas dan diganti dengan mudah, memfasilitasi perbaikan atau modifikasi sistem tanpa downtime yang signifikan.

Spesifikasi:



Standar	ASTM A234/ASME SA234
Bahan	WPB
Jenis	Buttweld Cap
Hubungan	Pengelasan
Ukuran	1/2"-48" ((DN15-DN1200) atau ukuran khusus
Ketebalan	SCH10S-XXS ((2-60mm)
Permukaan	Lukisan Hitam

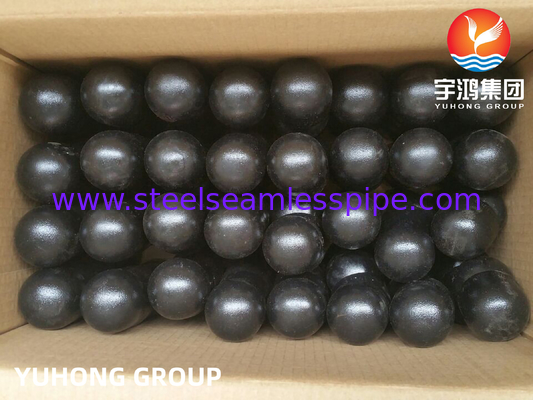

Pengemasan	Kasus kayu lapis/palet



Komposisi Kimia:



Kelas	C	Mn	P	S	Ya.	Cr	Mo	Tidak	Cu	lainnya
WPB	0.03 maksimal	0.29-1.06	0.05 maksimal	0.058 maksimal	0.10 menit	0.40 maksimal	0.15 maksimal	0.40 maksimal	0.40 maksimal	Vanadium 0.08



Sifat Mekanis:



Kelas	Kekuatan output, min, ksi [MPa]	Kekuatan tarik, min, ksi [MPa]	Perpanjangan %
WPB	35 (((240)	60 ((415)	22



Dimensi untuk BW Cap:



Ukuran Nominal		Diameter luar di Bevel (mm)	Panjang (mm)		Membatasi ketebalan dinding untuk panjang E (mm)
DN	NPS	O.D.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	Aku tidak tahu.	Aku tidak tahu.
700	28	711.0	267	Aku tidak tahu.	Aku tidak tahu.
750	30	762.0	267	Aku tidak tahu.	Aku tidak tahu.
800	32	813.0	267	Aku tidak tahu.	Aku tidak tahu.
850	34	864.0	267	Aku tidak tahu.	Aku tidak tahu.
900	36	914.0	267	Aku tidak tahu.	Aku tidak tahu.
950	38	965.0	305	Aku tidak tahu.	Aku tidak tahu.
1000	40	1016.0	305	Aku tidak tahu.	Aku tidak tahu.
1050	42	1067.0	305	Aku tidak tahu.	Aku tidak tahu.
1100	44	1118.0	343	Aku tidak tahu.	Aku tidak tahu.
1150	46	1168.0	343	Aku tidak tahu.	Aku tidak tahu.
1200	48	1219.0	343	Aku tidak tahu.	Aku tidak tahu.
CATATAN ALAM: Bentuk tutup ini harus elips dan harus sesuai dengan persyaratan yang diberikan dalam Kode ASME Boiler and Pressure Vessel. Catatan: (1) Panjang E berlaku untuk ketebalan yang tidak melebihi ketebalan yang diberikan dalam kolom “Limiting Wall Thickness for Length, E.” (2) Panjang E1berlaku untuk ketebalan yang lebih besar dari yang diberikan dalam kolom “Limiting Wall Thickness for Length, E” untuk NPS 24 dan lebih kecil.1harus berdasarkan kesepakatan antara produsen dan pembeli.
