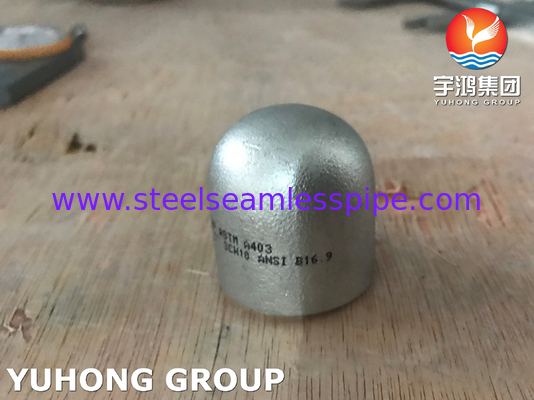

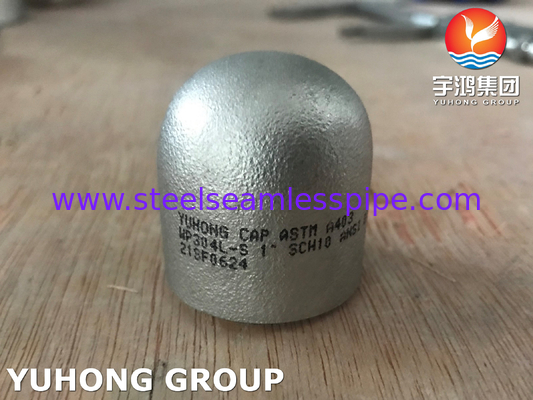

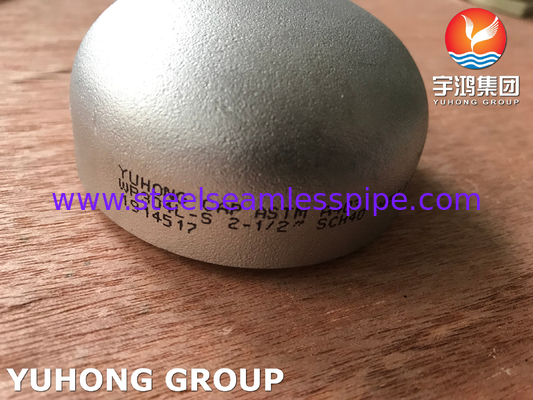

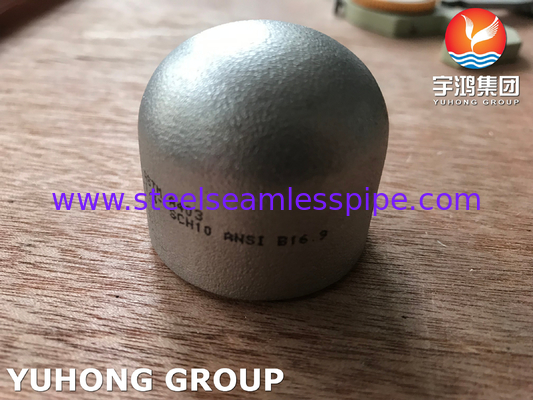

ASTM A403 WP304L 1.4307 End Cap Buttweld Fitting dari stainless steel

Gambaran umum:

Tutup ujung WP304L adalah komponen penting yang digunakan dalam berbagai sistem pipa, terutama di industri di mana ketahanan korosi dan daya tahan sangat penting.tutup ujung ini dirancang untuk menyediakan penutupan yang aman di ujung pipa, mencegah kebocoran cairan dan memastikan integritas struktur.

Pengangkatan 304L menunjukkan bahwa paduan ini memiliki kandungan karbon yang lebih rendah dibandingkan dengan baja tahan karat standar 304,Meningkatkan kemampuan pengelasan dan mengurangi risiko precipitasi karbida selama pengelasanHal ini membuat WP304L cocok untuk aplikasi suhu tinggi dan lingkungan yang terkena zat korosif.

Tutup ujung ini menawarkan ketahanan yang sangat baik terhadap oksidasi dan korosi, menjadikannya ideal untuk digunakan dalam pengolahan kimia, makanan dan minuman, farmasi, dan aplikasi laut.Bahan ini juga tidak magnetik dan menunjukkan kekuatan dan fleksibilitas yang baik, yang berkontribusi pada fleksibilitasnya dalam kondisi yang berbeda.

Diproduksi melalui proses seperti kerja panas atau dingin, tutup ujung ini datang dalam berbagai ukuran dan ketebalan dinding untuk mengakomodasi kebutuhan pipa yang berbeda.Mereka dapat digunakan dalam kedua sambungan las dan threadedSelain itu, tutup ujung WP304L memenuhi standar industri, memastikan kualitas dan keandalan.

Dalam hal pemeliharaan, tutup ini membutuhkan perawatan minimal karena sifatnya yang kuat, meskipun pemeriksaan teratur dapat membantu mengidentifikasi tanda-tanda keausan atau korosi dari waktu ke waktu.Kehidupan panjang dan daya tahan mereka tidak hanya mengurangi kebutuhan untuk sering diganti tetapi juga berkontribusi pada efisiensi dan keselamatan keseluruhan sistem pipa.

Spesifikasi:



Standar	ASTM A403/ASME SA403
Bahan	WP304L; 1.4307
Jenis	Buttweld Cap
Hubungan	Pengelasan
Ukuran	1/2"-48" ((DN15-DN1200) atau ukuran khusus
Ketebalan	SCH10S-XXS ((2-60mm)
Permukaan	Pengeboran Pasir
Pengemasan	Kasus kayu lapis/palet



Komposisi Kimia:



Kelas	C	Mn	P	S	Ya.	Tidak	Cr
WP304L	0.03 maksimal	2.0 maksimal	0.045 maksimal	0.03 maksimal	1.00 maksimal	8.0-12.0	18.0-20.0





Sifat Mekanis:



Kelas	Kekuatan output, min, ksi [MPa]	Kekuatan tarik, min, ksi [MPa]	Perpanjangan %
WP304L	25 ((170)	70 ((485)	28



Dimensi untuk BW Cap:



Ukuran Nominal		Diameter luar di Bevel (mm)	Panjang (mm)		Membatasi ketebalan dinding untuk panjang E (mm)
DN	NPS	O.D.	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 1/2	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	Aku tidak tahu.	Aku tidak tahu.
700	28	711.0	267	Aku tidak tahu.	Aku tidak tahu.
750	30	762.0	267	Aku tidak tahu.	Aku tidak tahu.
800	32	813.0	267	Aku tidak tahu.	Aku tidak tahu.
850	34	864.0	267	Aku tidak tahu.	Aku tidak tahu.
900	36	914.0	267	Aku tidak tahu.	Aku tidak tahu.
950	38	965.0	305	Aku tidak tahu.	Aku tidak tahu.
1000	40	1016.0	305	Aku tidak tahu.	Aku tidak tahu.
1050	42	1067.0	305	Aku tidak tahu.	Aku tidak tahu.
1100	44	1118.0	343	Aku tidak tahu.	Aku tidak tahu.
1150	46	1168.0	343	Aku tidak tahu.	Aku tidak tahu.
1200	48	1219.0	343	Aku tidak tahu.	Aku tidak tahu.
CATATAN ALAM: Bentuk tutup ini harus elips dan harus sesuai dengan persyaratan yang diberikan dalam Kode ASME Boiler and Pressure Vessel. Catatan: (1) Panjang E berlaku untuk ketebalan yang tidak melebihi ketebalan yang diberikan dalam kolom “Limiting Wall Thickness for Length, E.” (2) Panjang E1berlaku untuk ketebalan yang lebih besar dari yang diberikan dalam kolom “Limiting Wall Thickness for Length, E” untuk NPS 24 dan lebih kecil.1harus berdasarkan kesepakatan antara produsen dan pembeli.



Aplikasi:

1Sistem pipa: Digunakan untuk menyegel ujung pipa di industri kimia, minyak, dan gas, memastikan integritas dan mencegah kebocoran.

2Pengolahan Makanan: Cocok untuk penanganan makanan dan sistem pengolahan, di mana kebersihan dan ketahanan korosi sangat penting.

3Industri farmasi: Digunakan dalam proses manufaktur di mana kebersihan dan kandungan nikel rendah sangat penting untuk mencegah reaksi alergi.

4Peralatan pembuatan bir: Ideal untuk sistem pembuatan bir, di mana ia membantu menjaga kualitas bir.

5Aplikasi Laut: Digunakan di lingkungan laut karena ketahanannya terhadap korosi air asin.

6Konstruksi: Aplikasi dalam komponen struktural yang membutuhkan daya tahan dan ketahanan terhadap elemen.
