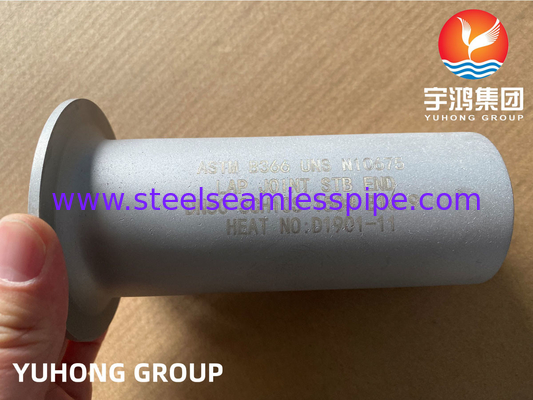

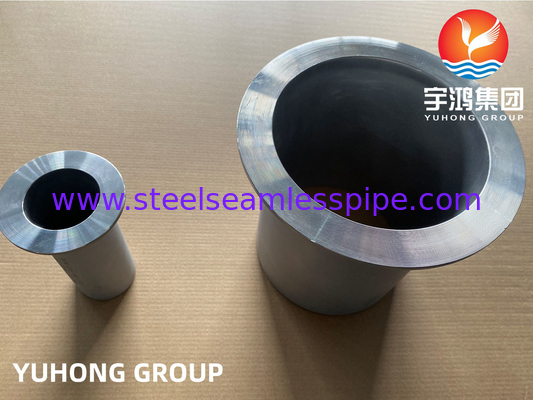

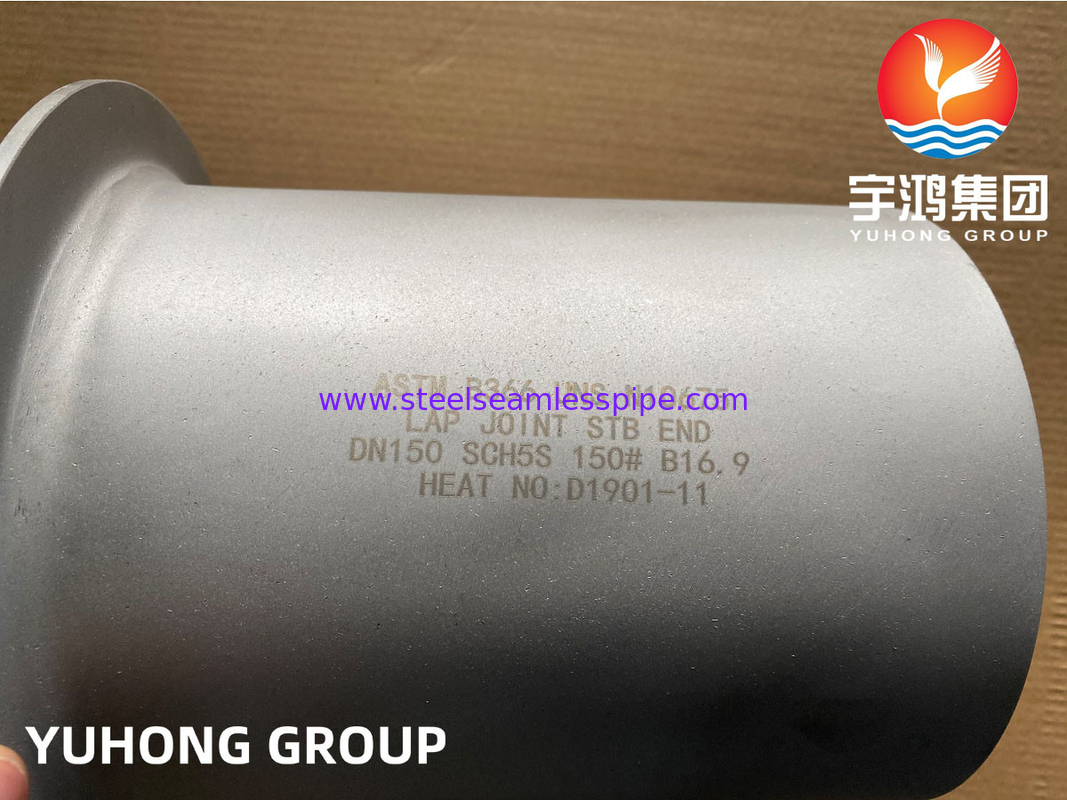

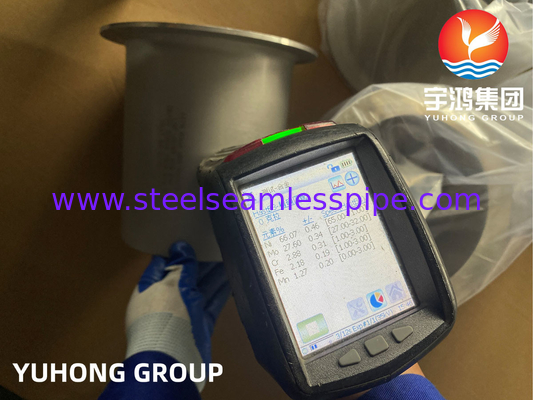

Lap Joint Stub End Hastelloy B3 Nickel Alloy Buttweld Fitting ASTM B366 UNS N10675

Gambaran umum:

Hastelloy B3 Lap Joint Stub End adalah komponen khusus yang terbuat dari Hastelloy B3,paduan nikel-molibdenum berkinerja tinggi yang dikenal karena ketahanan yang luar biasa terhadap asam klorida pada semua konsentrasi dan suhuPaduan ini juga menunjukkan ketahanan yang sangat baik terhadap lubang, retakan korosi stres, dan oksidasi, menjadikannya ideal untuk lingkungan korosif.

Bagian ujung stub sendi lap memiliki profil datar yang memungkinkan koneksi mudah ke flange pipa, memberikan antarmuka yang aman dan kedap air.memungkinkan pemasangan dan pemisahan sederhana, yang sangat menguntungkan dalam operasi pemeliharaan.

Karakteristik utama Hastelloy B3 meliputi:

- Tahan korosi: Tahan yang luar biasa terhadap lingkungan yang mengurangi, terutama dalam asam organik dan anorganik, meningkatkan daya tahan dalam aplikasi pengolahan kimia yang keras.

- Stabilitas suhu: Mempertahankan sifat mekaniknya di rentang suhu yang luas, memastikan keandalan kinerja dalam berbagai kondisi operasi.

- Kemampuan pembuatan: Paduan dapat dengan mudah dilas dan dibentuk, memungkinkan kustomisasi dalam aplikasi industri yang berbeda.

- Versatilitas: Cocok untuk digunakan dalam pengolahan kimia, industri petrokimia, dan aplikasi lain di mana media agresif hadir, memperkuat perannya dalam sistem kritis.

Spesifikasi:

Komposisi Kimia:

Sifat Mekanis:


Dimensi:

Ukuran Nominal		OD Silinder (mm)		Panjang (mm)		Radius Fillet (mm)		Diameter Lap (mm)
DN	NPS	OD		F		R		G
		Max. Apa yang terjadi?	Min.	Tipe panjang	Tipe Singkat	A	B max
15	1/2	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	1 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 1/2	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 1/2	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
Catatan: 1) Ketika tipe pendek digunakan pada flanges yang lebih besar dengan PN 50 dan PN 110 ((300 dan 600 LB) dan pada flanges dengan PN 150 ((900 LB) dan di atas,atau jenis panjang digunakan pada flange yang lebih besar dengan PN 260 dan PN 420 ((1500 dan 2500LB), panjang tabung dapat ditambahkan untuk memungkinkan pengelasan, panjang penambahan harus dinegosiasikan oleh produsen dan pembeli. 2) Ketebalan sendi harus ditambahkan jika permukaan kontak TG dan MFM flange digunakan, dan ketebalan penambahan harus meningkat (tidak termasuk dalam) panjang dasar F. 3) Radius filet R (tipe A) harus sesuai dengan radius flange longgar sesuai GB/T 9118.1 9118.2 atau ASME B16.5Radius filet R (tipe B) hanya diterapkan untuk standar MSS SP-43 dengan panjang pendek F. 4) Diameter sendi panggul G harus sesuai dengan permukaan mesin standar yang ditunjukkan dalam ASME B16.5, dan bagian belakang sendi harus diolah agar sesuai dengan permukaan pemasangan.ukuran K yang ditentukan dalam ASME B 16.5 Harus berlaku. 5) Ketebalan sendi lap minimum t tidak boleh kurang dari ketebalan dinding pipa nominal.
