Yuhong Holding Group Co., LTD
 |
| Tempat asal: | Cina |
| Nama merek: | YUHONG |
| Sertifikasi: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| Nomor model: | Lembar tabung baja karbon ASTM A516 GR.70N |
| Kuantitas min Order: | 1 pc |
|---|---|
| Kemasan rincian: | Kotak kayu lapis / Pallet |
| Waktu pengiriman: | 7 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Nama produk: | Tubesheet | Standar: | ASTM A516, ASME SA516 |
|---|---|---|---|
| Bahan: | Baja paduan, baja tahan karat, baja karbon, baja tembaga | Ukuran: | bisa custom, sesuai kebutuhan gambar pembeli |
| Bentuk: | Silinder | NDT: | 100% PT, UT, PMI |
| Aplikasi: | Tubular Heat Exchanger, Boiler, Pressure Vessel, Steam Turbine, Large Central Air Conditioning, dll. | ||
| Cahaya Tinggi: | ASTM A516 Gr.70N Lembar tabung baja karbon, Bagian penukar panas tempa | ||

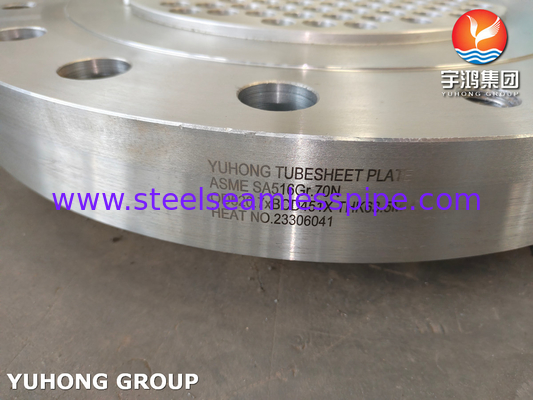

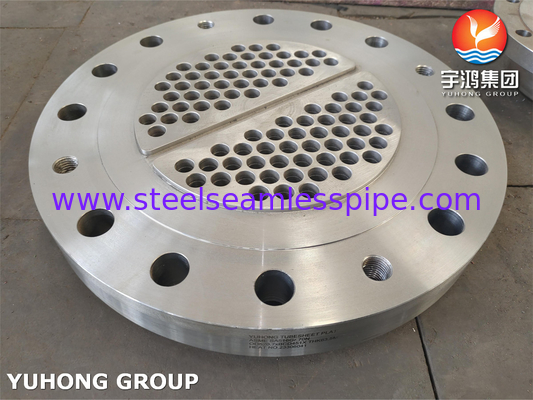

ASTM A516 GR.70N Bagian penukar panas tabung lembaran baja karbon tempa
Lembaran tabung adalah lempeng yang digunakan untuk mendukung dan menyegel tabung dalam penukar panas atau boiler.mencegah kebocoran atau pencampuran cairanLembar tabung biasanya terbuat dari bahan yang kompatibel dengan tabung dan kondisi operasi.
Ketika mengacu pada lembaran tabung ASTM A516 GR.70N, itu berarti bahwa lembaran tabung terbuat dari baja ASTM A516 Kelas 70N. Kelas baja ini dikenal karena kekuatan tinggi, kesuburan yang baik,dan ketahanan notch yang sangat baikHal ini umumnya digunakan dalam pembuatan lembaran tabung untuk penukar panas, boiler, dan kapal tekanan lainnya.Penggunaan ASTM A516 Kelas 70N untuk lembaran tabung memastikan dapat menahan kondisi tekanan dan suhu yang diperlukan tanpa kegagalan, memastikan keamanan dan efisiensi penukar panas atau boiler.
ASME SA516 Kelas 60 / ASME SA516 Kelas 70 - Persyaratan Kimia
| Elemen | Komposisi % | ||||
| Kelas 55 [Kelas 380] |
Kelas 60 [Kelas 415] |
Kelas 65 [Kelas 450] |
Kelas 70 [Kelas 485] |
||
| Karbon, maksimum a,b: | |||||
| 1⁄2 in. [12.5 mm] dan kurang | 0.18 | 0.21 | 0.24 | 0.27 | |
| Lebih dari 1⁄2 inci sampai 2 inci [12,5 sampai 50 mm], inkl. | 0.20 | 0.23 | 0.26 | 0.28 | |
| Lebih dari 50 sampai 100 mm, inkl. | 0.22 | 0.28 | 0.25 | 0.30 | |
| Lebih dari 4 sampai 8 in. [100 sampai 200 mm], incl. | 0.24 | 0.27 | 0.29 | 0.31 | |
| Lebih dari 8 in. [200 mm] | 0.26 | 0.27 | 0.29 | 0.31 | |
| Mangan, b: | |||||
| 1⁄2 in. [12.5 mm] dan kurang | |||||
| Analisis panas | 0.60-0.90 | 00,60 ∼ 0,90 c | 0.85 ¢1.20 | 0.85 ¢1.20 | |
| Analisis produk | 0.550.98 | 00,55 ‰ 0,98 c | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| Lebih dari 1⁄2 inci. | |||||
| Analisis panas | 0.60 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | 0.85 ¢1.20 | |
| Analisis produk | 0.55 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | 0.79 ¢1.30 | |
| Fosfor, maksimal a | 0.25 | 0.25 | 0.25 | 0.25 | |
| Sulfur, maksimal a | 0.25 | 0.25 | 0.25 | 0.25 | |
| Silikon | |||||
| Analisis panas | 0.15 ‰0.40 | 0.15 ‰0.40 | 0.15 ‰0.40 | 0.15 ‰0.40 | |
| Analisis produk | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | 0.13 ¢ 0.45 | |
| a Berlaku untuk analisis panas dan analisis produk. b Untuk setiap pengurangan 0,01 poin persentase di bawah maksimum yang ditentukan untuk karbon, peningkatan 0,06 poin persentase di atas maksimum yang ditentukan untuk mangan diizinkan, hingga maksimal 1.50% dengan analisis panas dan 1,60 % dengan analisis produk. c Piring kelas 60 dengan ketebalan 1⁄2 inci [12,5 mm] dan kurang dapat memiliki 0,85-1,20% mangan pada analisis panas, dan 0,79-1,30% mangan pada analisis produk. |
|||||
ASME SA516 Kelas 60 / ASME SA516 Kelas 70 - Persyaratan tarik
| ASTM A516 | Kelas 55 [380] |
Kelas 60 [415] |
Kelas 65 [450] |
Kelas 70 [485] |
| Kekuatan tarik, ksi [MPa] | 55 ¢75 [380 ¢515] | 60 ¢80 [415 ¢550] | 65 ¢85 [450 ¢585] | 70 ¢90 [485 ¢620] |
| Kekuatan yield, min,a ksi [MPa] | 30 [205] | 32 [220] | 35 [240] | 38 [260] |
| Perpanjangan dalam 8 inci [200 mm], min, % b | 23 | 21 | 19 | 17 |
| Elongasi dalam 50 mm, min, % b | 27 | 25 | 23 | 21 |
| a Ditentukan dengan metode offset 0,2 persen atau metode extension-underload 0,5 persen. b Lihat Spesifikasi A20/A20M untuk pengaturan elongasi. |
||||
Spesifikasi dan standar setara ASME SA516 Kelas 60 / ASME SA516 Kelas 70
| Standar | ASME SA516 Kelas 60 | ASME SA516 Kelas 70 |
| ASME | ASTM A516 Kelas 60 | ASTM A516 Kelas 70 |
| Standar DIN | DIN 17155 HII | - |
| Standar Inggris | BS1501-161-430A | BS1501-224-490A/B |
| Standar Eropa | EN10028 P265GH | EN10028 P355GH |
|
Jenis bahan |
Persyaratan teknis sesuai dengan |
|
Baja tahan karat dupleks |
ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
|
Baja tahan karat |
ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
|
Baja karbon |
ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2 |
|
Baja paduan |
ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
|
Titanium |
ASTM/ASME SB381, Gr.1, Gr.2, Gr.5, Gr.7, Gr.12, Gr.16 |
|
Tembaga Nikel |
ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
|
Tembaga, Al-tembaga |
ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
|
Paduan nikel |
ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 |
|
Paduan 20 |
ASTM/ASME SB472 UNS 8020 |
|
Hastelloy |
ASTM/ASME SB564, UNS10276 (C 276) |
|
Bahan lapis |
ASTM/ASME SB898, SB263, SB264 atau lebih dekat |
|
Titanium-Baja, Nikel-Baja, Titanium-Tembaga, |
Penggunaan lembaran tabung meliputi:
Dukungan tabung: Fungsi utama dari lembaran tabung adalah untuk memberikan dukungan struktural untuk tabung dalam penukar panas atau boiler.memastikan mereka di tempatkan dengan aman.
Pemisahan Cairan: Lembaran tabung juga bertindak sebagai penghalang antara aliran cairan yang berbeda dalam penukar panas.Dengan demikian memaksimalkan efisiensi transfer panas.
Pengelompokan tabung: Lembar tabung memainkan peran penting dalam menjaga keselarasan tabung yang tepat.yang mempromosikan transfer panas yang efisien dan aliran cairan.
Transfer panas: Desain lembaran tabung secara langsung mempengaruhi kemampuan transfer panas penukar panas atau boiler.lembaran tabung dapat meningkatkan transfer energi panas antara aliran cairan.
Ketahanan Korosi: Lembaran tabung sering dibuat dari bahan tahan korosi, terutama dalam aplikasi di mana cairan yang diproses bersifat korosif.Hal ini membantu memperpanjang umur penukar panas atau boiler dengan mengurangi risiko kebocoran atau kegagalan tabung karena korosi.
Pencegahan kebocoran: Sebuah lembaran tabung menyediakan sendi yang aman antara tabung dan lembaran tabung.,memastikan sistem beroperasi dengan aman dan efisien.
