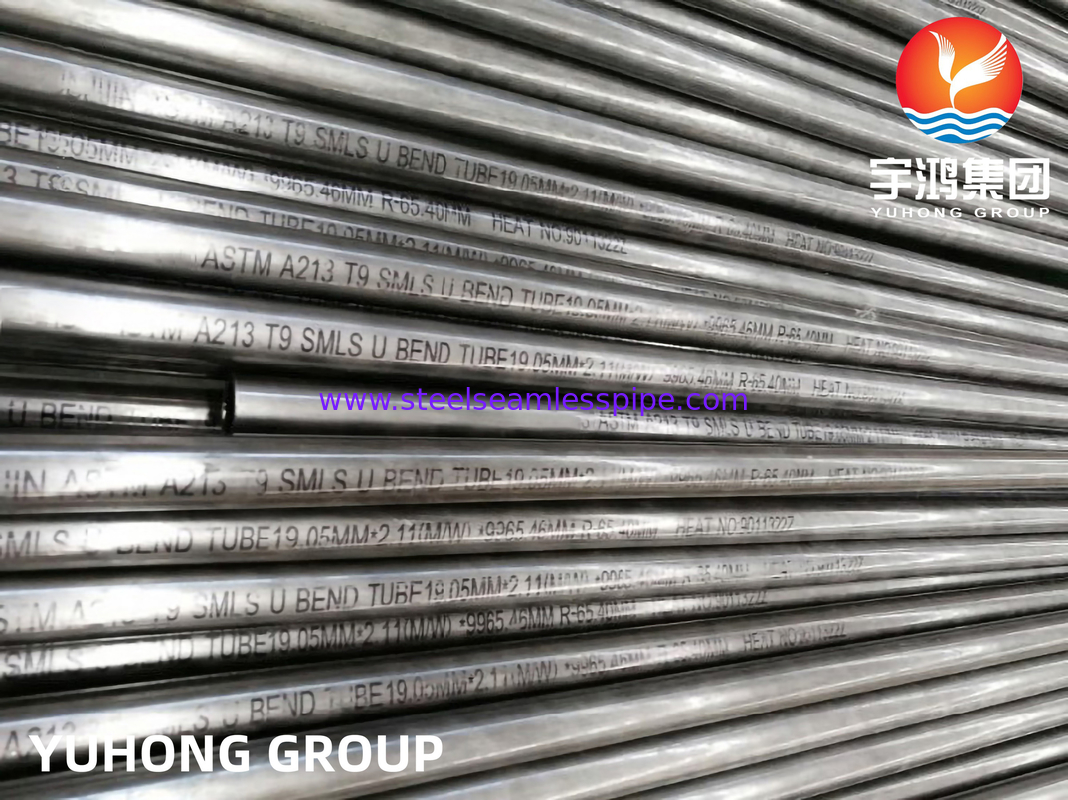

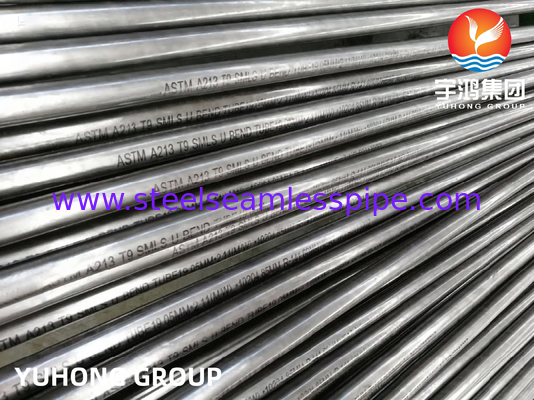

ASME SA213 T9 9Cr1Mo Steel Alloy Seamless U Bend Heat Exchanger Tube
Gambaran umum:
Tabung U-bend tanpa jahitan T9 adalah tabung khusus yang dirancang untuk digunakan dalam berbagai aplikasi, terutama di industri seperti kedirgantaraan, otomotif, dan manufaktur.Ini memiliki tikungan berbentuk U yang unik yang memungkinkan aliran yang efisien dan manajemen ruang yang optimal dalam sistem di mana tabung lurus tradisional mungkin tidak cocok atau bekerja secara efektif.
Salah satu karakteristik utama tabung U-bend tanpa jahitan T9 adalah konstruksi tanpa jahitan mereka, yang menghilangkan las dan sendi, sehingga meningkatkan kekuatan dan mengurangi risiko kebocoran.Desain ini memastikan struktur yang lebih kuat mampu menahan tekanan tinggi dan kondisi yang menuntut, membuatnya ideal untuk aplikasi kinerja tinggi.
Proses manufaktur umumnya melibatkan teknik canggih seperti pembentukan presisi dan pengolahan panas, memastikan bahwa tabung memenuhi standar kualitas yang ketat.Perhatian terhadap detail ini memungkinkan akurasi dimensi yang sangat baik dan repeatability, sangat penting untuk aplikasi di mana pengukuran yang tepat sangat penting.
Bahan yang digunakan dalam tabung U-bend tanpa jahitan T9 seringkali termasuk paduan kelas tinggi, memberikan manfaat seperti ketahanan korosi dan sifat mekanik yang unggul.Hal ini membuat mereka cocok untuk lingkungan yang keras dan memperpanjang umur layanan mereka.
Selain itu, tabung T9 U-bend serbaguna, tersedia dalam berbagai diameter dan ketebalan dinding untuk memenuhi persyaratan khusus.Mereka dapat dengan mudah diintegrasikan ke dalam sistem yang ada karena desain mereka yang dapat disesuaikan, membuat mereka menjadi pilihan utama bagi insinyur dan desainer.
Spesifikasi:
| Standar |
ASTM A213 & Standar ASME, DIN & EN yang setara |
| Kelas |
T9;9Cr1Mo |
| Jenis |
Tabung tanpa jahitan U-ben |
| Diameter luar |
1/4 'ke 1' 'atau ukuran khusus |
| Ketebalan dinding |
BWG25;BWG22;BWG20;BWG18;BWG16;BWG14;BWG12;BWG10 |
| Panjang |
panjang potong khusus |
| Kondisi Pengiriman |
Normalkan & Temper |
| Akhir |
Ujung Langsing, Ujung Berkilir |
| Pengujian Lainnya |
Analisis produk,Uji arus eddy, uji hidrostatik, uji ultrasonik,Uji perataan, uji kekerasan, uji tarik, dll. |
| Dimensi |
Semua pipa & tabung diproduksi dan diperiksa / diuji dengan standar yang relevan termasuk ASTM dan ASME |
| Pengemasan |
Kasus kayu lapis/Kantong tenunan dalam bundel |
Komposisi Kimia:
| Kelas |
UNS |
C |
Mn |
P |
S |
Ya. |
Cr |
Mo |
| T9 |
K90941 |
0.15 maksimal |
0.30-0.60 |
0.025 maksimal |
0.025 maksimal |
0.25-1.00 |
8.0-10.0 |
0.90-1.10 |
Sifat Mekanis:
| Kelas |
UNS |
Kekuatan tarik, min, ksi (MPa) |
Kekuatan hasil,
Min, ksi (MPa) |
Perpanjangan dalam 2 inci.
atau 50mm, min (%) |
Kekerasan |
| Rockwell |
Brinell/Vickers |
| T9 |
K90941 |
60 ((415) |
30 ((205) |
30 |
89HRB |
179HBW/190HV |
Aplikasi:
1. Penukar panas: Tabung lentur U tanpa jahitan T9 banyak digunakan dalam penukar panas untuk berbagai industri, termasuk pembangkit listrik, petrokimia, dan pengolahan kimia.Tabung-tabung ini memfasilitasi transfer panas yang efisien antara cairan panas dan dingin, membuat mereka ideal untuk aplikasi seperti penukar panas shell-and-tube, kondensator, dan ekonomizer.
2Boiler dan Superheater: T9 tabung lempeng U tanpa jahitan menemukan aplikasi di boiler dan superheater.Mereka digunakan untuk menghasilkan dan memanaskan uap di pembangkit listrik dan proses industri yang membutuhkan operasi tekanan tinggi dan suhu tinggiKonstruksi baja paduan T9 memberikan daya tahan yang sangat baik dan ketahanan terhadap deformasi merangkak.
3. Proses penyulingan dan petrokimia: tabung U tanpa jahitan T9 digunakan dalam industri penyulingan dan petrokimia untuk aplikasi seperti tungku cracking, reformers,dan sistem pipa suhu tinggiTabung-tabung ini dapat menahan lingkungan korosif dan suhu tinggi yang terkait dengan proses ini, memastikan kinerja yang andal dan umur panjang.
4Pembangkit Tenaga Surya Termal: Tabung U Bend T9 yang tidak terikat digunakan di pembangkit tenaga surya termal untuk pengumpulan dan transfer energi surya.Mereka dimasukkan ke dalam tabung penerima parabolik panci kolektor surya, di mana mereka menyerap radiasi matahari dan mentransfernya ke cairan kerja untuk pembangkit listrik atau aplikasi termal lainnya.
5. Sistem pipa suhu tinggi: Tabung lentur U tanpa jahitan T9 cocok untuk sistem pipa suhu tinggi yang ditemukan di berbagai industri, termasuk minyak dan gas, kimia, dan pembangkit listrik.Mereka dapat digunakan untuk aplikasi seperti distribusi uap, saluran uap superpanas, dan sistem sirkulasi minyak panas, di mana ketahanan terhadap suhu tinggi dan tekanan termal sangat penting.
