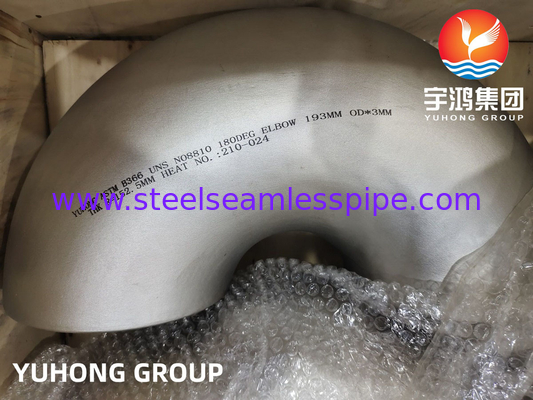

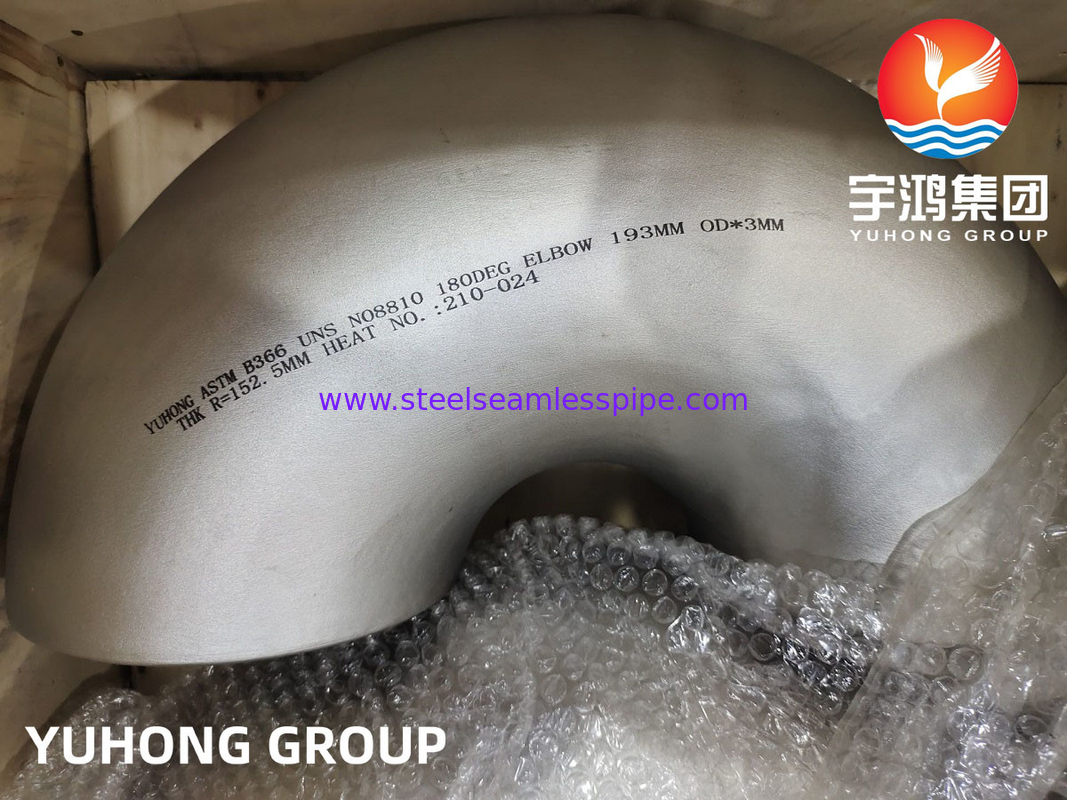

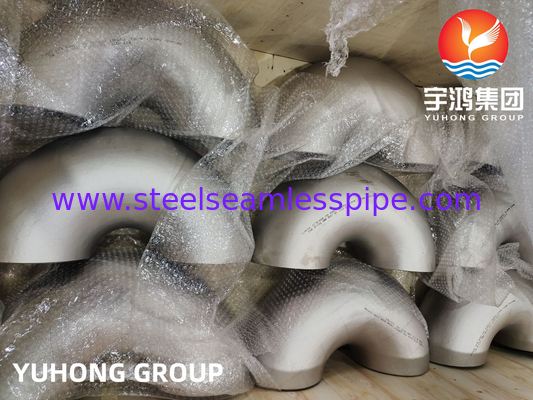

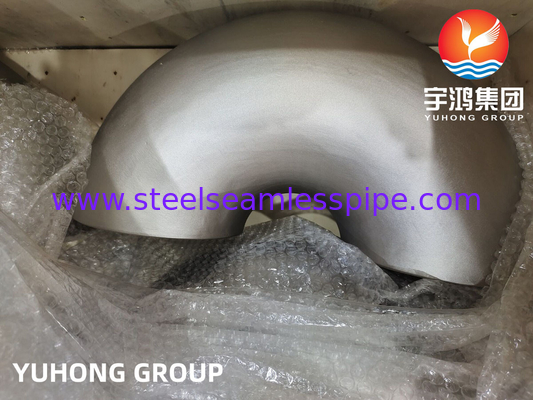

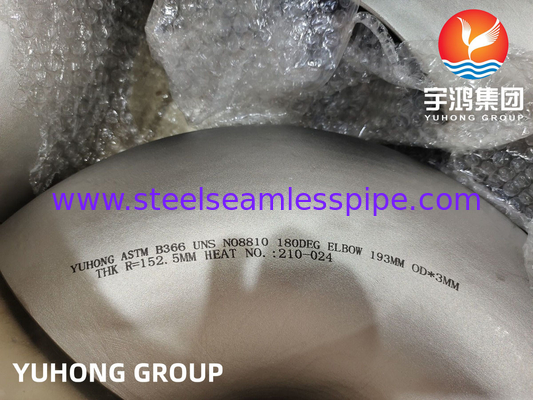

B16.9 Fittings pipa Buttweld, ASTM B366 Incoloy 800H / UNS N08810180 derajat.
ASTM B366 adalah spesifikasi standar untuk nikel tempa dan fittings paduan nikel buatan pabrik. Incoloy 800H adalah paduan nikel-besi-kromium yang merupakan bagian dari spesifikasi ini.Incoloy 800H / UNS N08810 siku dirancang khusus untuk menahan suhu tinggi dan tekanan, sehingga ideal untuk digunakan dalam aplikasi di mana cairan atau gas yang diangkut berada pada suhu dan tekanan tinggi.yang membuatnya cocok untuk digunakan di lingkungan yang keras di mana bahan lain dapat mengorosi atau terdegradasi dari waktu ke waktu.
Kelas setara dari ASTM B366 Incoloy 800/800H/800HT Fittings Buttweld
| Standar |
WERKSTOFF NR. |
UNS |
JIS |
BS |
GOST |
AFNOR |
Keterangan: |
Atau |
| Incoloy 800 |
1.4876 |
N08800 |
NCF 800 |
NA 15 |
EI670 |
Z8NC32-21 |
X10NiCrAlTi32-20 |
XH32T |
| Incoloy 800H |
1.4958 / 1.4876 |
N08810 |
NCF 800H |
NA 15 ((H) |
EI670 |
Z8NC33-21 |
X5NiCrAlTi31-20 |
XH32T |
| Incoloy 800HT |
1.4859 / 1.4876 |
N08811 |
NCF 800HT |
NA 15 ((HT) |
EI670 |
️ |
X8NiCrAlTi32-21 |
XH32T |
Analisis Mekanis Fittings Buttweld Incoloy 800/800H/800HT
| Elemen |
Kepadatan |
Titik Peleburan |
Kekuatan tarik |
Kekuatan Hasil (0,2% Offset) |
Perpanjangan |
| 800 / 800H / 800HT |
70,94 g/cm3 |
1385 °C (2525 °F) |
75.000 psi, 520 MPa |
Psi 30,000, MPa 205 |
30 persen |
Komposisi Kimia Fittings Buttweld Incoloy 800/800H/800HT
| Kelas |
C |
Mn |
Ya. |
S |
Cu |
Fe |
Tidak |
Cr |
Al |
Ti |
| 800 |
0.10 maksimal |
1.50 maksimal |
1.00 maksimal |
0.015 maksimal |
0.75 maksimal |
39.50 menit |
30.00 ¢ 35.00 |
19.00 ¢ 23.00 |
0.15 ¢ 0.60 |
0.15 ¢ 0.60 |
| 800H |
0.05 0.10 |
1.50 maksimal |
1.00 maksimal |
0.015 maksimal |
0.75 maksimal |
39.50 menit |
30.00 ¢ 35.00 |
19.00 ¢ 23.00 |
0.15 ¢ 0.60 |
0.15 ¢ 0.60 |
| 800HT |
00.06 0.10 |
1.50 maksimal |
1.00 maksimal |
0.015 maksimal |
0.75 maksimal |
39.50 menit |
30.00 ¢ 35.00 |
19.00 ¢ 23.00 |
0.15 ¢ 0.60? |
0.15 ¢ 0.60 |
Ada beberapa jenis siku yang digunakan dalam sistem pipa, termasuk:
1. siku 45 derajat: Jenis siku ini mengubah arah aliran dengan 45 derajat.
2. 90 derajat siku: Jenis siku ini mengubah arah aliran dengan 90 derajat.
3. siku 180 derajat: Jenis siku ini mengubah arah aliran dengan 180 derajat, secara efektif membalikkan arah aliran.
4. siku radius pendek: Jenis siku ini memiliki jarak pusat-ke-ujung yang lebih pendek daripada siku standar, membuatnya ideal untuk digunakan di ruang sempit.
5. siku radius panjang: Jenis siku ini memiliki jarak pusat-ke-ujung yang lebih panjang daripada siku standar, yang membantu mengurangi gesekan dan kehilangan tekanan dalam sistem.
Aplikasi
Sikut paduan nikel umumnya digunakan dalam sistem pipa karena ketahanan yang sangat baik terhadap korosi dan lingkungan suhu tinggi.bahan kimiaBeberapa aplikasi khusus termasuk pipa minyak dan gas, pengolahan kimia, dan sistem uap.
1Teknik Marinir.
2Peralatan pengolahan bahan kimia dan hidrokarbon.
3- Tangki bensin dan air tawar.
4. minyak mentah masih.
5- Pemanas pengudaraan.
6. pemanas air pemanas dan penukar panas lainnya.
7. katup, pompa, poros, pasTings, dan pengikat.
8. penukar panas industri.
9. pelarut berklorinasi.
10Menara penyulingan minyak mentah.
