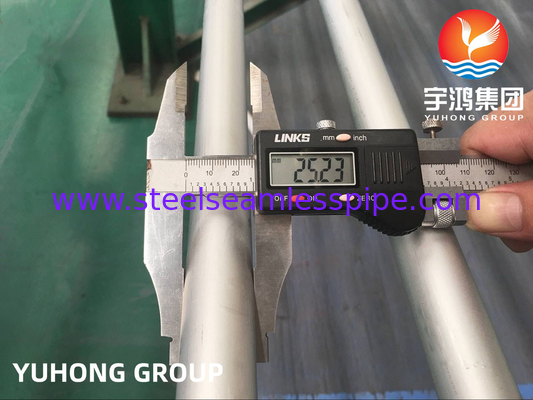

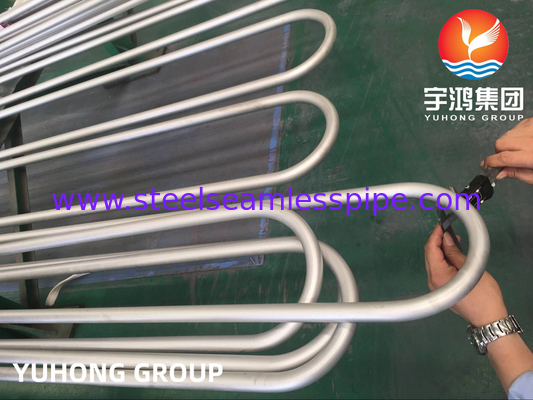

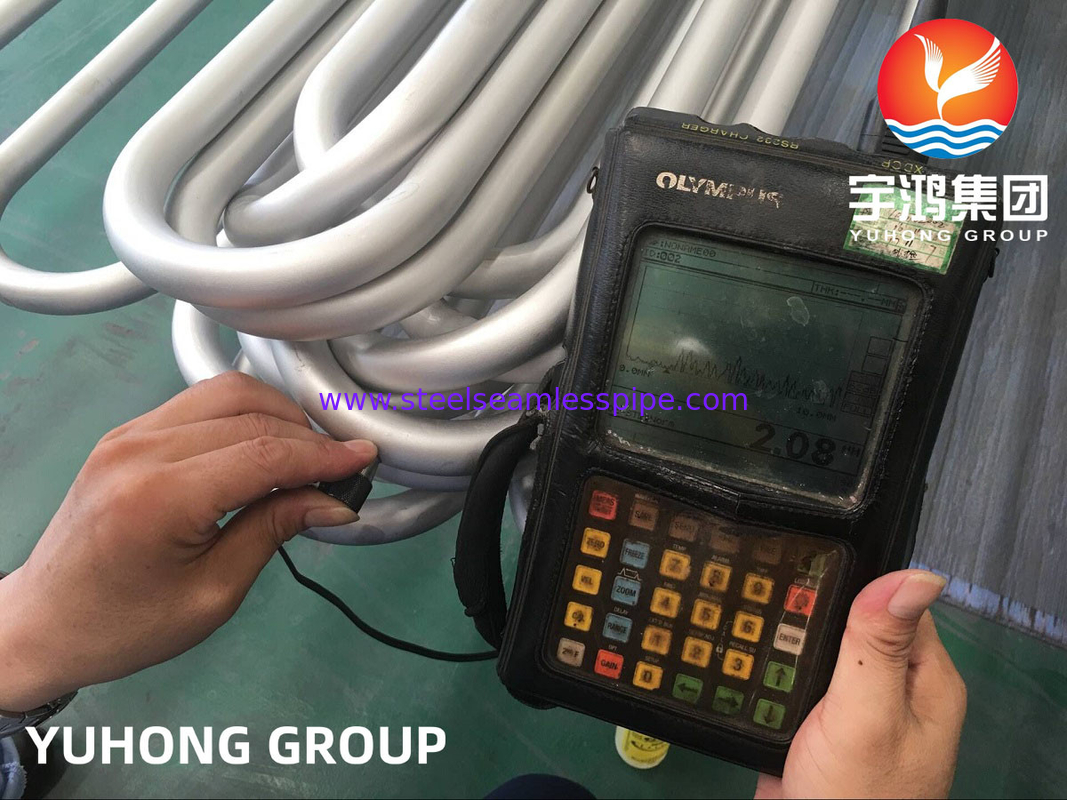

ASTM B444 Paduan 625 (UNS N06625) Tabung U Bend Seamless Tabung Penukar Panas
Struktur Metalografi Tabung Penukar Panas Baja Paduan N06625:
Mikrostruktur paduan ini dalam keadaan larutan padat adalah matriks austenitik dengan sejumlah kecil fasa TiN, NbC, dan M6C. Setelah penuaan jangka panjang pada suhu 650~900 ℃, fasa yang mengendap adalah γ',δ, M23C6 dan M6C.
Kinerja dan Persyaratan Proses Tabung Penukar Panas Baja Paduan N06625:
1. Paduan ini memiliki kemampuan bentuk dingin dan panas yang baik, dan suhu pemanasan untuk penempaan ingot baja adalah 1120 ℃.
2. Ukuran butir rata-rata paduan ini sangat terkait dengan tingkat deformasi penempaan dan suhu penempaan akhir.
3. Kinerja pengelasan paduan ini baik, dan dapat digunakan untuk pengelasan busur argon dengan elektroda tungsten atau paduan ini sebagai bahan tambahan dalam atmosfer pelindung, serta pengelasan patri dan pengelasan jahitan resistansi.
4. Proses perlakuan permukaan: Untuk menghilangkan kerak oksida pada permukaan paduan, pertama-tama cuci alkali, kemudian cuci asam dalam larutan berair asam nitrat, asam fluorida.
5. Ketika jumlah pemrosesan paduan lebih dari 15% selama pengerjaan dingin, perlakuan anil harus dilakukan setelah pengerjaan panas.
Aplikasi Tabung Penukar Panas Baja Paduan N06625
1. Komponen proses kimia organik yang mengandung klorida, terutama saat menggunakan katalis klorida asam;
2. Tangki pemasak dan pemutih yang digunakan dalam industri pulp dan kertas;
3. Menara penyerapan, pemanas ulang, penyekat masuk gas buang, kipas (basah), pengaduk, pelat pemandu, dan cerobong asap dalam sistem desulfurisasi gas buang;
4. Digunakan untuk memproduksi peralatan dan komponen untuk lingkungan gas asam; Generator reaksi asam asetat dan anhidrida asetat; Kondensor asam sulfat, dll.
Spesifikasi Utama Tabung Penukar Panas Baja Paduan N06625:
Pipa tanpa sambungan N06625, pelat baja N06625, baja bundar N06625, tempa N06625, flensa N06625, cincin N06625, pipa las N06625, strip baja N06625, batang lurus N06625, kawat N06625 dan bahan las pendukung, kue bundar N06625, baja datar N06625, batang heksagonal N06625, kepala besar dan kecil N06625, siku N06625, tee N06625, bagian mesin N06625, baut dan mur N06625, pengencang N06625

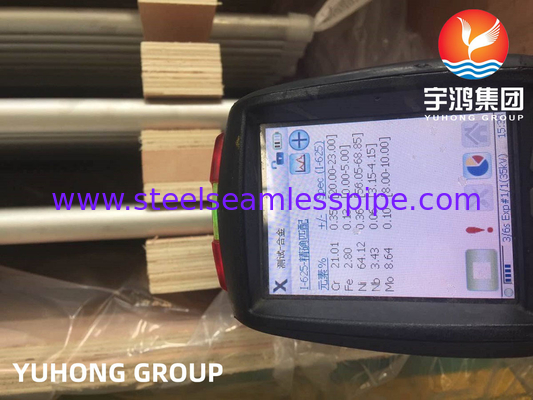

Komposisi Kimia UNS N06625 / Inconel 625 Tabung Penukar Panas
| C |
Mn |
P |
S |
Si |
Cr |
Ni |
Mo |
Cu |
Co |
Cb Ta |
Ti |
Al |
Fe |
Nb |
Lainnya |
| 0.1 |
.50 maks |
.015 maks |
.015 maks |
.50 maks |
20.0 -23.0 |
58.0 min |
8.0 -10.0 |
|
1.0 maks |
|
0.40 maks |
0.40 maks |
5.0 maks |
3.15 -4.15 |
|
Sifat Mekanik ASTM B444 Inconel 625 Tabung Penukar Panas Baja Paduan
Sifat Tarik Suhu Ruangan Khas dari Bahan Anil (Sifat Tarik Representatif, bar, anil 1800° F)
| Suhu° F |
Tarik (psi) |
.2% Hasil (psi) |
Perpanjangan dalam 2 “ (%) |
| 70 |
144,000 |
84,000 |
44 |
| 400 |
134,000 |
66,000 |
45 |
| 600 |
132,000 |
63,000 |
42.5 |
| 800 |
131,500 |
61,000 |
45 |
| 1000 |
130,000 |
60,500 |
48 |
| 1200 |
119,000 |
60,000 |
34 |
| 1400 |
78,000 |
58,500 |
59 |
| 1600 |
40,000 |
39,000 |
117 |
Spesifikasi
| Spesifikasi Internasional |
Lembaran/Pelat |
Batang Bundar |
Pipa |
Tabung |
Fitting |
Tempa |
| BS 3072, BS 3074, BS 3076, NA 21 DIN 17744, DIN 17750, DIN 17751, DIN 17752, DIN 17754. Werkstoff Nr. 2.4856 AFNOR NC 22 D Nb |
ASME SB-443 AMS 5599 AMS 5869 |
ASME SB-446 AMS 5666 AMS 5837 |
ASME SB-444 ASME SB-829 ASME SB-775 ASME SB-705 |
ASME SB-444 ASME SB-829 ASME SB-751 ASME SB-704 AMS 5581 |
ASME SB- 366 |
ASME SB- 564 AMS 5666 |
| Paduan |
Paduan 200(N02200), Paduan 201(N02201), Paduan 20(N08020), Paduan 28(N08028), Paduan 31(N08031), Paduan 36 (K93600), Paduan 904(N08904) |
| Hastelloy |
Hastelloy C22(N06022), Hastelloy C276(N10276), Hastelloy C4(N06045), Hastelloy S(N06635), Hastelloy C2000(N06200), Hastelloy G-30(N06030), Hastelloy G-35(N06035), Hastelloy X(N06002), Hastelloy N(N10003), Hastelloy B(N10001), Hastelloy B-2(N10665), Hastelloy B-3(N10675) |
| Monel |
Monel 400(N04400), Monel 401 (N04401), Monel 404 (N04404), Monel K500(N05500) |
| Inconel |
Inconel 600(N06600), Inconel 601(N06601), Inconel 617(N06617), Inconel 625(N06625), Inconel 690(N06690), Inconel 718(N07718), Inconel X-750(N07750) |
| Incoloy |
Incoloy 800(N08800), Incoloy 800H(N08810), Incoloy 800HT(N08811), Incoloy 825(N08825), Incoloy 925(N08925), Incoloy 926(N09926) |
| Lainnya |
253MA(S30815), 254SMO(S31254), S32304, 17-4PH(S17400), 17-7PH(S17700), 15-7PH(S15700) |
