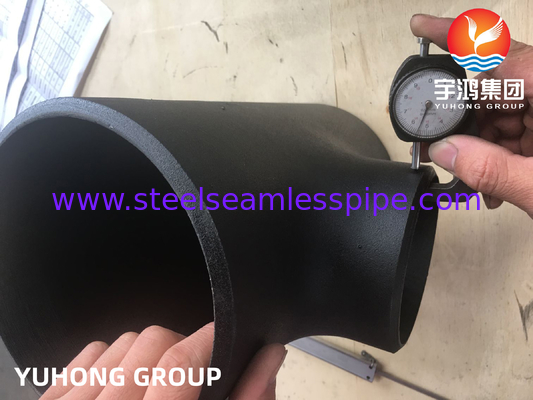

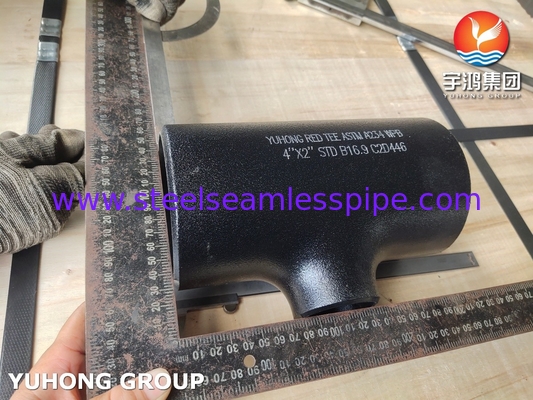

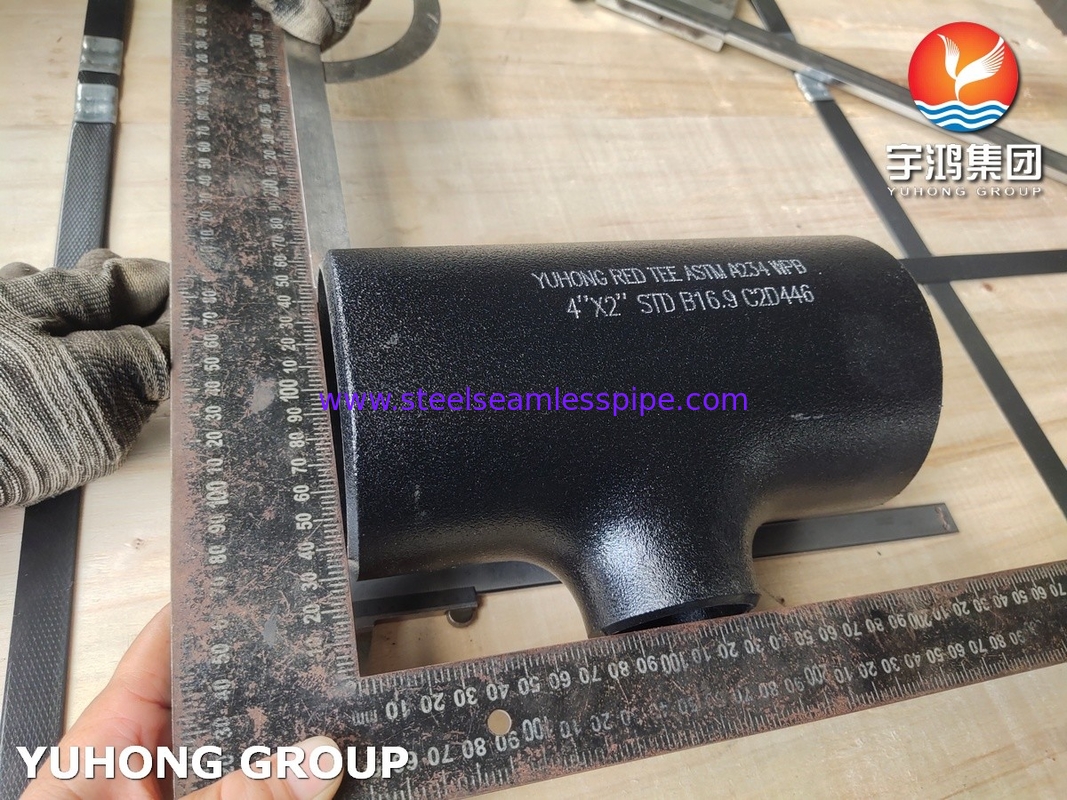

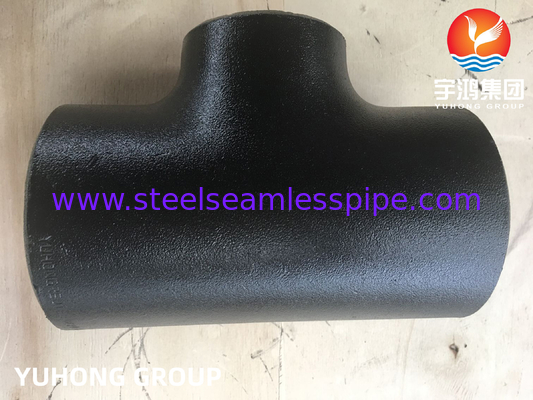

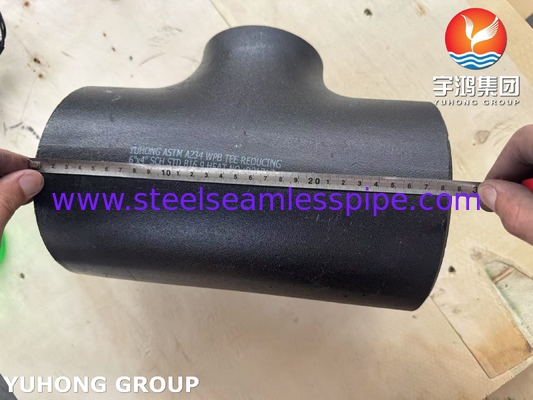

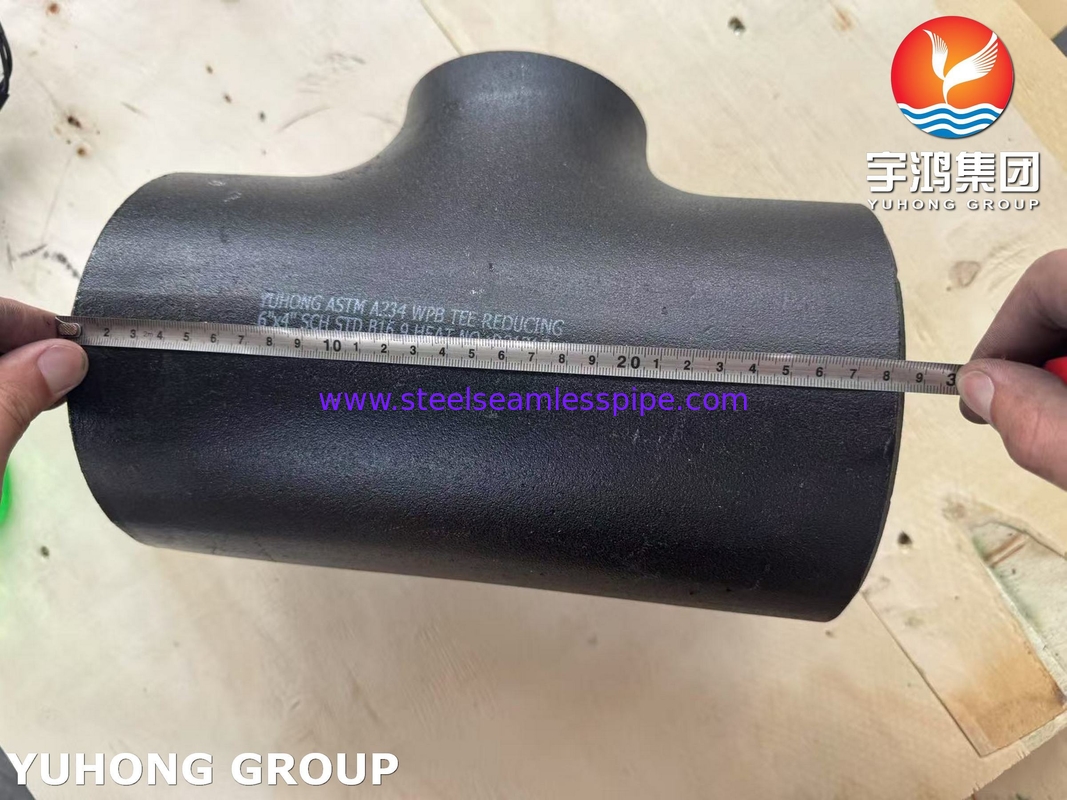

ASTM A234 WPB Carbon Steel Fitting Reducing Tee Buttwelded B16.9
Teedigunakan untuk mengubah arah cairan, dan dapat digunakan dalam pipa air, pipa minyak dan berbagai pipa transportasi bahan kimia cair.konservasi air (irigasi air), pasokan air dan drainase), energi (minyak, gas alam, industri nuklir), konstruksi dan bidang teknik lainnya.
ASTM A234 WPBKarbon Steel Buttwelded Reducing Tee adalah bahan fittings pipa standar Amerika untuk siku baja karbon, tees, reducer, caps, bends, dll. Komposisi kimia ASTM A234 WPB adalah C≤0.03 Mn=0.29~1.06P≤0.05S≤0.058Si≥0.10Cr≤0.40Mo≤0.15Ni≤0.40Cu≤0.40V≤0.08.
ASTM A234 WPB Persyaratan Kimia Pemasangan Baja Karbon
| Elemen |
Kandungan, % |
| ASTM A234 WPB |
| Karbon [C] |
≤ 0.30 |
| Mangan [Mn] |
0.29-1.06 |
| Fosfor [P] |
≤ 0.050 |
| Sulfur [S] |
≤ 0.058 |
| Silikon [Si] |
≥ 0.10 |
| Kromium [Cr] |
≤ 0.40 |
| Molybdenum [Mo] |
≤ 0.15 |
| Nikel [Ni] |
≤ 0.40 |
| Tembaga [Cu] |
≤ 0.40 |
| Vanadium [V] |
≤ 0.08 |
Fitting baja karbon ASTM A234 WPB Sifat mekanik
|
Kelas ASTM A234
|
Kekuatan tarik, min. |
Kekuatan pelepasan, min. |
Elongasi %, min |
| KSI |
KSI |
MPa |
Panjang |
Transversal |
| WPB |
60 |
35 |
240 |
22 |
14 |
ASTM A234 WPB Persyaratan Ketegangan Fitting Carbon Steel
|
Kelas dan Simbol Penandaan
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Kekuatan tarik, kisaran Ksi [MPa]
|
60-95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Kekuatan output, min, Ksi [MPa] (0,2% offset atau 0,5% extension- underload)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
Fitting baja karbon ASTM A234 WPBBidang Aplikasi Tipikal
(1) Petrokimia dan Energi
Pengangkutan minyak dan gas: Saluran pipa proses tekanan rendah untuk mengangkut media minyak, gas, dan air di saluran pipa dan kilang pengolahan dan pengolahan ladang minyak
Pekerjaan umum: Uap, kondensat, air pendingin, pipa udara terkompresi dengan suhu kerja ≤ 400 °C
Koneksi peralatan: pipa masuk dan keluar untuk pompa, katup, tangki penyimpanan, dan penukar panas.
(2) Industri tenaga listrik
Pembangkit listrik termal konvensional: pipa uap tekanan menengah dan rendah; sistem pasokan air boiler, drainase, dan kondensat; pipa sirkulasi air pendingin.
(3) Konstruksi dan Teknik Kota
Pemanasan, Ventilasi, dan AC (HVAC): pipa utama air panas/dingin, sistem air dingin AC.
Sistem perlindungan kebakaran: pipa utama penyemprotan kebakaran.
Jaringan pipa pasokan air dan drainase: pipa utama pasokan air dan pipa pengolahan air industri bangunan besar.
(4) Industri Umum
Industri manufaktur: pipa udara terkompresi pabrik, pipa minyak hidrolik, sistem sirkulasi pendingin.
Makanan dan minuman: pipa uap dan sistem air pembersih yang tidak bersentuhan langsung dengan produk (membutuhkan perawatan lapisan).
Pembangunan kapal dan teknik laut: pipa sistem sekunder seperti air dasar dan ventilasi.
