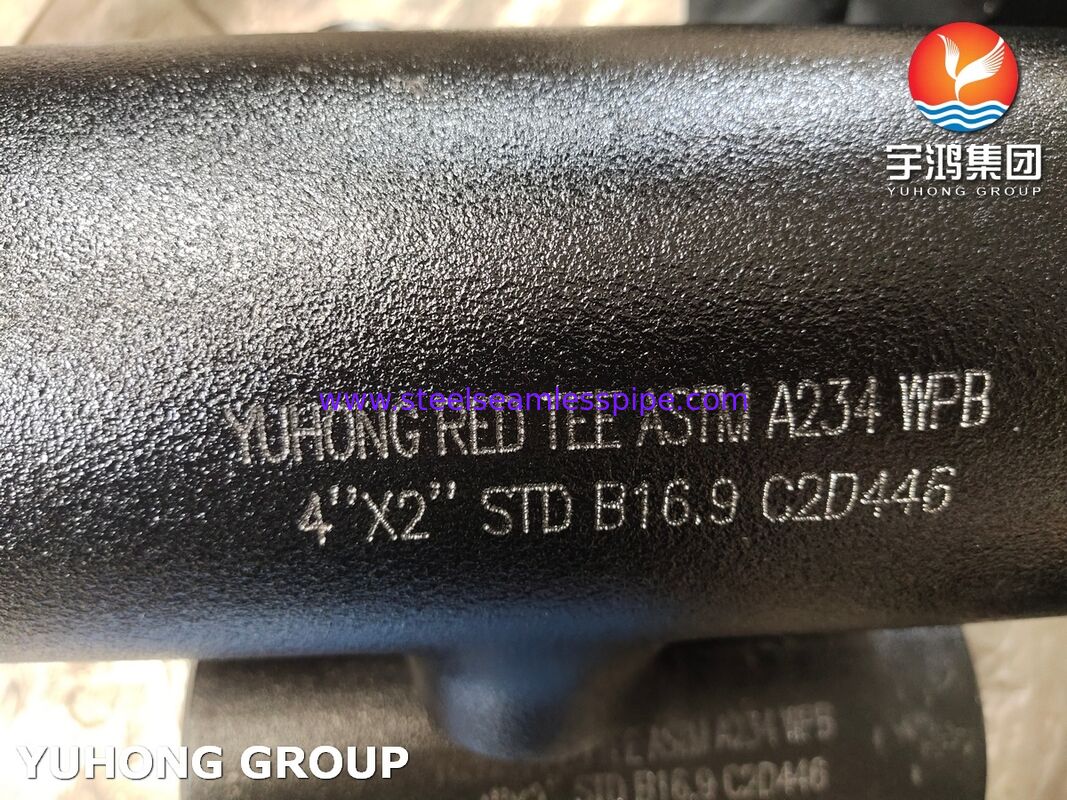

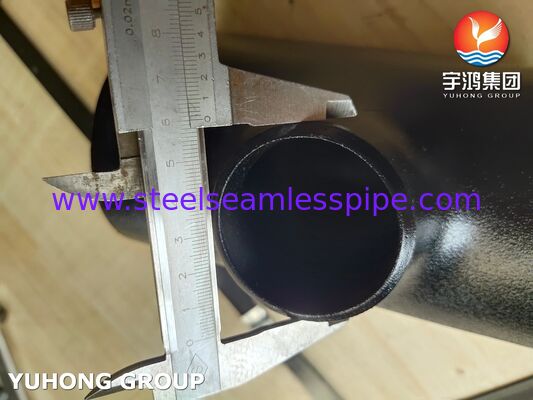

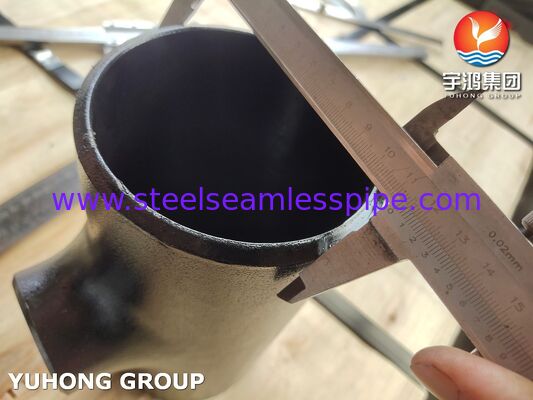

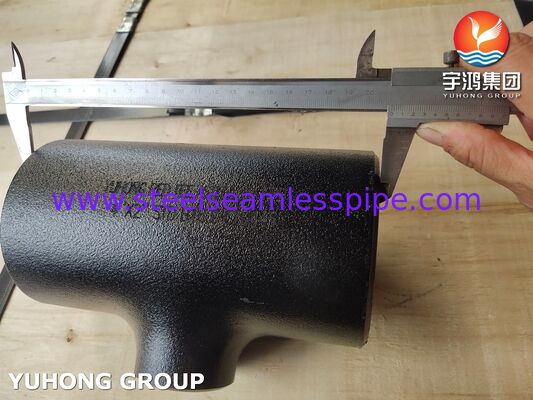

Fitting Baja Karbon ASTM A234 WPB Reducing Tee Buttwelded B16.9
Teedigunakan untuk mengubah arah fluida, dan dapat digunakan dalam saluran pipa air, saluran pipa minyak, dan berbagai saluran pipa transportasi bahan kimia cair. Ini terutama digunakan di bidang kedokteran, konservasi air (irigasi air, pasokan dan drainase air), energi (minyak bumi, gas alam, industri nuklir), konstruksi, dan bidang teknik lainnya.
ASTM A234 WPBCarbon Steel Buttwelded Reducing Tee adalah bahan fitting pipa Standar Amerika untuk siku baja karbon, tee, peredam, tutup, tekukan, dll. Komposisi kimia ASTM A234 WPB adalah C≤0.03 Mn=0.29~1.06P≤0.05S≤0.058Si≥0.10Cr≤0.40Mo≤0.15Ni≤0.40Cu≤0.40V≤0.08.
Persyaratan Kimia Fitting Baja Karbon ASTM A234 WPB
| Elemen |
Komposisi, % |
| ASTM A234 WPB |
| Karbon [C] |
≤0.30 |
| Mangan [Mn] |
0.29-1.06 |
| Fosfor [P] |
≤0.050 |
| Sulfur [S] |
≤0.058 |
| Silikon [Si] |
≥0.10 |
| Kromium [Cr] |
≤0.40 |
| Molibdenum [Mo] |
≤0.15 |
| Nikel [Ni] |
≤0.40 |
| Tembaga [Cu] |
≤0.40 |
| Vanadium [V] |
≤0.08 |
Sifat Mekanik Fitting Baja Karbon ASTM A234 WPB
|
Nilai ASTM A234
|
Kekuatan Tarik, min. |
Kekuatan Luluh, min. |
Perpanjangan %, min |
| ksi |
ksi |
MPa |
Memanjang |
Melintang |
| WPB |
60 |
35 |
240 |
22 |
14 |
Persyaratan Tarik Fitting Baja Karbon ASTM A234 WPB
|
Simbol Nilai dan Penandaan
|
WPB
|
WPC, WP11 CL1, WP12 CL2
|
WP1
|
WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1
|
WPR
|
WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3
|
WP91
|
WP911
|
WP12 CL1
|
|
Kekuatan tarik, rentang Ksi [MPa]
|
60-95
[415-655]
|
70-95 [485-655]
|
55-80 [380-550]
|
60-85
[415-585]
|
63-88 [435-605]
|
75-100 [520-690]
|
85-110 [585-760]
|
90-120 [620-840]
|
60-85 [415-585]
|
|
Kekuatan luluh, min, Ksi [MPa] (offset 0,2% atau ekstensi 0,5% - di bawah beban)
|
35 [240]
|
40 [275]
|
30 [205]
|
30 [205]
|
46 [315]
|
45 [310]
|
60 [415]
|
64 [440]
|
32 [220]
|
Utama Fitting Baja Karbon ASTM A234 WPB Aplikasi
(1) Petrokimia dan Energi
Transportasi minyak dan gas: Saluran pipa proses bertekanan rendah untuk mengangkut minyak, gas, dan media air dalam saluran pipa pengumpulan dan transportasi ladang minyak dan kilang
Pekerjaan umum: Uap, kondensat, air pendingin, saluran pipa udara terkompresi dengan suhu kerja ≤ 400 ℃
Koneksi peralatan: Pipa masuk dan keluar untuk pompa, katup, tangki penyimpanan, dan penukar panas.
(2) Industri tenaga listrik
Pembangkit listrik termal konvensional: saluran pipa uap bertekanan sedang dan rendah; Air umpan boiler, drainase, dan sistem kondensat; Saluran pipa sirkulasi air pendingin.
(3) Konstruksi dan Rekayasa Kota
Pemanasan, Ventilasi, dan Tata Udara (HVAC): Pipa Utama Air Panas/Dingin, Sistem Air Dingin AC.
Sistem proteksi kebakaran: Pipa utama sprinkler kebakaran.
Jaringan saluran pipa pasokan dan drainase air: pipa pasokan air utama dan saluran pipa pengolahan air industri bangunan besar.
(4) Industri Umum
Industri manufaktur: Saluran pipa udara terkompresi pabrik, saluran pipa oli hidrolik, sistem sirkulasi pendingin.
Makanan dan minuman: Saluran pipa uap dan sistem air pembersih yang tidak bersentuhan langsung dengan produk (membutuhkan perawatan pelapisan).
Rekayasa perkapalan dan kelautan: saluran pipa sistem sekunder seperti air lambung kapal dan ventilasi.
