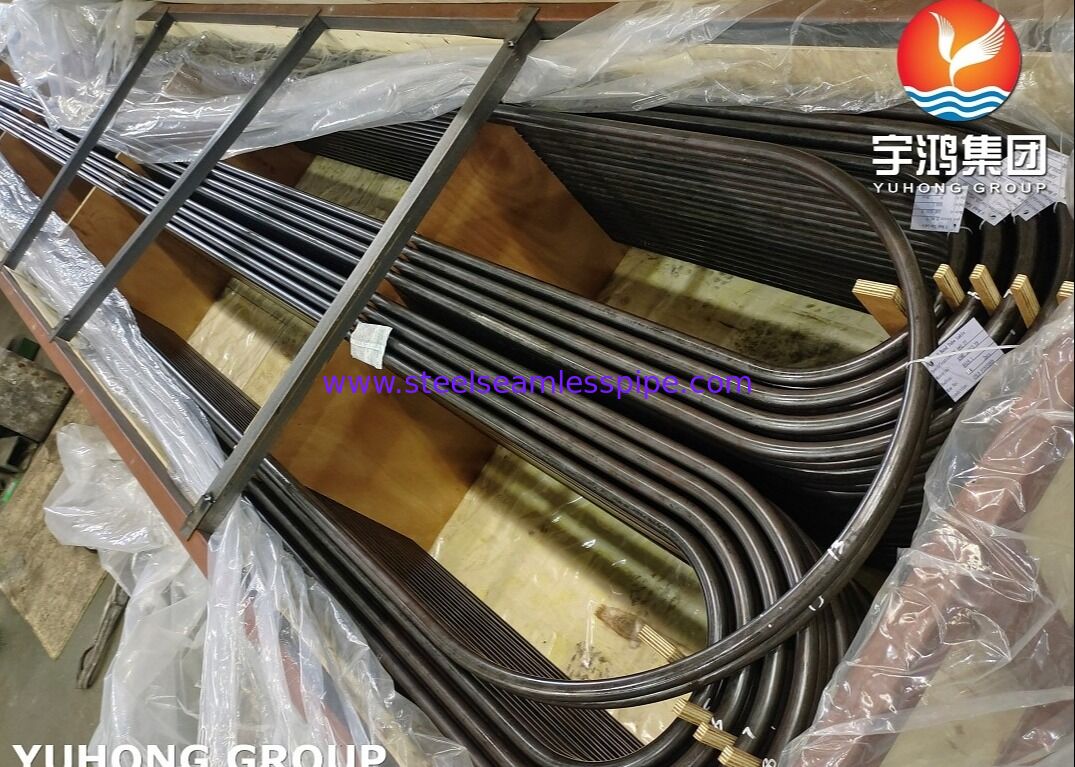

PIPA U BEND BAJA PADUAN ASTM A213 T9 SEAMLESS UNTUK TUKAR PANAS
ASTM A213 T9 Pipa Baja Paduan Feritik dan Austenitik Seamless untuk Boiler, Superheater, Pipa Penukar Panas.
Pipa ASME SA213 T9 berguna dalam perangkat daya modern yang beroperasi dengan efisiensi tinggi untuk menjamin pengoperasian jangka panjang, e, dan bebas masalah. Pipa ASTM a213 T9 digunakan untuk memanaskan air yang disirkulasikan melalui sistem perpipaan loop tertutup untuk pemanasan fasilitas umum dan air layanan. Sistem suhu rendah umumnya beroperasi di bawah 200°C. Sistem suhu sedang umumnya beroperasi antara 200 dan 250°C. Pipa Boiler SA213 T9 dibuat dari baja karbon tahan panas dan baja paduan rendah yang dapat menahan beban pada berbagai tekanan dan suhu. Pipa boiler berguna untuk bagian dari peralatan jenis energi seperti boiler, pemanas super, ekonomiser, penukar panas, dll. Pipa boiler T9 diproduksi sebagai canai panas atau ditarik dingin dengan proses manufaktur las dan seamless.
Nilai ASTM A213 T9 yang mengandung huruf H dalam penunjukan mereka memiliki persyaratan yang berbeda dari nilai serupa yang tidak mengandung huruf H. Persyaratan yang berbeda ini memberikan kekuatan creep-rupture yang lebih tinggi daripada yang biasanya dapat dicapai dalam nilai serupa tanpa persyaratan yang berbeda ini. Pipa ASTM A213 T9 harus dibuat dengan proses seamless dan harus selesai panas atau selesai dingin, seperti yang ditentukan. Grade TP347HFG harus selesai dingin. Perlakuan panas harus dilakukan secara terpisah dan selain pemanasan untuk pembentukan panas. Baja paduan feritik dan baja tahan karat feritik harus dipanaskan kembali. Di sisi lain, pipa baja tahan karat austenitik harus disediakan dalam kondisi yang diberi perlakuan panas. Sebagai alternatif, segera setelah pembentukan panas, sementara suhu pipa tidak kurang dari suhu larutan minimum, pipa dapat dipadamkan secara individual dalam air atau didinginkan dengan cepat dengan cara lain. Uji tarik, uji kekerasan, uji perataan, dan uji pelebaran harus dilakukan pada setiap pipa. Juga, setiap pipa harus dikenakan uji listrik non-destruktif atau uji hidrostatik.
PIPA SEAMLESS BAJA PADUAN SPESIFIKASI ASTM A213
A213 sering disebut pipa chrome moly karena komposisi kimia Molybdenum (Mo) dan Chromium (Cr). Molybdenum meningkatkan kekuatan baja serta batas elastis, ketahanan terhadap keausan, kualitas dampak, dan kemampuan pengerasan. Moly meningkatkan ketahanan terhadap pelunakan, menahan pertumbuhan butir dan membuat baja kromium kurang rentan terhadap kerapuhan. Moly adalah aditif tunggal yang paling efektif yang meningkatkan kekuatan creep suhu tinggi. Ini juga meningkatkan ketahanan korosi baja, dan menghambat pitting. Chromium (atau chrome) adalah konstituen penting dari baja tahan karat. Setiap baja dengan 12% atau lebih Chrome dianggap tahan karat. Chrome hampir tak tergantikan dalam menahan oksidasi pada suhu tinggi. Chrome meningkatkan kekuatan tarik, hasil, dan kekerasan pada suhu kamar. Komposisi pipa baja paduan chrome moly membuatnya ideal untuk digunakan di pembangkit listrik, kilang, pabrik petrokimia, dan layanan ladang minyak di mana cairan dan gas diangkut pada suhu dan tekanan yang sangat tinggi.
GRADE MATERIAL PIPA SEAMLESS BAJA PADUAN
| Nilai |
UNS |
Nomor Baja |
Nama Dagang |
| T9 |
S50400 |
1.7386 |
9Cr-1Mo |
PIPA SEAMLESS BAJA PADUAN Sifat Mekanik
| Nilai |
Kekuatan Tarik, MPa |
Kekuatan Luluh, MPa |
Perpanjangan, % |
Kekerasan, HB |
| T9 |
415 min |
205 min |
30 min |
179 maks |
PIPA SEAMLESS BAJA PADUAN Komposisi Kimia
|
Nilai
|
C≤
|
Mn
|
P≤
|
S≤
|
Si≤
|
Mo
|
| T9 |
0.15 maks |
0.30~0.60 |
0.025 |
0.025 |
0.25-1.0 |
0.90~1.10 |
PIPA SEAMLESS BAJA PADUAN Toleransi SA213 T9
| Diameter Luar |
Toleransi OD |
Toleransi WT |
Toleransi Ovalitas |
Toleransi Panjang Potong |
| OD≤ 12, 7 mm |
± 0, 13 mm |
± 15 % |
– |
+ 3, 18 mm, – 0 mm |
| 12, 7 mm < OD ≤ 38, 1 mm |
± 0, 13 mm |
± 10 % |
maks, 1, 65 mm |
+ 3, 18 mm, – 0 mm |
| 38, 1 mm < OD ≤ 88, 9 mm |
± 0, 25 mm |
± 10 % |
maks, 2, 41 mm |
+ 4, 76 mm, – 0 mm
|
