ASTM A403 WP304 Stainless Steel Pipe Cap Butt Weld Fitting ASME B16.9
Ringkasan Produk
ASTM A403 WP304/WP304L Kap las punggung baja tahan karatadalah fittings pipa stainless steel austenit yang dirancang untuk menutup ujung sistem pipa, nozzle peralatan dan jalur proses.Tutup yang disediakan dengan ujung bantalan-sweld untuk pengelasan langsung ke pipa yang berdekatan.
Diproduksi untukASTM A403/ASME SA403dan berdimensi untukASME B16.9, tutup pipa stainless steel ini tersedia dalam berbagai ukuran nominal dan ketebalan dinding untuk pipa proses, petrokimia, minyak & gas, listrik dan aplikasi peralatan industri.
Spesifikasi Produk
| Artikel |
Spesifikasi |
| Produk |
Kap Las Butt Baja Rinsing |
| Kelas material |
ASTM A403 WP304 / WP304L |
| UNS |
S30400 / S30403 |
| Jenis bahan |
Baja tahan karat austenit |
| Jenis Produk |
Tutup pipa / Tutup ujung |
| Standar Produksi |
ASTM A403 / ASME SA403 |
| Standar Dimensi |
ASME B16.9 |
| Hubungan |
Pemasangan Butt (BW) |
| Jangkauan Ukuran |
1/8 "-48" NB |
| Ketebalan dinding |
SCH 10S-XXS |
| Persiapan Akhir |
ASME B16.25 jika berlaku |
| Pengolahan Panas |
Solusi yang diobati panas |
| Permukaan |
Digoreng / Digulingkan / Diproses sesuai kebutuhan |
| Pemeriksaan |
Dimensi, Visual, PMI, NDT sesuai kebutuhan |
| Sertifikasi |
EN 10204 3.1 tersedia |
Bahan ASTM A403 WP304 / WP304L
ASTM A403 mencakup fittings austenit stainless steel untuk aplikasi pipa tekanan.WP304 dan WP304Ladalah jenis stainless steel krom-nikel yang biasa digunakan di mana ketahanan korosi, kesuburan dan kinerja layanan proses umum diperlukan.
WP304 vs WP304L
Perbedaan utama material adalah kandungan karbon.
| Kelas |
UNS |
Karbon |
Karakteristik Tipikal |
| WP304 |
S30400 |
≤ 0,08% |
Baja tahan karat 304 untuk tujuan umum |
| WP304L |
S30403 |
≤ 0,03% |
Kelas karbon rendah untuk aplikasi las |
Batas karbon yang lebih rendah dari WP304L membantu mengurangi risiko precipitasi kromium karbida selama pengelasan dan oleh karena itu biasanya ditentukan untuk sistem pipa yang diproduksi yang melibatkan pengelasan ekstensif.
Desain Cap Las Butt Stainless Steel
Sebuah tutup las butt dipasang di atas ujung terbuka pipa atau perlengkapan dan dilas di sekitar lingkarnya.
- Pengelasan langsung pipa ke perlengkapan
- Sambungan las terus menerus
- Profil eksternal yang kompak
- Perataan yang tepat dengan sistem pipa
- Kompatibilitas dengan persyaratan dimensi ASME B16.9
Tutup dapat disediakan untuk ukuran pipa standar serta persyaratan khusus yang dipilih.
ASME B16.9 Dimensi
ASME B16.9 memberikan persyaratan dimensi untuk fittings las butt yang dibuat di pabrik.Kombinasi ukuran dan ketebalan dinding yang tersedia dapat dipilih sesuai dengan spesifikasi pipa yang terhubung.
Istilah dinding yang umum adalah:
- SCH 5S
- SCH 10S
- SCH 20S
- SCH 40S
- SCH 80S
- SCH 120
- SCH 160
- XXS
Ketersediaan yang sebenarnya tergantung pada ukuran, kelas material dan persyaratan dimensi yang berlaku.
Jenis tutup baja tahan karat yang tersedia
YUHONG dapat memasok tutup las but stainless steel dalam berbagai konfigurasi dan kelas bahan sesuai dengan kebutuhan proyek.

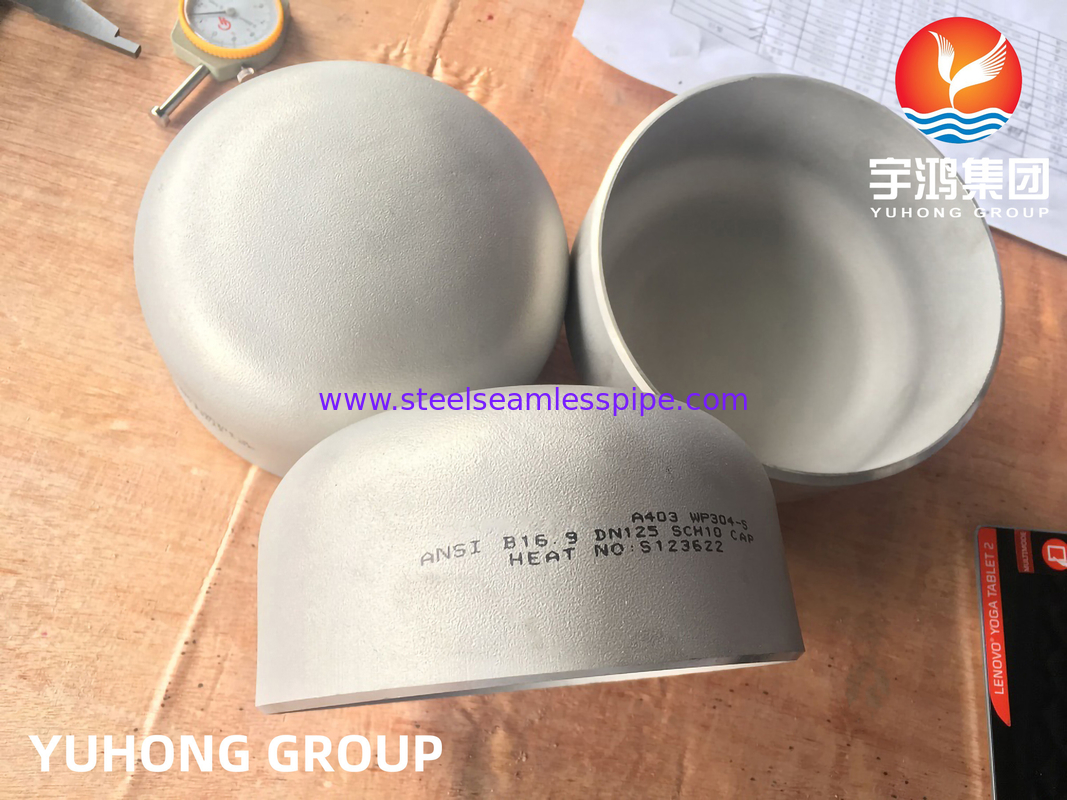

WP304 Tutup Las Butt
A403 WP304 tutup baja tahan karatumumnya dipilih untuk pipa proses umum dan aplikasi peralatan di mana baja tahan karat standar 304 memberikan ketahanan korosi yang diperlukan.
WP304L Butt Weld Cap
A403 WP304L tutup baja tahan karatcocok untuk sistem pipa las di mana versi baja tahan karat 304 dengan karbon rendah ditentukan.
Tutup pipa stainless steel khusus
Ukuran khusus, ketebalan dinding dan persyaratan inspeksi dapat dipertimbangkan sesuai dengan gambar, spesifikasi pipa atau pesanan pembelian.
Aplikasi
ASTM A403 WP304 / WP304L tutup las butt digunakan untuk pipa dan peralatan terminasi di:
- pipa minyak & gas
- Pabrik Petrokimia
- Pengolahan Kimia
- Pembuatan pipa kilang
- Generasi Listrik
- Sistem penukar panas
- Kapal Tekanan
- Peralatan Proses
- Pengolahan Air
- Pipa Industri
- Pembangunan Kapal
- Peralatan Mekanis Umum
Tutup dapat digunakan untuk menutup ujung pipa, koneksi peralatan dan cabang pipa proses yang dipilih di mana penutupan ujung las diperlukan.
Mengapa Pilih WP304 / WP304L Butt Weld Caps?
- Ketahanan Korosi- Kandungan kromium dari 304 stainless steel memberikan ketahanan terhadap banyak lingkungan atmosfer dan proses yang umum.
- Kemampuan pengelasan- WP304L menyediakan pilihan karbon rendah untuk pembuatan las dan sering dipilih ketika persyaratan las adalah bagian penting dari desain pipa.
- Sambungan Butt-Weld- Konfigurasi BW memungkinkan tutup untuk dilas langsung ke pipa, menghasilkan sambungan pipa yang kompak dan terus menerus.
- Standardized Dimensi- Persyaratan dimensi ASME B16.9 membantu memastikan kompatibilitas dengan komponen pipa berkasut standar.
- Ketersediaan Ukuran Besar- Produk dapat disediakan dalam berbagai ukuran nominal dan ketebalan dinding sesuai dengan spesifikasi yang berlaku.
Manufaktur dan Inspeksi
Tergantung pada spesifikasi proyek, inspeksi dapat mencakup:
- Analisis komposisi kimia
- Pengujian Mekanis
- Verifikasi Pengolahan Panas
- Pemeriksaan Visual

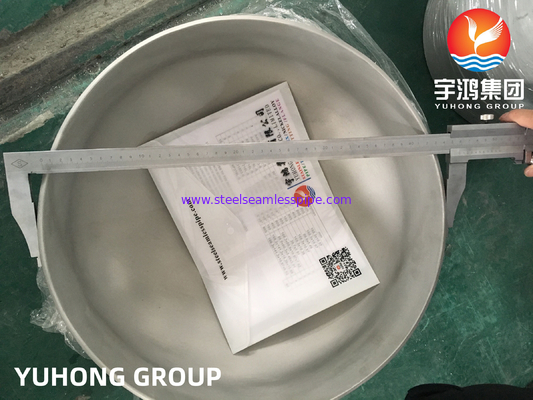

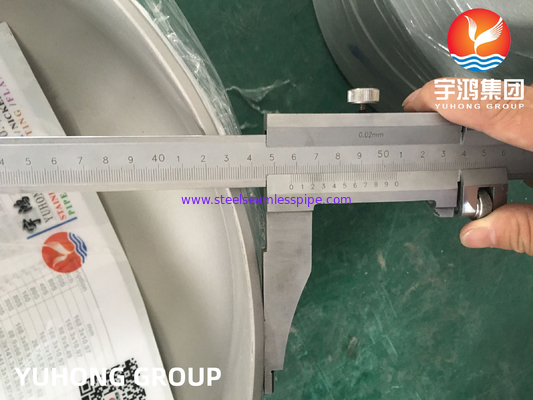

- Pemeriksaan Dimensi
- Pengujian Kekerasan

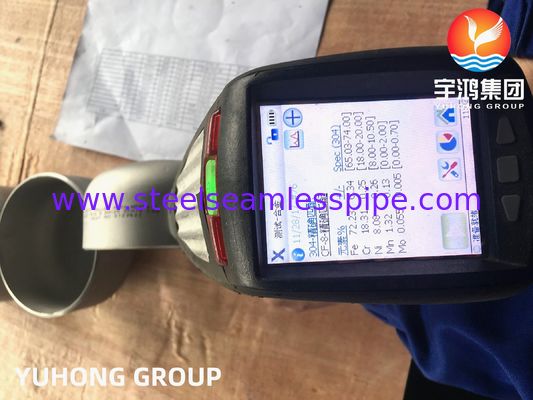

- Identifikasi Material Positif (PMI)
- Uji Penetrant Cairan (PT)
- Uji Ultrasonik (UT)
- Inspeksi pihak ketiga lainnya
Sertifikat pengujian bahan dapat diberikan sesuai denganEN 10204 3.1atau persyaratan proyek.
Standar yang berlaku
Produk dapat disediakan sesuai dengan:
- ASTM A403 / ASME SA403- Fittings pipa austenit stainless steel yang dipotong
- ASME B16.9- Fittings Buttwelding buatan pabrik
- ASME B16.25- Buttwelding Ends
- EN 10204- Dokumen Inspeksi
Standar tambahan dapat dipertimbangkan sesuai dengan spesifikasi proyek.
WP304 vs WP304L Tutup Baja Tidak Berlemak
| Artikel |
WP304 |
WP304L |
| UNS |
S30400 |
S30403 |
| Batas Karbon |
≤ 0,08% |
≤ 0,03% |
| Kromium |
18.0-20.0% |
18.0-20.0% |
| Nikel |
80,0-11,0% |
80,0-12,0% |
| Keluarga Material |
Baja tahan karat austenit |
Baja tahan karat austenit |
| Kemampuan pengelasan |
Bagus sekali. |
Khususnya cocok untuk pembuatan las |
| Penggunaan Tipikal |
pipa proses umum |
Pipa dan peralatan proses las |
Kelas akhir harus dipilih sesuai dengan spesifikasi bahan pipa, prosedur las dan kondisi operasi.
Jangkauan Pasokan Produk
YUHONG bisa memasokASTM A403 WP304 / WP304L tutup las punggung baja tahan karatdengan:
- 1/8 "-48" kisaran ukuran nominal
- Opsi ketebalan dinding SCH 5S-XXS
- Ujung las bokong
- Ukuran standar dan disesuaikan
- Permukaan acar, meledak atau diproses
- 3.1 sertifikasi bahan
- PMI dan inspeksi pihak ketiga bila diperlukan
FAQ
Apa itu tutup ASTM A403 WP304?
Ini adalah fitting pipa stainless steel austenit yang diukir yang diproduksi sesuai dengan ASTM A403 WP304 dan dirancang untuk menutup ujung sistem pipa menggunakan koneksi pengelasan butt.
Apa perbedaan antara WP304 dan WP304L?
Perbedaan utama adalah batas karbon.WP304L memiliki kandungan karbon maksimum 0,03%, dibandingkan dengan 0,08% untuk WP304, membuat WP304L pilihan umum untuk pembuatan las.
Standar apa yang digunakan untuk ukuran tutup?
Untuk fittings las butt standar yang dibuat di pabrik, standar dimensi adalahASME B16.9.
Apakah ini tutup pipa tanpa jahitan?
Jalur manufaktur harus dikonfirmasi terhadap spesifikasi pesanan khusus. ASTM A403 mengizinkan bentuk produk yang berbeda dan proses manufaktur tergantung pada perlengkapan dan kelas.Oleh karena itu, kondisi pasokan harus ditentukan ketika konstruksi tanpa jahitan diperlukan..
Ukuran apa yang tersedia?
Spesifikasi produk yang ada mencakup:1/8" sampai 48" NB, dengan ketebalan dinding dari Jadwal 10S sampai XXS. Persyaratan khusus dapat ditinjau sesuai dengan gambar atau spesifikasi proyek.
Bisakah Anda menyediakan tutup WP304L untuk pembuatan kapal tekanan?
Ya, tutup las punggung WP304/WP304L dapat disediakan untuk aplikasi pipa dan peralatan, termasuk proyek pembuatan kapal bertekanan dan peralatan proses yang dipilih,tunduk pada desain dan spesifikasi material yang berlaku.
