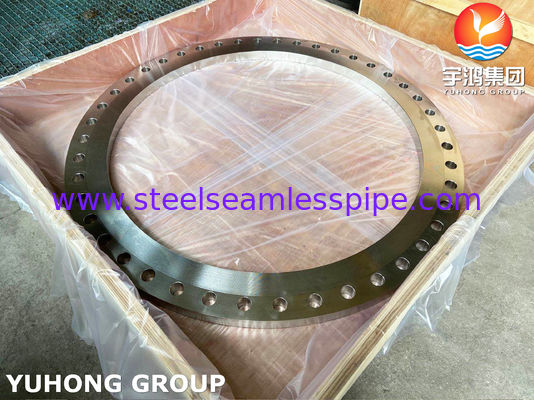

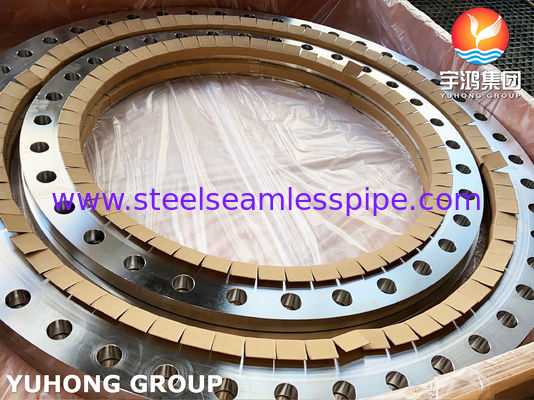

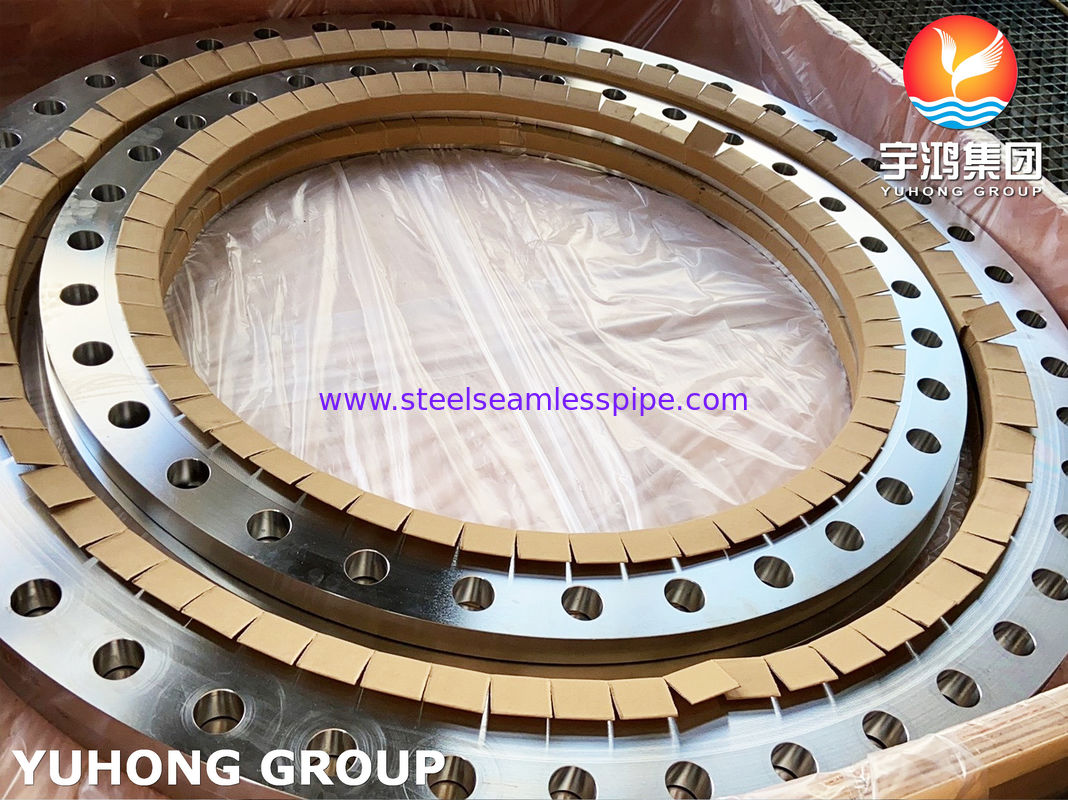

Flensa Slip-On ASTM A240 SS904L yang Dibuat dengan Permukaan Datar AWWA C207 dan Dimensi Kustom

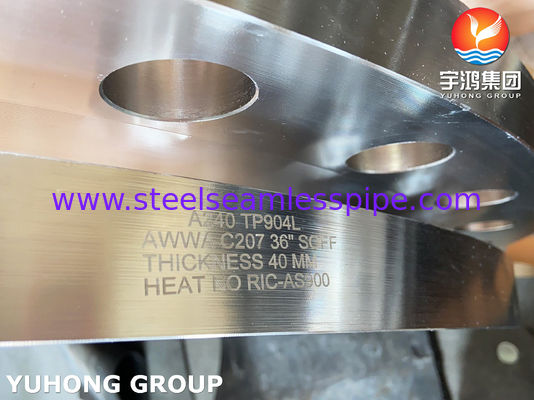

Pelat ASTM A240 SS904L UNS N08904 Flensa Slip-On Fabrikasi dengan Wajah Datar diproduksi dari pelat baja tahan karat 904L, dengan UNS N08904 / EN 1.4539 sebagai sebutan materialnya yang umum.

Berbeda dengan flensa tempa, produk ini diproduksi melalui proses fabrikasi pelat, biasanya melibatkan pemotongan pelat, pembentukan atau fabrikasi, pengelasan jika diperlukan, dan pemesinan presisi. Rute manufaktur ini memberikan fleksibilitas untuk flensa berdiameter besar, dimensi yang disesuaikan, dan konfigurasi baut spesifik proyek.

Flensa ini memiliki konfigurasi Slip-On dengan Wajah Datar (FF) dan cocok untuk sambungan baut dalam sistem perpipaan layanan kimia, proses, dan layanan korosif lainnya.

Flensa AWWA C207 ditujukan untuk pemasangan pada pipa baja, fitting, katup, atau perlengkapan lainnya dalam layanan utilitas air. Standar ini menentukan dua jenis flensa umum: flensa slip-on tipe cincin (juga dikenal sebagai flensa cincin atau flensa pelat) dan flensa buta. Keduanya adalah flensa baja tanpa hub. Standar ini juga memberikan informasi tambahan untuk dimensi flensa hub baja di Lampiran B.

Flensa AWWA C207 diklasifikasikan menjadi empat kelas sesuai dengan batas tekanan kerja: Kelas B (86 psi), Kelas D (175-150 psi), Kelas E (275 psi), dan Kelas F (300 psi). Batas tekanan ini untuk kondisi dan suhu yang umum dalam layanan utilitas air.

Flensa Slip-On diposisikan di atas pipa sambungan sebelum pengelasan. Lubangnya diproduksi sesuai dengan diameter luar pipa dan konfigurasi dinding yang ditentukan.

Parameter dimensi tipikal meliputi:

• Ukuran Nominal
• Diameter Luar Flensa
• Diameter Lubang
• Ketebalan Flensa
• Diameter Lingkaran Baut
• Diameter Lubang Baut
• Jumlah Lubang Baut
• Panjang Hub
• Kerataan Wajah
• Finishing Wajah

Dimensi dapat diproduksi sesuai dengan gambar proyek atau persyaratan dimensi flensa yang berlaku.

• Desain Wajah Datar (FF) menyediakan permukaan dudukan gasket yang rata di seluruh permukaan flensa
• Konfigurasi FF harus dipilih bersama dengan flensa pasangan, gasket, dan sistem baut yang kompatibel untuk memastikan perakitan sambungan yang tepat

• Perpipaan Proses Kimia
• Sistem Transfer Asam
• Sistem Penyimpanan Kimia
• Pemrosesan Asam Fosfat
• Peralatan Proses Asam Sulfat
• Pemrosesan Pupuk
• Peralatan Pulp dan Kertas
• Sistem Desalinasi
• Perpipaan Proses Kelautan
• Peralatan Proses Korosif
• Pengolahan Air Industri

• Tangki Penyimpanan Kimia
• Bejana Proses
• Saluran Transfer Asam
• Perpipaan Proses Berdiameter Besar
• Skid Pemrosesan Kimia
• Penukar Panas
• Pompa
• Katup
• Peralatan Pencampur
• Sistem Penyimpanan dan Transfer

SS904L tidak boleh dianggap sebagai pengganti universal untuk 316L. Pemilihan harus didasarkan pada kimia proses aktual, suhu, dan mekanisme korosi.
