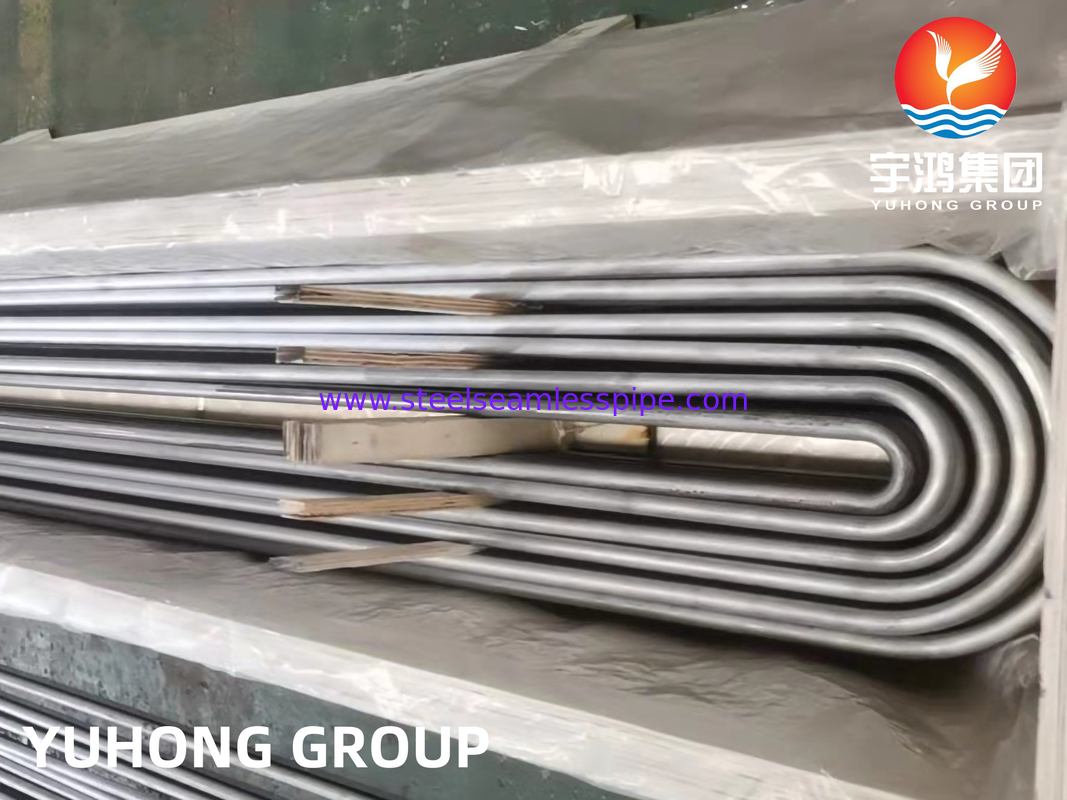

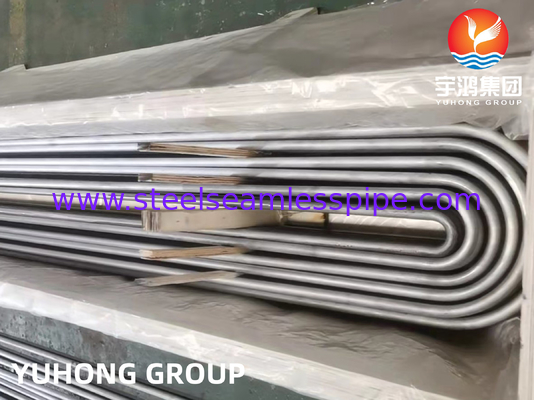

ASME SA213 TP444 Stainless Steel U Bend Heat Exchanger Tube
Pengantar
ASME SA213 TP444 adalah tabung stainless steel ferritik yang dirancang untuk suhu tinggi dan lingkungan korosif, yang umum digunakan dalam penukar panas, boiler, dan superheater.Desain U-bend memungkinkan ekspansi termal dan transfer panas yang efisien dalam penukar panas cangkang dan tabung.
Spesifikasi bahan
Standar: ASME SA213 (Boiler, Superheater, dan Tabung Penukar Panas Ferritic dan Austenitic Alloy-Steel yang Tanpa Jajar)
Kelas: TP444 (Baja tahan karat feritik dengan ketahanan korosi yang ditingkatkan)
Penunjukan UNS: S44400
Komposisi Kimia
|
Elemen
|
Komposisi (%)
|
|
Besi (Cr)
|
17.5 - 19.5
|
|
Molybdenum (Mo)
|
1.75 - 2.50
|
|
Nikel (Ni)
|
≤ 1.00
|
|
Mangan (Mn)
|
≤ 1.00
|
|
Silikon (Si)
|
≤ 1.00
|
|
Karbon (C)
|
≤ 0.025
|
|
Nitrogen (N)
|
≤ 0.035
|
|
Titanium (Ti) / Niobium (Nb)
|
Stabil (untuk peningkatan ketahanan korosi)
|
Sifat Mekanis
|
Properti
|
Nilai
|
|
Kekuatan tarik
|
≥ 415 MPa (60 ksi)
|
|
Kekuatan Hasil
|
≥ 275 MPa (40 ksi)
|
|
Perpanjangan
|
≥ 20%
|
|
Kekerasan (Rockwell B)
|
≤ 90 HRB
|
Fitur & Keuntungan Utama
Ketahanan Korosi yang sangat baik ️ Tahan terhadap pengeboran, korosi celah, dan retakan korosi stres (SCC) di lingkungan klorida.
Kinerja Suhu Tinggi
Struktur ferritik Magnetik, dengan ketahanan yang baik terhadap oksidasi dan skala.
Stabilisasi dengan Ti/Nb ️ Menghindari sensitisasi dan korosi intergranular.
Desain U-Bend memungkinkan ekspansi termal, mengurangi stres, dan meningkatkan efisiensi transfer panas.
Aplikasi
Mesin penukar panas kerucut dan tabung
Kondensator & penguap
Pemanas pembangkit listrik & superheater
Peralatan pengolahan kimia
Pabrik pengolahan minyak & gas
Manufaktur & Pengujian
Konstruksi tanpa jahitan (ditarik dingin atau selesai panas)
U-bend forming (bending dingin dengan radius yang tepat)
Pengujian non-destruktif (NDT) (Eddy current, hydrostatic, ultrasonic)
Pengolahan panas (Dianalisis untuk ketahanan korosi optimal)
Perbandingan dengan Kelas Lainnya
|
Kelas
|
Jenis
|
Perbedaan Utama
|
|
TP304/TP316
|
Austenit
|
Kandungan Ni yang lebih tinggi, ketahanan yang lebih baik
|
|
TP430
|
Ferritik
|
Mo yang lebih rendah, ketahanan korosi yang lebih rendah
|
|
TP444
|
Ferritik
|
Mo & stabilisasi yang lebih tinggi, resistensi klorida yang lebih baik
|
Kesimpulan
ASME SA213 TP444 U-bend tube sangat ideal untuk aplikasi penukar panas korosif dan suhu tinggi, menawarkan ketahanan klorida yang unggul dibandingkan dengan kelas ferit standar.Desain U-bendnya meningkatkan kinerja termal sambil meminimalkan tekanan mekanik.
