ASME SA266 Gr.2N Heat Exchanger Tube Sheet sesuai dengan ASME Sec VIII

Detail produk:

Tempat asal:	Cina
Nama merek:	YUHONG
Sertifikasi:	ASME, ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Nomor model:	A182, EN10088, A105, A694

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 PC
Harga:	Dapat dinegosiasikan
Kemasan rincian:	Kotak kayu lapis / Pallet
Waktu pengiriman:	3-5 minggu
Syarat-syarat pembayaran:	T/T, L/C, D/P, D/A
Menyediakan kemampuan:	500 Ton/Bulan

Kontak

Semua produk

Pipa Seamless Stainless Steel (277)

Tabung Mulus Stainless Steel (269)

Pipa Stainless Steel Dupleks (128)

Tabung Baja Tahan Karat Dupleks (27)

Tabung jarum (86)

Tabung Sirip (596)

Penukar panas (10)

Tabung Penukar Panas (419)

Paket tabung penukar panas (37)

Lembar Tabung Penukar Panas (117)

penyekat penukar panas (35)

Pendingin udara (7)

Kapal Tekanan (2)

Pipa Las Stainless Steel (57)

Tabung Las Stainless Steel (113)

Nikel paduan pipa (258)

Tabung Paduan Nikel (75)

Tabung paduan tembaga (210)

Tabung Baja Paduan (173)

tabung titanium (9)

Bright Annealed Tube (153)

Tabung Boiler (138)

pemasangan baja (784)

Flensa Baja (574)

Yang lain (384)

Detil Deskripsi produk

Produk:

Lembar Tabung Penukar Panas

Specification:

ASTM SA266

Bahan:

GR.2N

Aplikasi:

Penukar panas

Menyoroti:

EN10028 Tabung Komponen Penukar Panas

1.4541 Tabung Komponen Penukar Panas

ASME SA266 Gr.2N Heat Exchanger Tube Sheet sesuai dengan ASME Sec VIII

Apa spesifikasi ASME SA266 Gr.2N?

Spesifikasi ASME SA-266 Gr.2N mencakup tempa baja karbon yang digunakan dalam wadah tekanan dan penukar panas, terutama untuk lembaran tabung.Bahan ini banyak digunakan dalam penukar panas cangkang dan tabung, kondensator, dan boiler karena sifat mekaniknya yang baik, weldability, dan biaya efektif.

Penunjukan "2N" menunjukkan bahwa bahan tersebut disediakan dalam kondisi yang dirawat panas yang normal, yang meningkatkan kekuatan dan ketangguhan dibandingkan dengan kelas yang tidak normal.

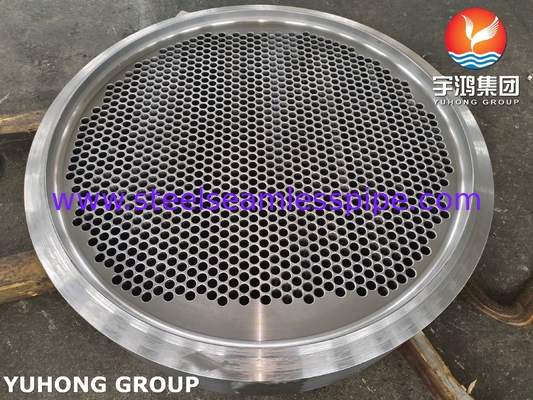

ASME SA266 Gr.2N Heat Exchanger Tube Sheet sesuai dengan ASME Sec VIII 0

Komposisi kimia (ASME SA-266 Gr.2N)

Elemen	Komposisi (%)
Karbon (C)	≤ 0.25
Mangan (Mn)	0.60 ¢ 1.35
Fosfor (P)	≤ 0.025
Sulfur (S)	≤ 0.025
Silikon (Si)	0.15 ¢ 0.35
Nikel (Ni)	≤ 0,40 (opsional untuk ketahanan suhu rendah)

Sifat Mekanis

Properti	Nilai
Kekuatan tarik	485 620 MPa (70 90 ksi)
Kekuatan hasil (min)	260 MPa (38 ksi)
Elongasi (menit)	21%
Kekerasan (Brinell, maksimal)	187 HB

Pengolahan Panas

Dinormalisasi (N) untuk memperbaiki struktur butir dan meningkatkan sifat mekanik.

Opsional Post-Weld Heat Treatment (PWHT) jika pengelasan dilakukan.

Mengapa menggunakan SA-266 Gr.2N untuk tabung lembaran penukar panas?

Keuntungan

Biaya-efektif Lebih ekonomis daripada lembaran tabung stainless steel atau paduan nikel.

Kemampuan pengelasan yang baik Kompatibel dengan teknik pengelasan umum (SMAW, GTAW, SAW).

Kesesuaian dengan Kode ASME Mengikuti Kode ASME Boiler dan Kapal Tekanan (BPVC), Bagian VIII untuk Kapal Tekanan.

Ketahanan Korosi Sedang ️ Cocok untuk lingkungan yang tidak parah jika dirawat dengan benar.

Pembatasan

Tidak untuk Layanan Korosif Tinggi ️ Membutuhkan pelapis atau pelapis jika terkena media asam/agresif.

Penggunaan Terbatas di Suhu Tinggi

Risiko Korosi Galvanik Jika dipasangkan dengan tabung baja tahan karat atau paduan nikel (misalnya, UNS N08810), isolasi atau perlindungan katodik mungkin diperlukan.

Pertimbangan Desain & Pembuatan Tubesheet

Kode Desain & Standar

ASME BPVC Bagian VIII, Div. 1 atau 2 (UG-34 untuk kepala/tabung datar).

TEMA (Asosiasi Produsen Tukang Tubular) untuk pola lubang & toleransi.

Metode pemasangan tabung ke lembaran tabung

Metode	Deskripsi
Ekspansi Mekanis	Tabung digulung ke dalam lubang agar pas.
Pengelasan Segel	Mencegah kebocoran antara tabung dan lembaran tabung.
Pengelasan Kekuatan	Memberikan integritas struktural di bawah tekanan tinggi.
Pengikatan Ledakan	Digunakan untuk lembaran tabung lapis (baja karbon + lapisan tahan korosi).

Mesin & Kontrol Kualitas

Pengeboran presisi ️ Diameter lubang, pitch, dan keselarasan harus memenuhi standar TEMA.

Pengujian Non-Destructive (NDT) Pengujian Ultrasonik (UT), Penetrant Pewarna (PT), atau Radiografi (RT) untuk inspeksi las.

Fasilitas permukaan

Aplikasi umum lembar tabung SA-266 Gr.2N

Minyak & Gas √ Penukar panas di kilang.

Pembangkit Listrik ️ Kondensator dan pemanas air.

Pengolahan Kimia ️ Penukar suhu sedang.

Sistem HVAC  Aplikasi pendingin industri.

Bahan Alternatif untuk Lembar Tabung

Jika SA-266 Gr.2N tidak cocok, pertimbangkan:

SA-266 Gr.3 (Baja karbon kekuatan tinggi).

SA-516 Gr.70 (Baja kapal bertekanan).

Baja tahan karat (SA-240 Tipe 304/316)

Lapisan tabung berlapis (SA-263/SA-264)

Lembar tabung ASME SA-266 Gr.2N adalah pilihan yang dapat diandalkan dan ekonomis untuk penukar panas tekanan dan suhu sedang.dan manufaktur memastikan kinerja jangka panjang.

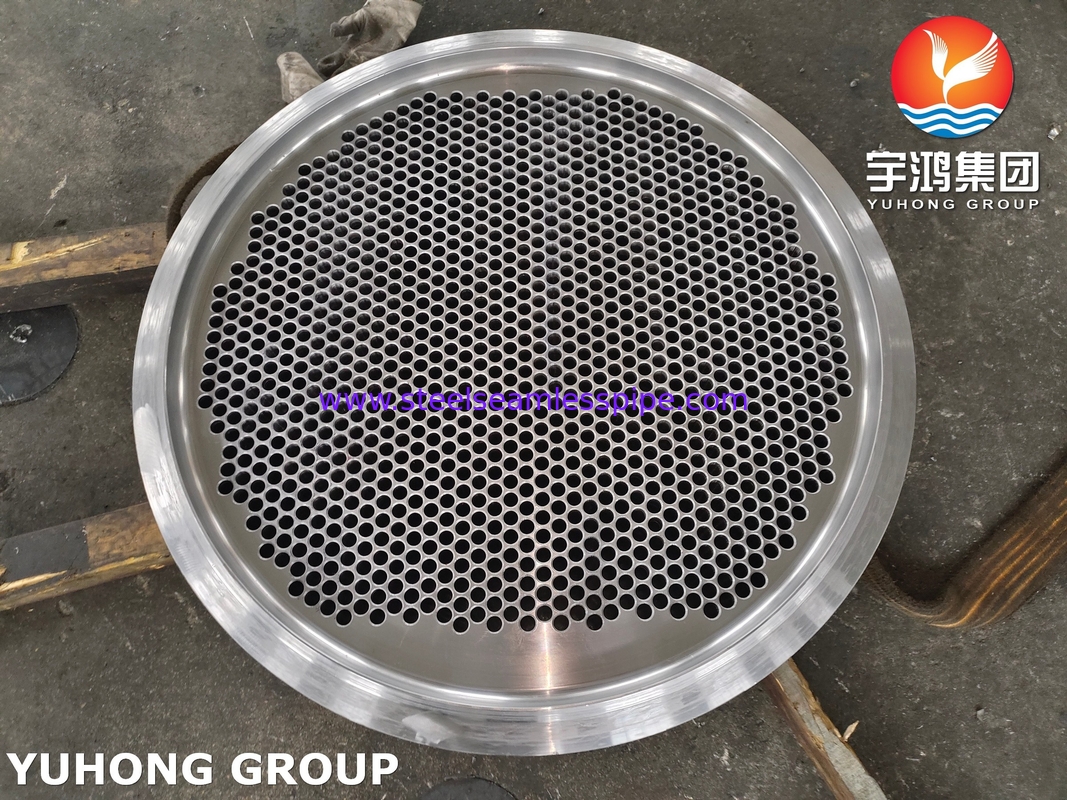

ASME SA266 Gr.2N Heat Exchanger Tube Sheet sesuai dengan ASME Sec VIII 1
