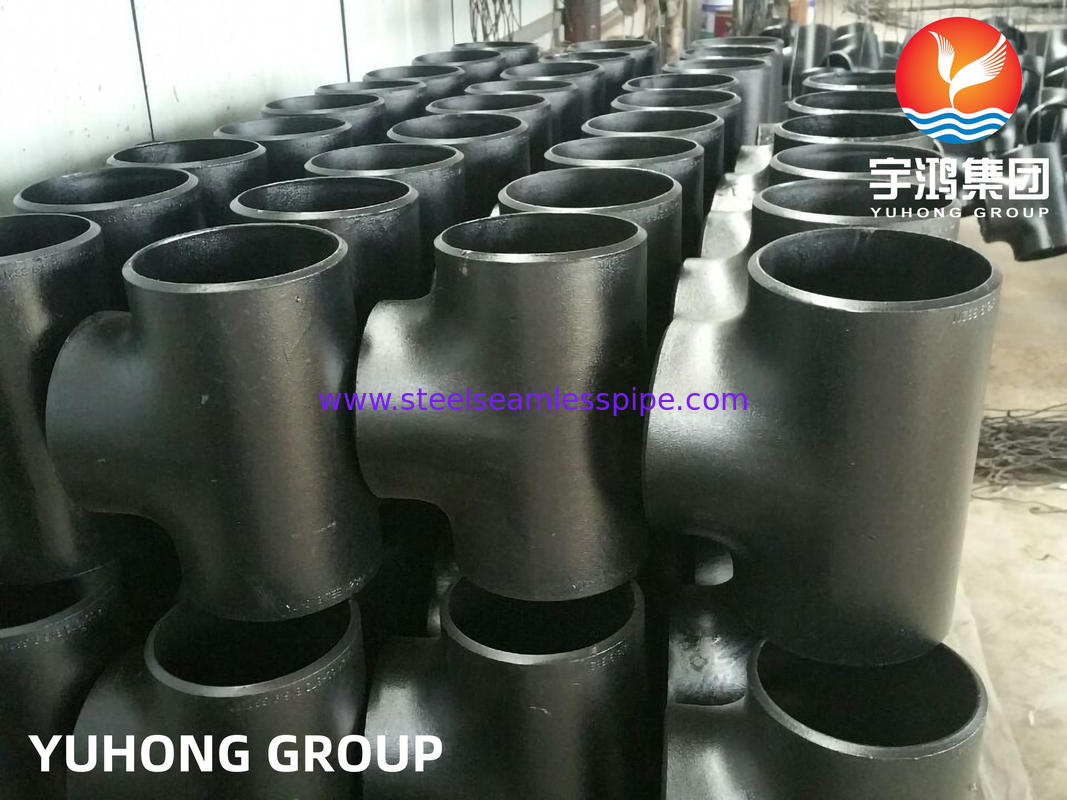

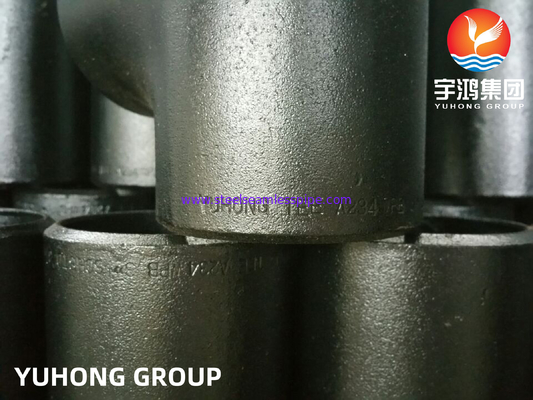

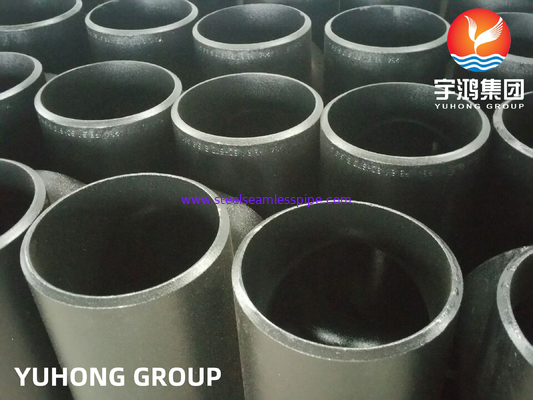

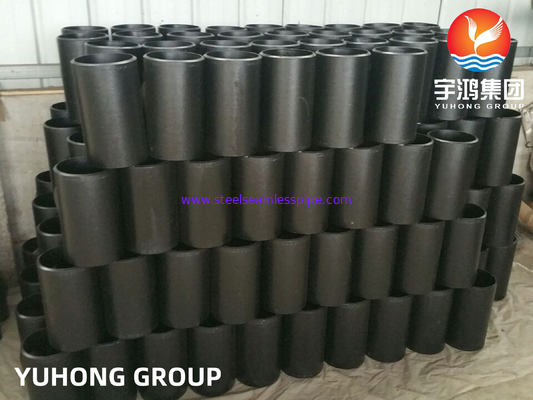

ASTM A234 WPB Fitting Pipa Buttweld Baja Karbon Tee Sama

Ringkasan:

Tee setara WPB adalah fitting khusus yang digunakan dalam sistem perpipaan dan perpipaan untuk membuat sambungan tempat tiga pipa bertemu. Ketiga saluran keluar berukuran sama, memungkinkan aliran cairan atau gas yang konsisten melintasi sambungan. Biasanya terbuat dari bahan seperti baja tahan karat, PVC, atau bahan tahan lama lainnya, tergantung pada aplikasinya.

Biasanya, tee setara WPB dirancang untuk efisiensi dan keandalan, memastikan penurunan tekanan minimal sambil mempertahankan segel yang rapat. Dapat menangani berbagai cairan, termasuk air, minyak, dan gas, menjadikannya serbaguna untuk keperluan perumahan, komersial, dan industri.

Desainnya biasanya memiliki permukaan internal yang halus untuk mengurangi turbulensi dan mencegah area stagnan, yang dapat menyebabkan korosi atau masalah lainnya. Ini dapat dipasang dalam konfigurasi horizontal atau vertikal, memberikan fleksibilitas dalam tata letak. Tee yang sama sangat penting untuk membuat percabangan bagian-bagian pipa, mengarahkan aliran tanpa perubahan tekanan atau kecepatan yang signifikan.

Spesifikasi utama sering kali mencakup opsi ukuran, peringkat tekanan, dan ketahanan suhu, yang disesuaikan dengan kondisi lingkungan yang berbeda. Secara keseluruhan, tee setara WPB memainkan peran penting dalam sistem distribusi cairan, meningkatkan efisiensi operasional sekaligus memastikan standar keselamatan terpenuhi.

Spesifikasi:

Komposisi Kimia:

Sifat Mekanik:

Dimensi:

Ukuran Nominal		Diameter Luar di Bevel (mm)	Pusat ke Akhir (mm)
hari	NPC	OD1X OD2	C	M
15	1/2	21.3	25	25
15X10	1/2X3/8	21.3X17.1		25
15X8	1/2X1/4	21,3X13,7		25
20	3/4	26.7	29	29
20X15	3/4X1/2	26,7 X 21,3		29
20X10	3/4X3/8	26,7X17.1		29
25	1	33.4	38	38
25X20	1X3/4	33,4X26,7		38
25X15	1 1/2	33,4 X 21,3		38
32	1 1/4	42.2	48	48
32X25	1 1/4X1	42,2X33,4		48
32X20	1 1/4X3/4	42,2X26,7		48
32X15	1 1/4 X 1/2	42.2X21.3		48
40	1 1/2	48.3	57	57
40X32	1 1/2 X 1 1/4	48.3X42.2		57
40X25	1 1/2X1	48,3 X 33,4		57
40X20	1 1/2X3/4	48,3 X 26,7		57
40X15	1 1/2 X 1/2	48,3 X 21,3		57
50	2	60.3	64	64
50X40	2 X 1 1/2	60,3 X 48,3		60
50X32	2 X 1 1/4	60,3 X 42,2		57
50X25	2X1	60,3 X 33,4		51
50X20	2X3/4	60,3 X 26,7		44
65	2 1/2	73	76	76
65X50	2 1/2X2	73,0 X 60,3		70
65 X 40	2 1/2 X 1 1/2	73,0 X 48,3		67
65X32	2 1/2 X 1 1/4	73,0 X 42,2		64
65X25	2 1/2X1	73,0 X 33,4		57
80	3	88.9	86	86
80X65	3 X 2 1/2	88,9 X 73,0		83
80X50	3 X 2	88,9 X 60,3		76
80X40	3 X 1 1/2	88,9 X 48,3		73
80X32	3 X 1 1/4	88,9 X 42,2		70
90	3 1/2	101.6	95	95
90X80	3 1/2X3	101,6X88,9		92
90X65	3 1/2 X 2 1/2	101,6X73,0		89
90X50	3 1/2X2	101,6X60,3		83
90 X 40	3 1/2 X 1 1/2	101,6X48,3		79
100	4	114.3	105	105
100X90	4X3 1/2	114,3X101,6		102
100X80	4X3	114,3X88,9		98
100X65	4 X 2 1/2	114,3X73,0		95
100X50	4X2	114,3X60,3		89
100X40	4X1 1/2	114,3X48,3		86
125	5	141.3	124	124
125X100	5X4	141,3X114,3		117
125X90	5 X 3 1/2	141,3X101,6		114
125X80	5X3	141,3X88,9		111
125X65	5 X 2 1/2	141,3X73,0		108
125X50	5X2	141,3X60,3		105
150	6	168.3	143	143
150X125	6X5	168,3X141,3		137
150X100	6X4	168,3X114,3		130
150X90	6 X 3 1/2	168,3X101,6		127
150X80	6X3	168,3X88,9		124
150X65	6 X 2 1/2	168,3X73,0		121
200	8	219.1	178	178
200X150	8X6	219.1X168.3		168
200X125	8X5	219.1X141.3		162
200X100	8X4	219.1X114.3		156
200X90	8X3 1/2	219.1X101.6		152
250	10	273	216	216
250X200	10X8	273,0 X 219,1		203
250X150	10X6	273,0 X 168,3		194
250X125	10X5	273,0 X 141,3		191
250X100	10X4	273,0 X 114,3		184
300	12	323.8	254	254
300X250	12X10	323,8X273,0		241
300X200	12X8	323,8X219,1		229
300X150	12X6	323,8X168,3		219
300X125	12X5	323,8X141,3		216
350	14	355.6	279	279
350X300	14X12	355,6X323,8		270
350X250	14X10	355,6X273,0		257
350X200	14X8	355,6X219,1		248
350X150	14X6	355,6X168,3		238
400	16	406.4	305	305
400X350	16X14	406,4X355,6		305
400X300	16X12	406,4X323,8		295
400X250	16X10	406,4X273,0		283
400X200	16X8	406.4X219.1		273
400X150	16X6	406,4X168,3		264
450	18	457	343	343
450X400	18X16	457,0 X 406,4		330
450X350	18X14	457,0X355,6		330
450X300	18X12	457,0 X 323,8		321
450X250	18X10	457.0X273.0		308
450X200	18X8	457.0X219.1		298
500	20	508	381	381
500X450	20X18	508.0X457.0		368
500X400	20X16	508.0X406.4		356
500X350	20X14	508.0X355.6		356
500X300	20X12	508.0X323.8		346
500X250	20X10	508.0X273.0		333
500X200	20X8	508.0X219.1		324
550	22	559	419	419
550X500	22X20	559.0X508.0		406
550X450	22X18	559.0X457.0		394
550X400	22X16	559,0 X 406,4		381
550X350	22X14	559,0 X 355,6		381
550X300	22X12	559,0 X 323,8		371
550X250	22X10	559,0 X 273,0		359
600	24	610	432	432
600X550	24X22	610,0 X 559,0		432
600X500	24X20	610.0X508.0		432
600X450	24X18	610,0 X 457,0		419
600X400	24X16	610,0 X 406,4		406
600X350	24X14	610,0 X 355,6		406
600X300	24X12	610,0 X 323,8		397
600X250	24X10	610,0 X 273,0		384
650	26	660	495	495
650X600	26X24	660,0 X 610,0		483
650X550	26X22	660,0 X 559,0		470
650X500	26X20	660.0X508.0		457
650X450	26X18	660,0 X 457,0		444
650X400	26X16	660,0 X 406,4		432
650X350	26X14	660,0 X 355,6		432
650X300	26X12	660,0 X 323,8		422
700	28	711	521	521
700X650	28X26	711.0X660.0		521
700X600	28X24	711.0X610.0		508
700X550	28X22	711.0X559.0		495
700X500	28X20	711.0X508.0		483
700X450	28X18	711.0X457.0		470
700X400	28X16	711,0 X 406,4		457
700X350	28X14	711,0 X 355,6		457
700X300	28X12	711,0 X 323,8		448
750	30	762	559	559
750X700	30X28	762.0X711.0		546
750X650	30X26	762.0X660.0		546
750X600	30X24	762.0X610.0		533
750X550	30X22	762.0X559.0		521
750X500	30X20	762.0X508.0		508
750X450	30X18	762.0X457.0		495
750X400	30X16	762.0X406.4		483
750X350	30X14	762.0X355.6		483
750X300	30X12	762,0 X 323,8		473
750X250	30X10	762.0X273.0		460
800	32	813	597	597
800X750	32X30	813.0X762.0		584
800X700	32X28	813.0X711.0		572
800X650	32X26	813.0X660.0		572
800X600	32X24	813.0X610.0		559
800X550	32X22	813.0X559.0		546
800X500	32X20	813.0X508.0		533
800X450	32X18	813.0X457.0		521
800X400	32X16	813,0 X 406,4		508
800X350	32X14	813,0X355,6		508
850	34	864	635	635
850X800	34X32	864.0X813.0		622
850X750	34X30	864.0X762.0		610
850X700	34X28	864.0X711.0		597
850X650	34X26	864.0X660.0		597
850X600	34X24	864.0X610.0		584
850X550	34X22	864.0X559.0		572
850X500	34X20	864.0X508.0		559
850X450	34X18	864.0X457.0		546
850X400	34X16	864.0X406.4		533
900	36	914	673	673
900X850	36X34	914.0X864.0		660
900X800	36X32	914.0X813.0		648
900X750	36X30	914.0X762.0		635
900X700	36X28	914.0X711.0		622
900X650	36X26	914.0X660.0		622
900X600	36X24	914.0X610.0		610
900X550	36X22	914.0X559.0		597
900X500	36X20	914.0X508.0		584
900X450	36X18	914.0X457.0		572
900X400	36X16	914,0 X 406,4		559
950	38	965	711	711
950X900	38X36	965.0X914.0		711
950X850	38X34	965.0X864.0		698
950X800	38X32	965.0X813.0		686
950X750	38X30	965.0X762.0		673
950X700	38X28	965.0X711.0		648
950X650	38X26	965.0X660.0		648
950X600	38X24	965.0X610.0		635
950X550	38X22	965,0 X 559,0		622
950X500	38X20	965.0X508.0		610
950X450	38X18	965.0X457.0		597
1000	40	1016	749	749
1000X950	40X38	1016.0X965.0		749
1000X900	40X36	1016.0X914.0		737
1000X850	40X34	1016.0X864.0		724
1000X800	40X32	1016.0X813.0		711
1000X750	40X30	1016.0X762.0		698
1000X700	40X28	1016.0X711.0		673
1000X650	40X26	1016.0X660.0		673
1000X600	40X24	1016.0X610.0		660
1000X550	40X22	1016.0X559.0		648
1000X500	40X20	1016.0X508.0		635
1000X450	40X18	1016.0X457.0		622
1050	42	1067	762	711
1050X1000	42X40	1067.0X1016.0		711
1050X950	42X38	1067.0X965.0		711
1050X900	42X36	1067.0X914.0		711
1050X850	42X34	1067.0X864.0		711
1050X800	42X32	1067.0X813.0		711
1050X750	42X30	1067.0X762.0		711
1050X700	42X28	1067.0X711.0		698
1050X650	42X26	1067.0X660.0		698
1050X600	42X24	1067.0X610.0		660
1050X550	42X22	1067.0X559.0		660
1050X500	42X20	1067.0X508.0		660
1050X450	42X18	1067.0X457.0		648
1050X400	42X16	1067.0X406.4		635
1100	44	1118	813	762
1100X1050	44X42	1118.0X1067.0		762
1100X1000	44X40	1118.0X1016.0		749
1100X950	44X38	1118.0X965.0		737
1100X900	44X36	1118.0X914.0		724
1100X850	44X34	1118.0X864.0		724
1100X800	44X32	1118.0X813.0		711
1100X750	44X30	1118.0X762.0		711
1100X700	44X28	1118.0X711.0		698
1100X650	44X26	1118.0X660.0		698
1100X600	44X24	1118.0X610.0		698
1100X550	44X22	1118.0X559.0		686
1100X500	44X20	1118.0X508.0		686
1150	46	1168	851	800
1150X1100	46X44	1168.0X1118.0		800
1150X1050	46X42	1168.0X1067.0		787
1150X1000	46X40	1168.0X1016.0		775
1150X950	46X38	1168.0X965.0		762
1150X900	46X36	1168.0X914.0		762
1150X850	46X34	1168.0X864.0		749
1150X800	46X32	1168.0X813.0		749
1150X750	46X30	1168.0X762.0		737
1150X700	46X28	1168.0X711.0		737
1150X650	46X26	1168.0X660.0		737
1150X600	46X24	1168.0X610.0		724
1150X550	46X22	1168.0X559.0		724
1200	48	1219	889	838
1200X1150	48X46	1219.0X1168.0		838
1200X1100	48X44	1219.0X1118.0		838
1200X1050	48X42	1219.0X1067.0		813
1200X1000	48X40	1219.0X1016.0		813
1200X950	48X38	1219.0X965.0		813
1200X900	48X36	1219.0X914.0		787
1200X850	48X34	1219.0X864.0		787
1200X800	48X32	1219.0X813.0		787
1200X750	48X30	1219.0X762.0		762
1200X700	48X28	1219.0X711.0		762
1200X650	48X26	1219.0X660.0		762
1200X600	48X24	1219.0X610.0		737
1200X550	48X22	1219.0X559.0		737
Catatan 1) Selain standar yang disebutkan di atas, standar GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 dll juga diterapkan. 2) Untuk tee lurus dan persilangan dengan DN 650(NPS 26) dan tee pereduksi dan persilangan dengan DN 350(NPS 14), disarankan untuk menggunakan ukuran outlet (artinya ukuran lain dapat diterapkan). 3) Untuk tee dan cross dengan ukuran lebih besar dari yang tercantum dalam tabel di atas, akan diberikan sesuai dengan ukuran yang disetujui oleh pembeli dan pabrikan atau sesuai dengan ukuran pabrikan.

Aplikasi:

1. Sistem perpipaan: Tee baja karbon WPB sering digunakan dalam sistem perpipaan untuk mendistribusikan aliran air atau gas ke beberapa perlengkapan atau cabang. Mereka digunakan untuk membuat persimpangan antara pipa utama dan jalur cabang.

2.Industri minyak dan gas: Tee baja karbon WPB banyak digunakan dalam industri minyak dan gas untuk pengangkutan minyak, gas, dan cairan lainnya. Mereka memainkan peran penting dalam sistem perpipaan, memungkinkan percabangan pipa dan pengalihan aliran.

3.Pabrik pengolahan kimia: Di pabrik pengolahan kimia, tee baja karbon WPB digunakan untuk mendistribusikan bahan kimia atau cairan ke unit pemrosesan atau reaktor yang berbeda. Mereka menyediakan cara yang andal dan efisien untuk menyambung pipa dan memastikan kontrol aliran yang tepat.

4. Sistem HVAC: Sistem pemanas, ventilasi, dan pendingin udara (HVAC) sering kali menggunakan tee baja karbon WPB untuk memfasilitasi distribusi aliran udara atau zat pendingin di dalam gedung. Tee digunakan untuk membuat koneksi cabang untuk zona atau area yang berbeda.

5. Pembangkit listrik: Pembangkit listrik, termasuk pembangkit listrik termal dan pembangkit listrik tenaga nuklir, menggunakan tee baja karbon WPB dalam sistem perpipaannya. Mereka membantu distribusi uap, air, atau cairan lain yang diperlukan untuk proses pembangkitan listrik.
