Tabung Penukar Panas U-Bend Tarik Dingin Tanpa Sambungan ASTM A179 untuk Peralatan Shell-and-Tube

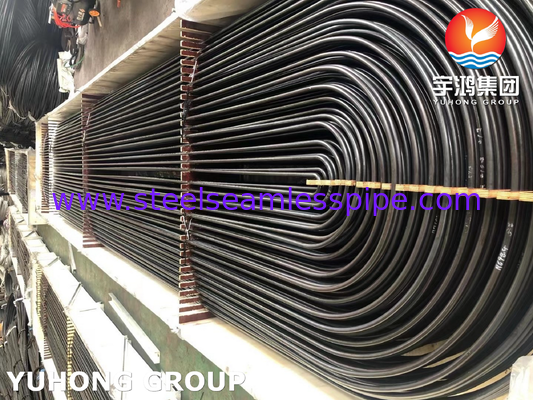

Tabung penukar panas U-bend mulus ASTM A179 adalah tabung baja karbon rendah yang ditarik dingin dibentuk menjadi bentuk U untuk digunakan dalam penukar panas shell-and-tube, kondensor, dan peralatan perpindahan panas serupa. Bahan tabung sesuai dengan ASTM A179/A179M, tunduk pada edisi yang ditentukan dan persyaratan pembelian. Konfigurasi U-bend memungkinkan kedua ujung tabung dihubungkan pada lembaran tabung sambil mengakomodasi tata letak tabung yang diperlukan di dalam penukar.

Tabung ini cocok untuk desain penukar panas di mana pengaturan tikungan balik ditentukan dan tabung baja karbon rendah memenuhi persyaratan proses. Konfigurasi berbentuk U dapat mengakomodasi ekspansi termal di sepanjang panjang tabung, sambil menghilangkan kebutuhan akan koneksi balik terpisah di dalam sirkuit tabung. Kinerja aktual tergantung pada dimensi tabung, radius tikungan, ketebalan dinding, suhu operasi, tekanan, kompatibilitas fluida, dan desain penukar.

Untuk pengadaan proyek, tentukan diameter luar tabung, ketebalan dinding, radius tikungan U, panjang kaki lurus, geometri tikungan, kuantitas, dan persyaratan inspeksi yang berlaku. Kualitas tikungan dan akurasi dimensi sangat penting di mana tabung harus sesuai dengan lembaran tabung yang ada atau mengganti tabung yang rusak selama pemasangan kembali penukar. Kepatuhan material dan penerimaan tikungan harus diverifikasi terhadap spesifikasi pembelian yang berlaku.

Tabung U-bend ASTM A179 dapat ditentukan untuk:

• Penukar panas shell-and-tube.
• Kondensor industri.
• Peralatan perpindahan panas proses.
• Sistem utilitas kilang dan petrokimia.
• Tabung pengganti untuk desain penukar panas yang kompatibel.

Untuk proyek pemasangan kembali, konfirmasikan dimensi tabung asli, radius tikungan, panjang kaki lurus, tata letak tabung, dan spesifikasi material sebelum memesan. Geometri tikungan yang salah dapat mencegah pemasangan yang tepat atau memengaruhi kesesuaian bundel tabung.

• Standar material: ASTM A179/A179M, sebagaimana ditentukan dalam pesanan pembelian.
• Bahan tabung: Baja karbon rendah ditarik dingin mulus.
• Konfigurasi produk: Tabung penukar panas U-bend.
• Dimensi tabung: Diameter luar dan ketebalan dinding sebagaimana ditentukan.
• Geometri tikungan: Radius dan panjang kaki sesuai dengan gambar yang disetujui atau jadwal tabung.
• Inspeksi: Pengujian material, pemeriksaan dimensi, dan pemeriksaan tambahan sebagaimana disyaratkan oleh spesifikasi dan pesanan yang berlaku.

ASTM A179 mencakup persyaratan tabung dasar. Geometri U-bend, perlakuan panas pasca-tikungan, inspeksi tikungan, dan persyaratan khusus lainnya harus ditentukan secara terpisah jika berlaku.

Untuk peralatan baru dan bundel tabung pengganti, informasi berikut harus dikonfirmasi sebelum produksi:

• Diameter luar tabung dan ketebalan dinding yang ditentukan.
• Radius tikungan garis tengah.
• Panjang kaki lurus di kedua sisi tikungan.
• Panjang tabung keseluruhan dan toleransi dimensi.
• Orientasi tikungan yang diperlukan dan referensi gambar.
• Perlakuan panas pasca-tikungan dan persyaratan inspeksi, jika berlaku.

Untuk proyek penggantian, menyediakan gambar tabung asli atau spesifikasi sampel berdimensi dapat membantu mengurangi masalah kesesuaian selama pemasangan.

Persyaratan inspeksi harus disepakati sebelum konfirmasi pesanan. Tergantung pada spesifikasi pembelian dan cakupan pasokan aktual, dokumentasi kualitas dapat mencakup:

• Sertifikat Uji Material (MTC).
• Catatan uji komposisi kimia dan sifat mekanik.
• Kekerasan, perataan, pelebaran, atau pengujian lain yang disyaratkan oleh spesifikasi tabung yang berlaku.
• Inspeksi dimensi diameter tabung, ketebalan dinding, radius tikungan, dan panjang kaki.
• Pengujian hidrostatik atau pengujian lain yang ditentukan, sebagaimana berlaku.
• Inspeksi tambahan atau saksi pihak ketiga bila disepakati.

Perlakuan panas pasca-tikungan, pengujian non-destruktif, PMI, dan inspeksi khusus tidak boleh diasumsikan termasuk kecuali secara eksplisit disyaratkan dan dikonfirmasi.

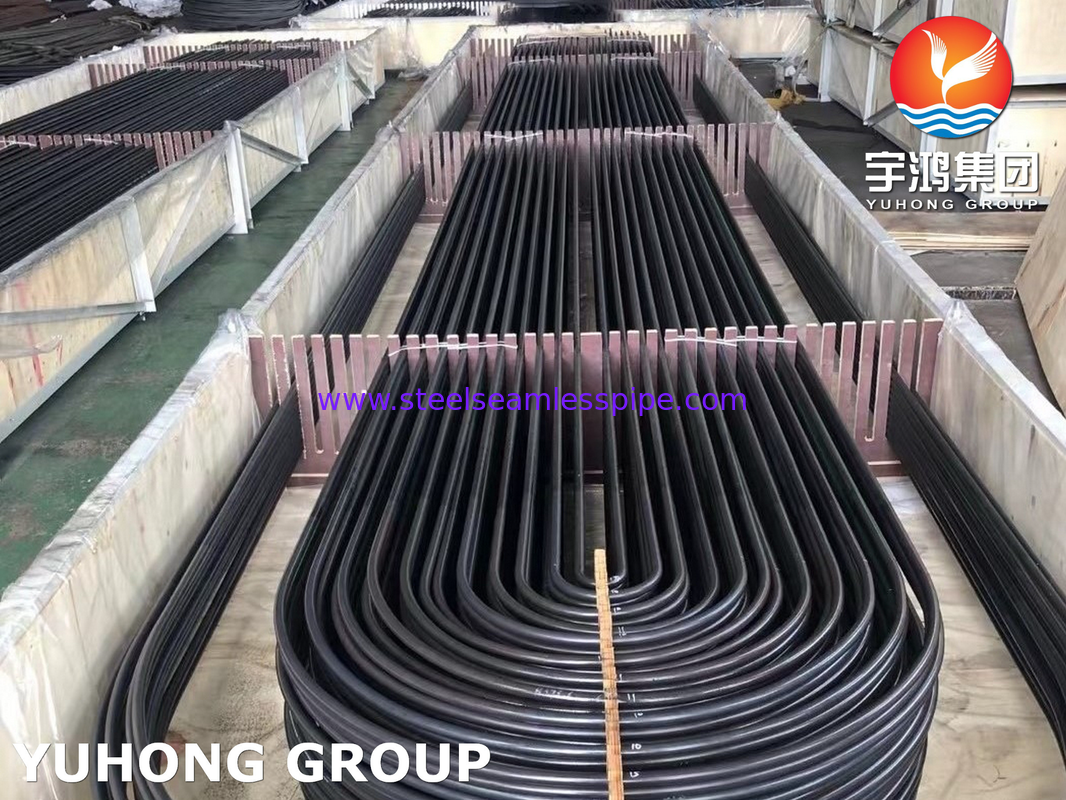

Tabung U-bend umumnya dikemas dalam peti kayu yang sesuai, rangka baja, atau kemasan ekspor pelindung lainnya sesuai dengan panjang tabung, geometri tikungan, jumlah pesanan, dan persyaratan transportasi. Penyangga harus diatur untuk meminimalkan deformasi, benturan, dan kerusakan permukaan selama penanganan dan pengiriman.

Pengemasan, identifikasi tabung, dokumentasi ekspor, pelabuhan FOB, dan jadwal pengiriman harus dikonfirmasi dalam penawaran.

MOQ dan waktu tunggu tergantung pada dimensi tabung, radius tikungan, panjang kaki, kuantitas, persyaratan produksi, dan cakupan inspeksi.

Untuk penawaran, harap berikan:

• Persyaratan material ASTM A179/A179M.
• Diameter luar tabung dan ketebalan dinding.
• Radius tikungan U dan panjang kaki lurus.
• Kuantitas dan geometri tabung yang diperlukan.
• Gambar atau jadwal tabung, jika tersedia.
• Persyaratan perlakuan panas dan inspeksi.
• Tujuan, Incoterms yang disukai, dan tanggal pengiriman yang diperlukan.

Minta Penawaran: Kirimkan jadwal atau gambar tabung Anda untuk mengonfirmasi kelayakan teknis, harga, MOQ, waktu tunggu, dokumen inspeksi, dan pengaturan pengiriman.
