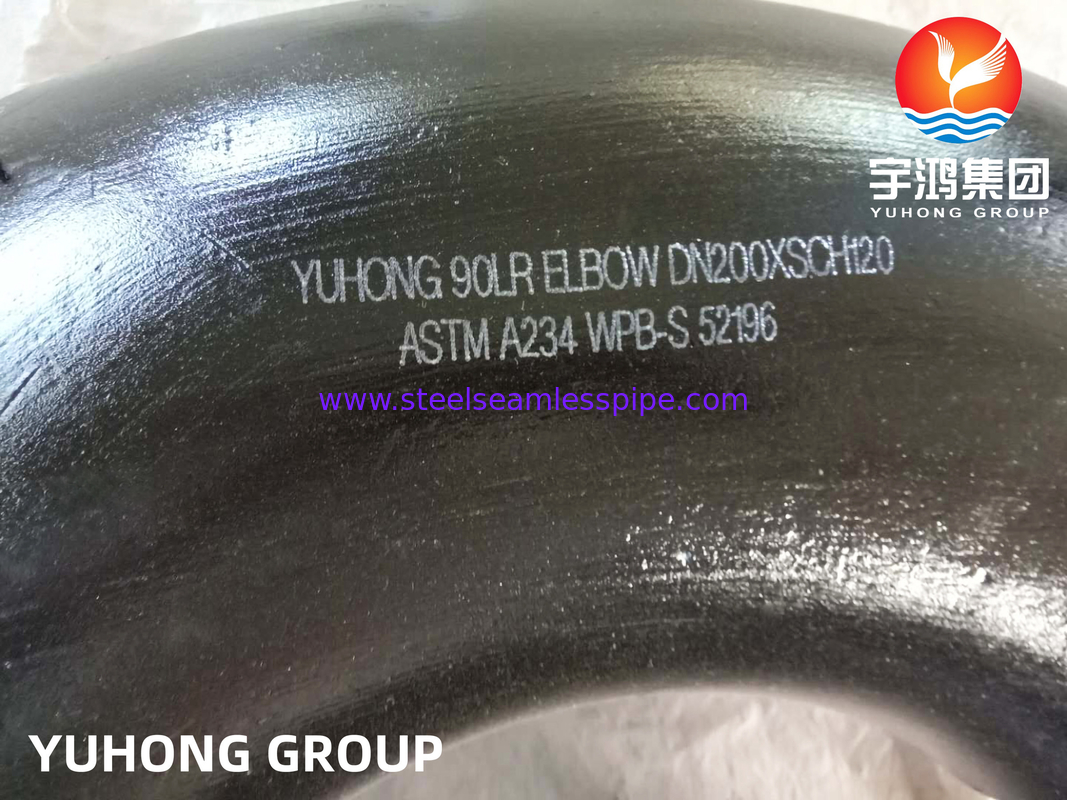

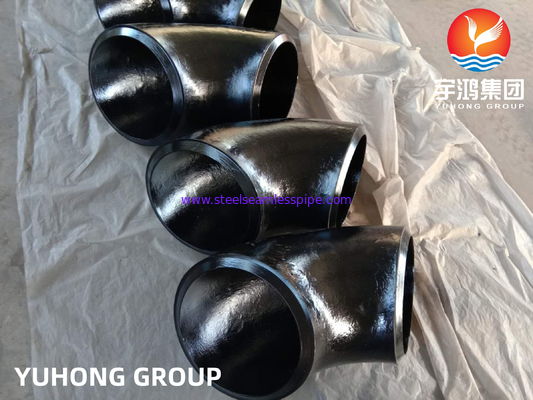

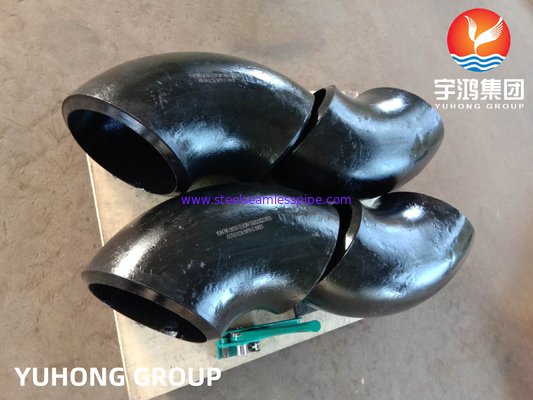

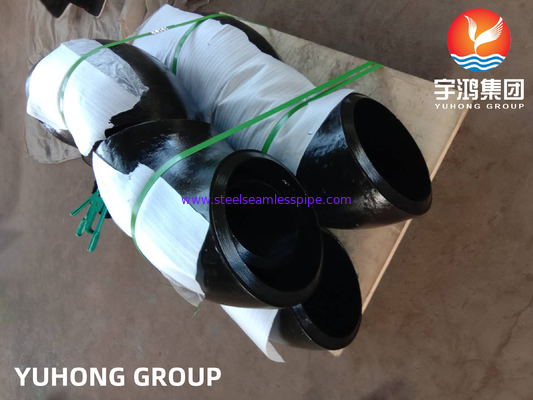

ASTM A234 WPB Carbon Steel Elbow, Long Radius (LR), Butt-Weld Pipe Seamless Fitting B16.9

ASTM A234 WPB Carbon Steel Elbow, Long Radius (LR), Butt-Weld Pipe Seamless Fitting B16.9

Abstrak

ASTM A234 WPB Elbow adalah salah satu bentuk fittings pipa yang paling banyak digunakan.A234 WPB Elbow diproduksi dan dikirimkan dalam bentuk berkas las. SA234 WPB Elbow biasanya datang dalam salah satu dari tiga sudut; 22.5, 45 atau 90 derajat. A234 WPB SCH 80 Elbow adalah standardisasi yang sesuai dengan jadwal 80. ASTM A234 WPB Elbow juga bisa ditenun atau diproses; kadang-kadang juga disolok.

SA234 WPB Elbow terbuat dari baja karbon atau baja paduan.A234 Wpb Berat siku sebagian besar tergantung pada bahanElbow 90 A234 WPB menunjukkan tingkat perubahan arah 90 derajat.

ASTM A234 Lingkup:

• Spesifikasi ini mencakup fittings baja karbon tempa dan baja paduan konstruksi tanpa jahitan dan las yang tercakup dalam revisi terbaru ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83, dan MSS-SP-95. Fittings ini untuk digunakan dalam pipa tekanan dan dalam pembuatan kapal tekanan untuk layanan pada suhu sedang dan tinggi.Fitting yang berbeda dari standar ASME dan MSS ini harus dilengkapi sesuai dengan persyaratan tambahan S58 dari spesifikasi A 960/A 960M..
• Persyaratan tambahan opsional disediakan untuk fittings di mana tingkat pemeriksaan yang lebih besar diinginkan.satu atau lebih dari persyaratan tambahan ini dapat ditentukan dalam pesanan.
• Spesifikasi ini tidak mencakup fittings las tuang atau fittings yang diolah dari castings.
• Spesifikasi ini dinyatakan baik dalam unit inci-pound dan dalam unit SI. Namun, kecuali pesanan menentukan sebutan spesifikasi yang berlaku (unit SI),bahan harus dilengkapi dengan unit inci-pound.
• Nilai-nilai yang dinyatakan dalam satuan inci-pound atau satuan SI harus dianggap secara terpisah sebagai standar.Nilai yang dinyatakan dalam setiap sistem tidak setara persisOleh karena itu, masing-masing sistem harus digunakan secara independen dari yang lain.

Jenis A234 WPB Elbows:

• Dengan sudut:

  1. 45° Siku

  2. 90° Siku Paling umum; perubahan arah 90°

  3. 180° Kembali Siku U-turn di pipa

• Dengan Radius:

  1. Radius Pendek (SR) Center-to-end distance = 1 x NPS (nominal pipe size)

  2. Radius Panjang (LR) Jarak dari pusat ke ujung = 1,5 x NPS

Komposisi kimia dari ASTM A234 Carbon Steel Elbow:

Properti mekanik dari dari ASTM A234 Carbon Steel Elbow:

Aplikasi dari A234 WPB Elbows:

• 1. pipa minyak & gas
• 2. Pabrik Petrochemical & Chemical
• 3. Pembangkit Listrik
• 4. Pengolahan dan Distribusi Air
• 5. HVAC & Sistem Perlindungan Kebakaran
• 6. pipa proses industri
