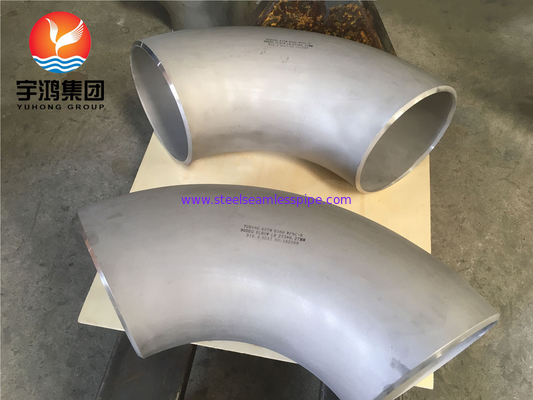

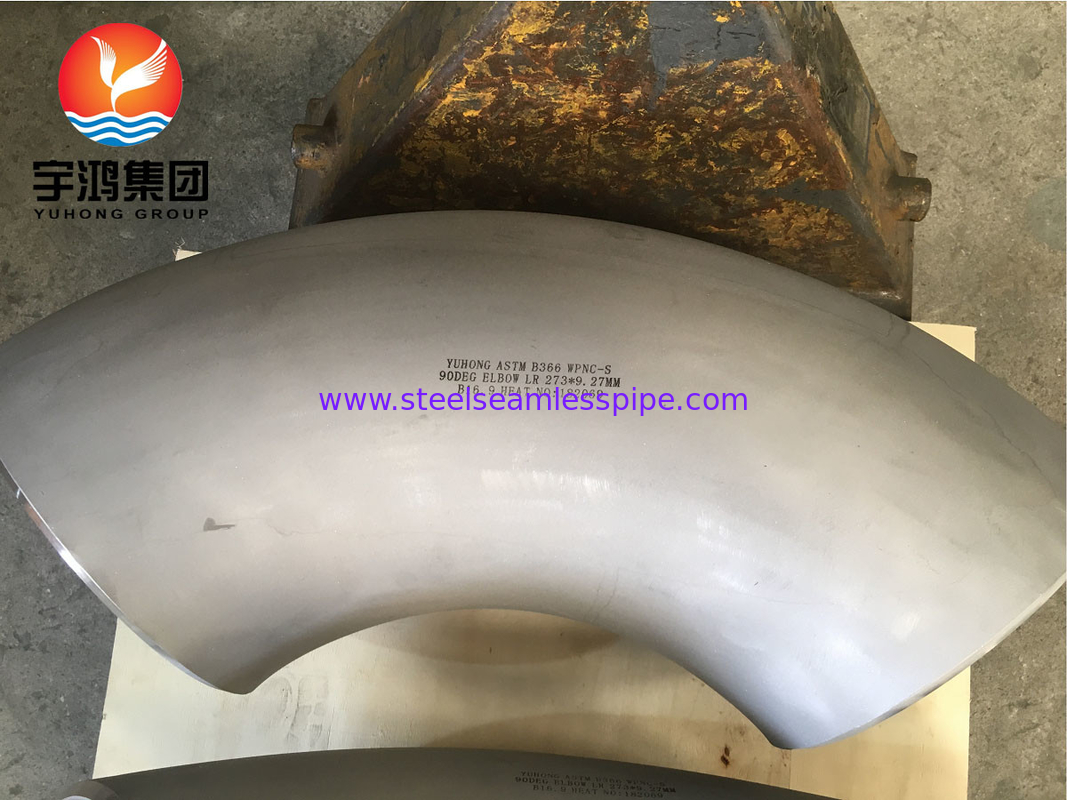

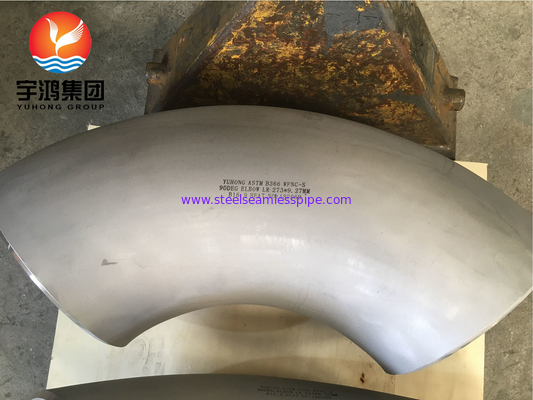

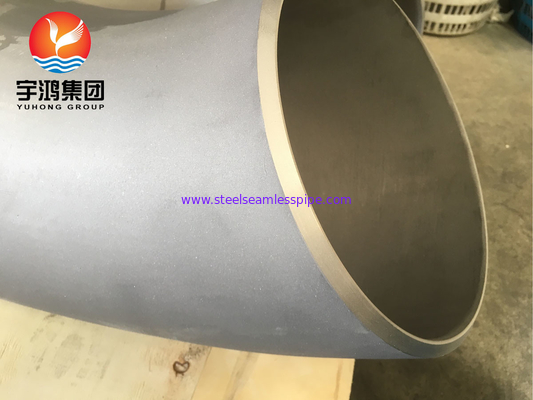

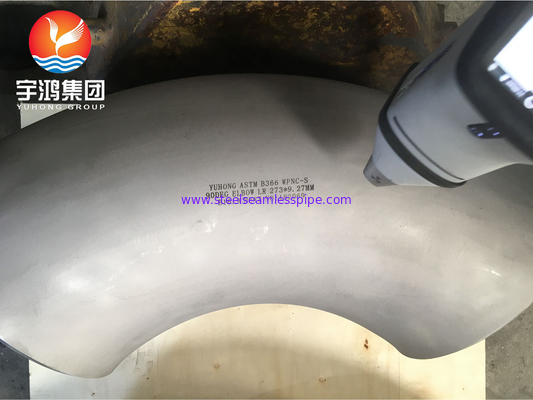

ASTM B366 Monel 400 / UNS N04400 Elbow 90 Degree Nickel Alloy Steel Buttweld Fitting

Gambaran umum:

Monel 400 buttweld siku adalah komponen penting dalam sistem pipa, terutama di lingkungan yang menuntut ketahanan terhadap korosi dan suhu tinggi.terutama terdiri dari nikel (67%) dan tembaga (30%), dikenal karena sifat mekaniknya yang mengesankan dan ketahanan terhadap berbagai media korosif, termasuk asam dan air asin.

Siku-siku ini datang dalam berbagai ukuran dan sudut, yang paling umum pada 45 ° dan 90 ° tikungan, memungkinkan perubahan yang efektif dalam arah pipa tanpa mengorbankan konsistensi aliran.Proses manufaktur umumnya melibatkan teknik kerja panas atau dingin, memastikan daya tahan dan keandalan.

Monel 400 memiliki kemampuan pengelasan yang sangat baik yang memungkinkan koneksi yang mulus antara pipa, meminimalkan risiko kebocoran dan mengurangi kebutuhan untuk fittings tambahan.Karakteristik ini sangat penting untuk aplikasi di laut, pengolahan kimia, dan industri minyak dan gas, di mana bahan konvensional akan gagal.

Dalam hal standar, siku monel 400 biasanya memenuhi spesifikasi yang ditetapkan oleh ASTM B165 dan B366, memastikan keseragaman dan kualitas dalam produksi.Bahan ini juga dikenal karena ketahanannya terhadap stres korosi retak dan kemampuan untuk melakukan dengan baik pada suhu tinggi, berfungsi secara efektif di lingkungan reduksi dan oksidasi.

Spesifikasi:

Komposisi Kimia:

Sifat Mekanis:


Dimensi:

Ukuran Nominal		Diameter luar di Bevel (mm)	Pusat sampai akhir (mm)
			90° Siku		45° Siku
DN	NPS	O.D.	A		B
			LR	SR	LR
15	1/2	21.3	38	Aku tidak tahu.	16
20	3/4	26.7	38	Aku tidak tahu.	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
Catatan: 1) Selain ini, GB/T 10752, SH 3408, SH 3409, HG/T 21635, HG/T 21631, SY/T 0510, DL/T 695, EN 10253 dll. 2) Siku dengan NPS lebih dari 48 harus dibuat berdasarkan ukuran yang disepakati oleh pembeli dan produsen.
