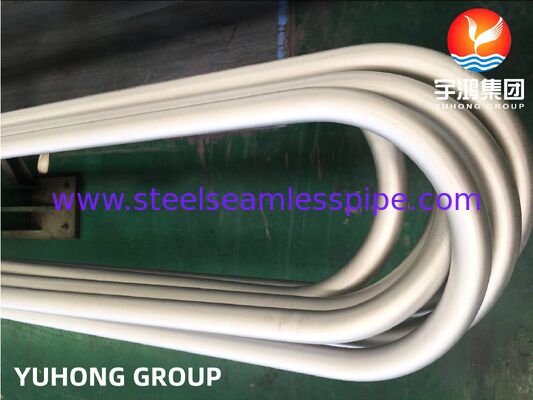

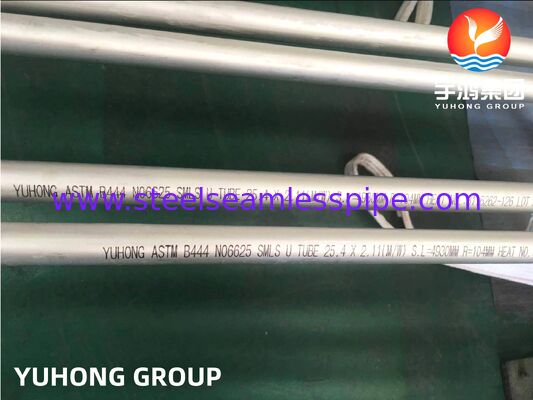

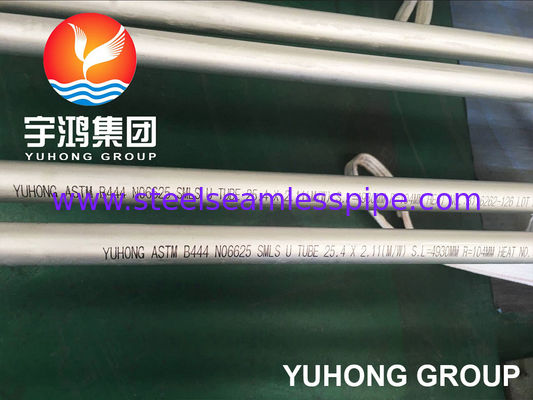

Tabung U Lentur Seamless ASTM B444 Inconel 625
Tinjauan Produk
Tabung U Paduan Nikel Lentur Dingin Presisi untuk Layanan Korosi Tinggi dan Suhu Tinggi
Tabung U Lentur Seamless ASTM B444 Inconel 625 diproduksi dari paduan nikel-kromium-molibdenum yang diperkuat larutan padat UNS N06625. Paduan ini memberikan ketahanan yang sangat baik terhadap korosi akibat klorida, asam pengoksidasi dan pereduksi, serta oksidasi suhu tinggi. ASTM B444 mencakup pipa dan tabung paduan nikel lentur dingin seamless, dengan UNS N06625 yang dipasok dalam Grade 1 anil atau Grade 2 anil larutan tergantung pada persyaratan layanan.
Pembengkokan dingin dilakukan menggunakan perkakas terkontrol untuk menjaga akurasi radius tikungan, keseragaman ketebalan dinding, dan ovalitas dalam spesifikasi proyek. Tabung U cocok untuk penukar panas tabung lembaran tetap di mana kompensasi ekspansi termal dan keandalan jangka panjang diperlukan.
Spesifikasi Teknis
|
Item
|
Spesifikasi
|
|
Nama Produk
|
Tabung U Lentur Seamless ASTM B444 Inconel 625
|
|
Grade Material
|
Inconel 625 / UNS N06625
|
|
Standar
|
ASTM B444 / ASME SB444
|
|
Tipe Tabung
|
Tabung U Lentur Seamless
|
|
Proses Manufaktur
|
Ditarik Dingin + Dibengkokkan Dingin
|
|
Kondisi Pengiriman
|
Anil atau Anil Larutan
|
|

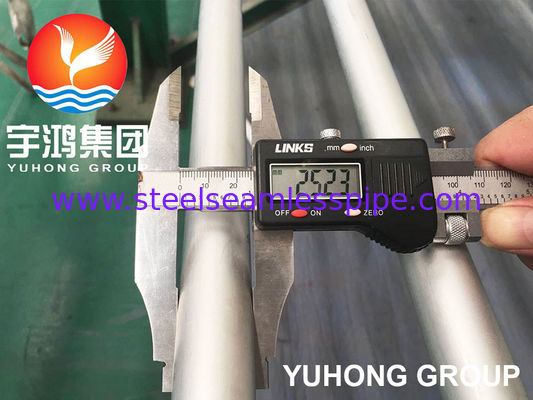

Diameter Luar
|
12,7–50,8 mm
|
|
Ketebalan Dinding
|
0,8–6,35 mm
|
|
Radius Tikungan
|
Sesuai TEMA atau Gambar Pelanggan
|
|
Panjang Kaki Tabung
|
Disesuaikan
|
|
Inspeksi
|
UT, ET, Hidrostatik, PMI
|
|
Sertifikasi
|
EN 10204 3.1
|
Fitur Produk
- Paduan Nikel Diperkuat Larutan Padat
Kekuatan mekanik yang sangat baik tanpa pengerasan presipitasi.
Radius tikungan terkontrol, tegangan sisa rendah, dan ketebalan dinding yang konsisten melalui bagian tikungan.
- Ketahanan Korosi Luar Biasa
Cocok untuk lingkungan yang mengandung klorida, air laut, media asam, dan aliran proses kimia campuran.
- Ketahanan Oksidasi Suhu Tinggi
Mempertahankan stabilitas struktural dalam aplikasi suhu tinggi.
Kelurusan tabung, geometri tikungan, dan paralelisme kaki diverifikasi sebelum pengiriman.
Aplikasi Khas
-
Penukar Panas Shell & Tube
-
Kondensor Permukaan Uap
-
Unit Pemulihan Panas Limbah
-
Pemanas Proses Petrokimia
-
Modul Proses Lepas Pantai
-
Sistem Desulfurisasi Gas Buang (FGD)
-
Peralatan Pendingin Laut
-
Penukar Panas Bantu Nuklir
-
Reaktor Kimia
-
Sistem Pemulihan Panas Geotermal
Grade Material Setara
|
Standar
|
Grade
|
|
ASTM / ASME
|
B444 / SB444
|
|
UNS
|
N06625
|
|
Werkstoff
|
2.4856
|
|
EN
|
NiCr22Mo9Nb
|
|
ISO
|
Alloy 625
|
Inspeksi & Pengujian
-

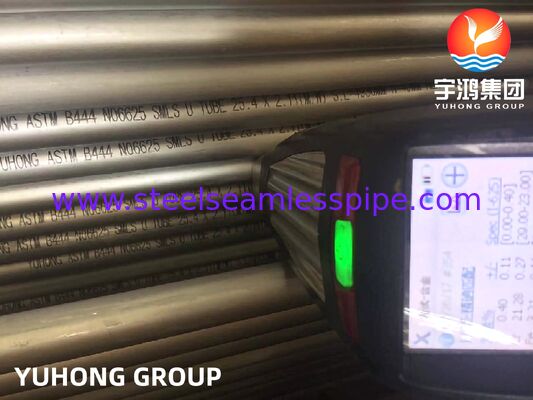

Identifikasi Material Positif (PMI)
-
Pengujian Arus Eddy (ET)
-

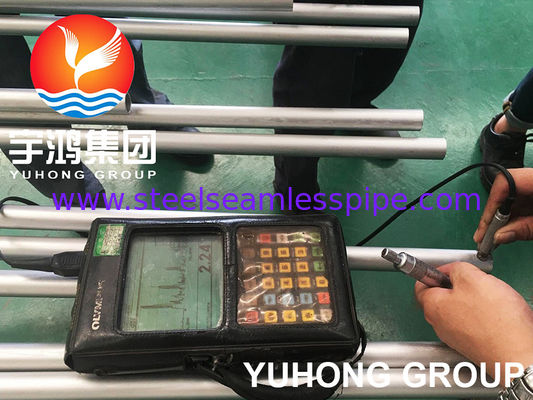

Pengujian Ultrasonik (UT)
-
Pengujian Hidrostatik
-

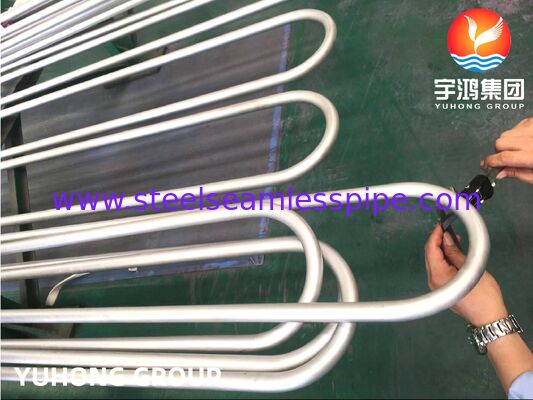

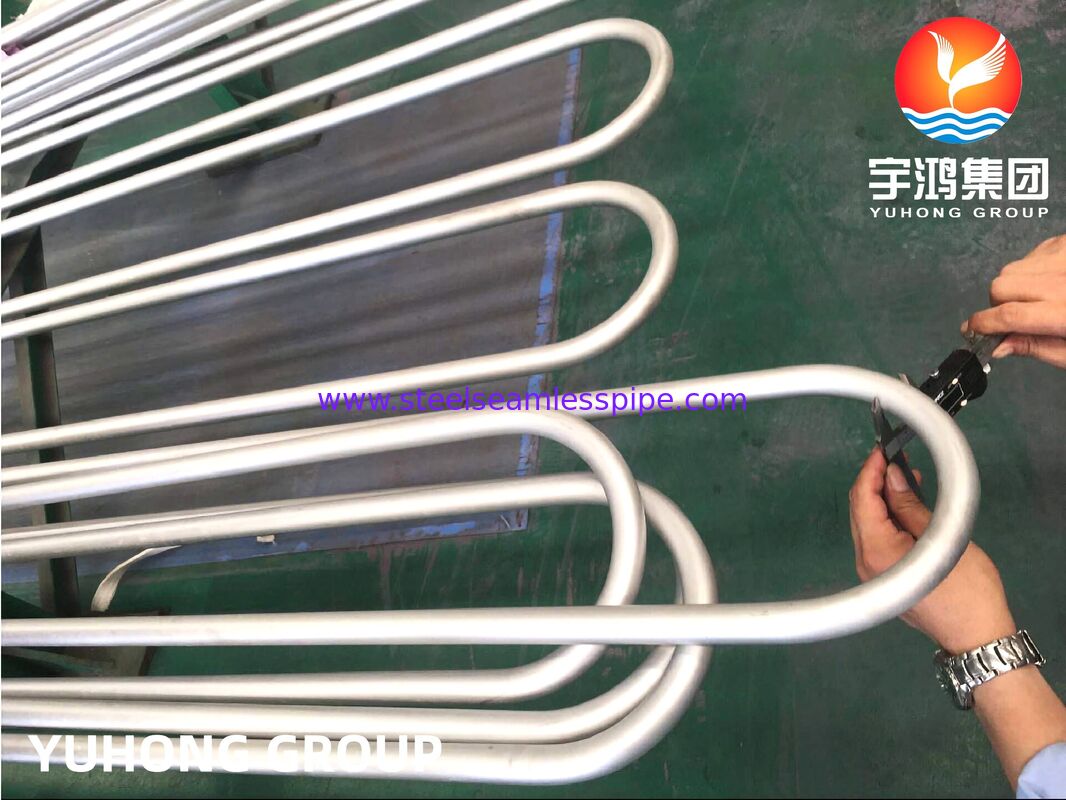

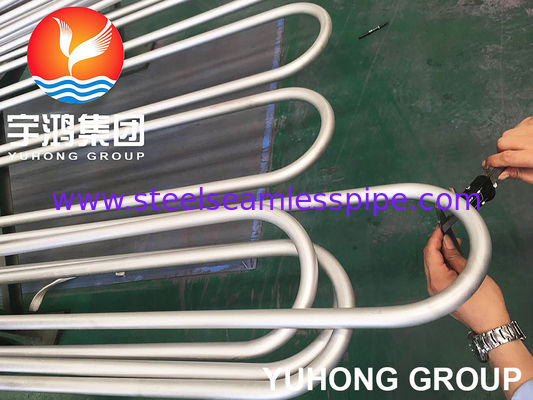

Inspeksi Radius Tikungan
-
Verifikasi Penipisan Dinding
-
Pengukuran Ovalitas
-
Uji Penetrasi Pewarna (Opsional)
-
Dokumentasi EN 10204 3.1
FAQ
Bisakah radius tikungan disesuaikan?
Ya. Radius tikungan U dan panjang kaki dapat diproduksi sesuai standar TEMA atau gambar pelanggan.
Apakah material anil larutan tersedia?
Ya. Grade 1 anil dan Grade 2 anil larutan dapat dipasok sesuai dengan ASTM B444.
Inspeksi apa yang dilakukan?
PMI, ET, UT, pengujian hidrostatik, inspeksi tikungan, dan verifikasi dimensi tersedia.
① Tabung Lurus vs Tabung U
|
Fitur
|
Tabung Lurus
|
Tabung U
|
|
Fabrikasi
|
Instalasi Langsung
|
Bentuk Lentur Dingin
|
|
Ekspansi Termal
|
Kompensasi Eksternal
|
Fleksibilitas Terpasang
|
|
Peralatan Umum
|
Perpipaan Umum
|
Penukar Panas Shell & Tube
|
② Inconel 625 vs Hastelloy C276
|
Paduan
|
Keunggulan Utama
|
Layanan Khas
|
|
Inconel 625
|
Kekuatan tinggi + ketahanan oksidasi
|
Penukar panas, lepas pantai, kedirgantaraan
|
|
Hastelloy C276
|
Ketahanan korosi kimia yang lebih luas
|
Pemrosesan kimia agresif
|
③ Terminologi Teknis
- Seamless Ditarik Dingin
- Tikungan U Dibentuk Dingin
- Radius Tikungan Minimum
- Kontrol Penipisan Dinding
- Pelepasan Tegangan Sisa
- Paralelisme Kaki
- Toleransi Ovalitas
- Kompensasi Springback
- Penguatan Larutan Padat
- Kompensasi Ekspansi Termal
- Ketahanan Korosi Celah
- Ketahanan Oksidasi Suhu Tinggi
