Yuhong Holding Group Co., LTD
Tempat asal: | Cina |
Nama merek: | YUHONG |
Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Nomor model: | A179, A192, SA210 Gr A1/C, A106 Gr B, TP304/304L,TP316/TP316L/316Ti, A789 S31803/S2205 Tembaga: UNS1 |
Kuantitas min Order: | 1pc |
---|---|
Harga: | negotiable |
Kemasan rincian: | Kasing kayu lapis / Kasing Besi / Bundel dengan Tutup plastik |
Waktu pengiriman: | 10 hari |
Syarat-syarat pembayaran: | T/T, L/C |
Menyediakan kemampuan: | 1500 Ton per Bulan |
Baja karbon: | A179, A192, SA210 Gr A1/C,A106 Gr B | Baja tahan karat: | TP304/304L,TP316/TP316L/316Ti, TP321, TP347 |
---|---|---|---|
Baja Dupleks: | A789 S31803/S2205 S32750, S32760 | Tembaga-Nikel: | UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
tipe sirip: | Pengelasan Frekuensi Tinggi, Tertanam G / L / KL / KLL, Jenis Diekstrusi | ||
Cahaya Tinggi: | Tabung G Fined yang tertanam,SA210 Gr.A1 Finning Tube,Al1060 Tabung bergelombang |

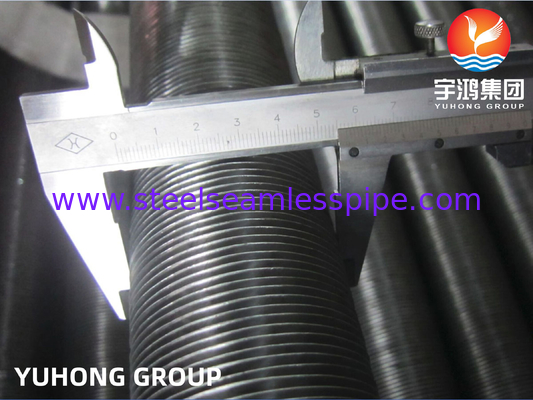

ASME SA210 Gr.A1 tabung tanpa jahitan dengan aluminium Al1060 tertanam tabung fin tipe G
Tabung sirip tertanam, juga dikenal sebagai tabung sirip atau pipa sirip, adalah komponen transfer panas khusus yang digunakan di berbagai industri dan aplikasi.Mereka terdiri dari tabung dasar dengan sirip eksternal yang tertanam erat atau dilas secara integral pada permukaan tabung. sirip meningkatkan luas permukaan tabung, meningkatkan efisiensi transfer panas.
Tujuan utama tabung sirip tertanam adalah untuk meningkatkan pertukaran panas antara cairan yang mengalir melalui tabung dan lingkungan sekitarnya atau cairan lain.Desain dan konstruksi sirip secara signifikan meningkatkan tingkat transfer panas dengan meningkatkan luas permukaan yang tersedia untuk transfer panas.
ASTM A192 / A192M : Tabung Boiler Steel Karbon Tanpa Jajar untuk Layanan Tekanan Tinggi
ASTM A210 / A210M: Boiler baja karbon menengah dan tabung superheater tanpa jahitan
Kelas baja:Kelas A1; Kelas C
Kondisi pengiriman: Annealed, Normalisasi, Normalisasi dan Tempered
Detil singkat:
Tabung OD:16mm min. 219.1mm ((8'') max.
Panjang tabung: 25000mm maksimal.
Tinggi sirip: 50 mm maksimal.
Ketebalan sirip: umumnya 0,2 mm ~ 3,0 mm
Jarak sirip: 2,3 mm (11FPI) min. atau disesuaikan untuk klien
Proses pembuatan
Strip sirip aluminium adalah luka tegangan dan ditempatkan ke dalam alur dipotong ke dalam tabung dengan sekitar 0,4 mm kedalaman fluted.
Perlindungan permukaan ujung rata
Kedua ujung tabung sirip jenis G harus dilapisi seng atau aluminium yang dilapisi dengan lapisan sistem busur semprotan elektro.
Kriteria penerimaan
Standar API 661 ((Exchangers Air-Cooled Heat for General Refinery Service) atau kondisi pengiriman (TDC).
Aksesoris
Kotak pendukung tabung, penjepit atau kotak spacer (Bahan: Aluminium, Seng dan Baja tahan karat).
Kondisi pengiriman:
Ujung tabung dipotong persegi, bebas burrs, internal dikeringkan dan udara ditiup bersih, eksternal dilapisi dengan varnis di kedua ujung G-Fin Embedded Fined Tube.
Desiccants dimasukkan ke dalam setiap paket untuk transportasi benua juga.
Aplikasi:
Bidang aplikasi umum adalah:
1Penukar panas: Tabung sirip A179 banyak digunakan dalam penukar panas, terutama dalam aplikasi di mana baja rendah karbon kompatibel dengan cairan kerja yang terlibat.Mereka digunakan dalam kedua udara-ke-cairan dan cairan-ke-cairan penukar panas, memfasilitasi transfer panas yang efisien antara media yang berbeda.
2Sistem HVAC: tabung sirip A179 digunakan dalam sistem pemanasan, ventilasi, dan pendingin udara (HVAC) untuk transfer panas yang efektif.dan komponen lain di mana pertukaran panas antara udara dan cairan (seperti air dingin atau pendingin) diperlukan.
3.Boiler Industri: A179 tabung sirip menemukan aplikasi dalam boiler industri, termasuk boiler uap dan boiler air panas.meningkatkan efisiensi boiler dan mengoptimalkan pemanfaatan energi.
4.Economizers: tabung sirip A179 umumnya digunakan dalam ekonomizers, yang merupakan penukar panas yang memulihkan panas limbah dari gas buang di pembangkit listrik, tungku industri, dan sistem pembakaran lainnya.Tabung berdaun memaksimalkan transfer panas dan membantu memanaskan air pakan, meningkatkan efisiensi sistem secara keseluruhan.
5Kondensator: tabung sirip A179 digunakan dalam unit kondensator di mana panas ditransfer dari uap panas ke media pendingin, menyebabkan uap mengembun.Mereka biasanya digunakan dalam sistem pendingin, unit pendingin udara, dan pembangkit listrik.
6.Oil Coolers: tabung sirip A179 cocok untuk aplikasi pendinginan minyak, seperti dalam sistem hidrolik atau sistem pelumasan.memungkinkan disipasi panas yang efisien dan menjaga suhu minyak yang optimal.
7Sistem Pemulihan Panas: Tabung sirip A179 memainkan peran penting dalam aplikasi pemulihan panas, menangkap panas limbah dari berbagai proses industri dan mentransfernya ke media untuk penggunaan lebih lanjut.Mereka digunakan dalam sistem yang bertujuan meningkatkan efisiensi energi dan mengurangi biaya operasi.
Spesifikasi:
Grooved G tipe Fined Tubes dikombinasikan dengan dua bahan yang berbeda.
Posisi | Materi Umum | Bahan ASTM yang populer |
Bahan inti tabung |
Baja karbon, baja rendah paduan, baja tahan karat, kuningan, tembaga, paduan koper-nikel, aluminium perunggu, paduan nikel.
|
1Baja karbon: A179, A192, SA210 Gr A1/C,A106 Gr B 2Baja tahan karat: TP304/304L,TP316/TP316L/316Ti, A789 S31803/S2205 dll... 3Tembaga:UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 |
Bahan sirip |
1. Aluminium paduan 2Tembaga. |
1. Aluminium ((Alu.1100,Alu.1060) 2Tembaga. |
Semua dimensi dalam inci dan spesifikasi atas permintaan Anda. |
|||
OD tabung |
Tinggi sirip |
Ketebalan sirip |
Pinus per Pitch ((Densitas) |
5/8 |
3/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
3/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 1/4 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
1 1/2 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11 |
Silakan email kami untuk informasi lebih lanjut. |
Keuntungan Kompetitif:
