Tempat asal: | Cina |
Nama merek: | YUHONG |
Sertifikasi: | ISO9001-2008, API 5L, API 5CT |
Nomor model: | Gost9941-81 |
Kuantitas min Order: | 500kg |
---|---|
Harga: | Negotiable |
Kemasan rincian: | KASUS PLYWOOD, BUNDLE, TAS ANYAMAN |
Waktu pengiriman: | Tergantung pada kuantitas |
Syarat-syarat pembayaran: | T/T, L/C |
Menyediakan kemampuan: | 100 ton per bulan |
Spesifikasi: | BS6323 BAGIAN 5 ERW 1, ERW 2, ERW 3, ERW 4, ERW 5 | Kelas: | 12X18H12T |
---|---|---|---|
OD: | 3/4" (19.05), 1"(25.4), 1-1/4" ((31.75), 1-1/2" ((38.1), 2" (50.8), 2-1/2" ((63.5), 3" (76.2) | Jenis: | 1KM, GKM, NKM, NZF |
Jadwal: | BWG10, 12, 14, 16, 18, 20, 22, 25 | Bahan: | Baja karbon |
Cahaya Tinggi: | Kinerja dalam Boiler Tube,Tabung Boiler Baja Karbon Rendah,ERW1 Boiler Tube |

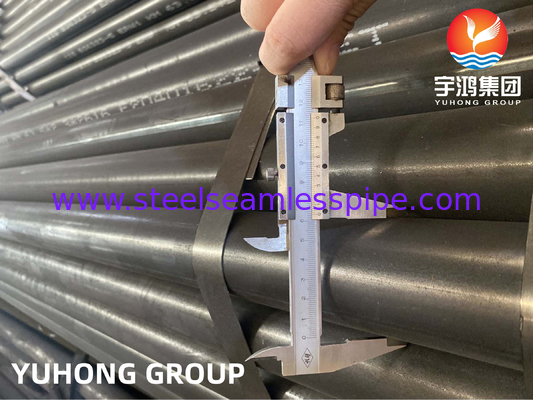

BS 6323-5 ERW1 KM Boiler Tube
BS 6323-5 ERW1 KM Boiler Tube adalah spesifikasi standar Inggris untuk tabung baja karbon las resistansi listrik (ERW) yang digunakan dalam aplikasi boiler.Kelas ERW1 menunjukkan bahwa tabung diproduksi menggunakan bahan baja karbon rendahSpesifikasi ini menetapkan persyaratan untuk dimensi, sifat mekanik, dan kualitas.,dan pengujian tabung boiler untuk memastikan kinerja yang aman dan dapat diandalkan dalam aplikasi boiler industri.
Kelas baja dan komposisi kimia:
Desain negara |
Komposisi kimia (analisis sendok) | Sifat mekanik | |||||||||||||
C | Ya. | Mn | P | S | KM (sebagai las) | GMK dan GZF (dipanaskan) | NKM dan NZF (normalisasi) | ||||||||
Max. | Max. | Max. | Max. | Max. | Re Min. |
Rm Min. |
A menit |
A Min. |
Re Min. |
Rm Min. |
A Min. |
Re Min. |
Rm Min. |
A Min. |
|
D/a≤ 20 |
D/a> 20 |
||||||||||||||
% | % | % | % | % | N/m m2 |
N/m m2 |
% | % | N/m m2 |
N/m m2 |
% | N/m m2 |
N/m m2 |
% | |
ERW 1 | 0.13 | Aku tidak tahu. | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
ERW 2 | 0.16 | Aku tidak tahu. | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | Aku tidak tahu. | Aku tidak tahu. | 340 | 490 | 20 |
Diameter | Toleransi | |||
1 | 2 | 3 | ||
selesai. | Sampai dan termasuk | Kondisi KM D/a | GKM, GZF,NKM, NZF kondisi 20 |
|
≤ 40 GKM,GZF, | ||||
NKM, kondisi NZF≤20 | ||||
mm | mm | mm | mm | mm |
20 | ± 0.12 | ± 0.18 | ± 0.24 | |
20 | 30 | ± 0.15 | ± 0.22 | ± 0.30 |
30 | 50 | ± 0.20 | ± 0.30 | ± 0.40 |
50 | 70 | ± 0.25 | ± 0.37 | ± 0.50 |
70 | 90 | ± 0.30 | ± 0.45 | ± 0.60 |
90 | 110 | ± 0.35 | ± 0.52 | ± 0.70 |
110 | 130 | ± 0.45 | ± 0.68 | ± 0.90 |
130 | 150 | ± 0.55 | ± 0.82 | ± 1.10 |
150 | 170 | ± 0.65 | ± 0.97 | ± 1.30 |
170 | ± 0,75% dari luar | ± 1% dari diameter luar | ± 1,5% dari diameter luar | |
diameter |
Ukuran tabung untuk penukar panas & kondensator & boiler | |||||||||||
Diameter luar | BWG | ||||||||||
25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
Ketebalan dinding mm | |||||||||||
0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
mm | inci | Berat kg/m | |||||||||
6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
Bentuk tabung:Lurus & U-bend & Fined & Coiled | |||||||||||
Tabung baja tahan karat:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216-5, A/SA688, B/SB163, JIS-G3463, GOST9941-81. | |||||||||||
Tabung baja karbon & paduan:A/SA178, A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214, SA423 |
Aplikasi
Perusahaan Pengeboran Minyak Offshore
Generasi Listrik
Petrokimia
Pengolahan Gas
Bahan Kimia Khusus
Produk farmasi
Peralatan Farmasi
Peralatan Kimia
Peralatan Air Laut
Penukar Panas
Kondensator
Industri Pulp dan Kertas
