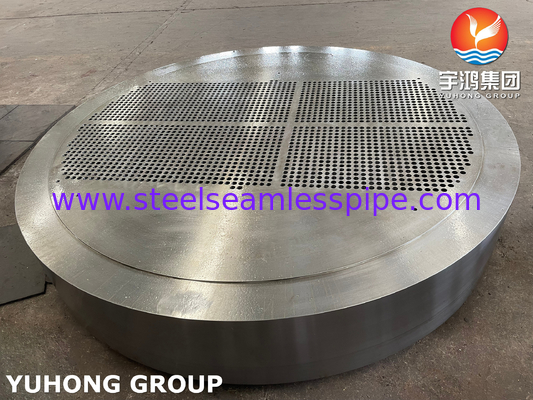

ASME SA516 Gr.70N STATIONARY TUBESHEET
Pertukang panas tabung lempeng yang tetap mengacu pada cangkang dan pertukang panas tabung di mana pelat tabung di kedua ujung bundel tabung dihubungkan secara tetap ke cangkang dengan cara pengelasan.Setelah pelat tabung dan cangkang dilas, juga dapat berfungsi sebagai flange dan dihubungkan ke pipa kotak flange dengan baut.Keuntungannya adalah bahwa strukturnya sederhana dan diameter dalam cangkang yang dibutuhkan adalah yang terkecil sambil memastikan permukaan transfer panas yang sama.
Lembaran tabung adalah komponen kunci dari berbagai penukar panas dan wadah cangkang dan tabung. Tujuan utamanya adalah untuk memberikan dukungan dan penyegelan ke bundel tabung.ada berbagai jenis lembaran tabungBerikut adalah beberapa jenis segmen umum dan deskripsi rinci mereka:
1Lembar tabung tetap: Deskripsi: Lembar tabung tetap dipasangkan ke dalam cangkang penukar panas dan dilas atau dilas ke lubang lembaran tabung tetap.Mereka tidak akan bergerak relatif terhadap lembaran tabung dan ekspansi antara tabung dan cangkang sangat kecil.
2. Lembar tabung terapung:
Deskripsi: Desain lembaran tabung terapung memungkinkan bundel tabung untuk memperluas dan berkontraksi bebas dengan perubahan suhu.Namun,Untuk mencegah kerusakan pada pipa dan sendi pipa-ke-tabung.
3. bundel tabung berbentuk U:
Deskripsi: Dalam pertukang panas bundel tabung U, tabung-tabung ini ditekuk menjadi "bentuk". Ujung-ujung tabung berbentuk U diperbaiki atau dilas ke lembaran tabung tunggal.Konfigurasi ini biasanya digunakan dalam aplikasi di mana perlu untuk mengakomodasi ekspansi termal dan kontraksi, tapi konektor harus dilepas untuk pemeliharaan.
4. Plat tabung kepala terapung:
Catatan: Pada beberapa penukar panas cangkang dan tabung, ujung lainnya ditutup oleh penukar panas tabung kepala terapung, dan satu ujung cangkang ditutup oleh lembaran tabung tetap.Kepala terapung dapat bergerak secara aksial untuk mengakomodasi ekspansi termal dan kontraksi tabungDesain ini umum di penukar panas Rappe.
5.Tabung tabung tetap (dengan deskripsi sendi ekspansi) Jika koneksi sementara antara tabung dan cangkang penting dan tabung tabung terapung mungkin tidak praktis,sendi ekspansi dapat dimasukkan ke dalam desain lembaran tabung tetap. sendi ekspansi ini memungkinkan jumlah tertentu gerakan sambil menjaga koneksi yang kuat antara tabung dan lembaran tabung.termasuk aplikasi khusus, persyaratan suhu dan tekanan, dan kebutuhan untuk mengakomodasi ekspansi dan kontraksi termal.Pemilihan dan desain tabung yang tepat sangat penting untuk memastikan pengoperasian penukar panas dan wadah tekanan yang efisien dan aman
Aku tidak tahu.
Karakteristik penukar panas lempeng tabung tetap adalah:
1Penembusan bypass kecil;
2. Forging digunakan kurang dan biaya rendah;
3. Tidak ada kebocoran internal;
4Area transfer panas 20% sampai 30% lebih besar dari penukar panas kepala terapung.
Kelemahan penukar panas lempeng tabung tetap adalah:
1Perbedaan suhu antara cangkang dan dinding pipa besar. Ketika t ≥ 50 °C, sendi ekspansi harus dipasang pada cangkang;
2. kekuatan perbedaan suhu mudah dihasilkan, dan tekanan perbedaan suhu mudah dihasilkan antara pelat tabung dan kepala tabung, menyebabkan kerusakan;
3Sisi cangkang tidak dapat dibersihkan secara mekanis;
4. Setelah pipa dikorosi, mereka akan dibuang bersama dengan casing, dan kehidupan peralatan akan singkat.
