Yuhong Holding Group Co., LTD
 |
| Tempat asal: | Cina |
| Nama merek: | YUHONG |
| Sertifikasi: | ISO9001-2008, API 5L, API 5CT, PED, AD-2000, EN10204-3.1B |
| Nomor model: | ASTM A213 T5 tabung tanpa jahitan baja paduan |
| Kuantitas min Order: | 5ton |
|---|---|
| Kemasan rincian: | Kasing kayu lapis / Kasing Besi / Bundel dengan Tutup plastik |
| Waktu pengiriman: | 7 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Nama produk: | Tabung Penukar Panas | Standar: | ASTM A213, ASME SA213 |
|---|---|---|---|
| Kelas material: | T5, T9, T11, T12, T23, T22, T91, T92 | Ukuran: | ID: 12.7mm Untuk 168.3mm, WT: 1mm Untuk: 40mm, Panjang Max.:32m/pc |
| Panjang: | Acak Tunggal, Acak Ganda & Panjang Potong | AKHIR: | Ujung Polos, Ujung Miring |
| Jenis: | Tanpa jahitan | NDT: | ET, UT, HT, MT |
| Aplikasi: | Boiler, Penukar Panas, dll. | ||
| Cahaya Tinggi: | ASTM A213 T5 tabung tanpa jahitan baja paduan, tabung boiler baja paduan T5 | ||

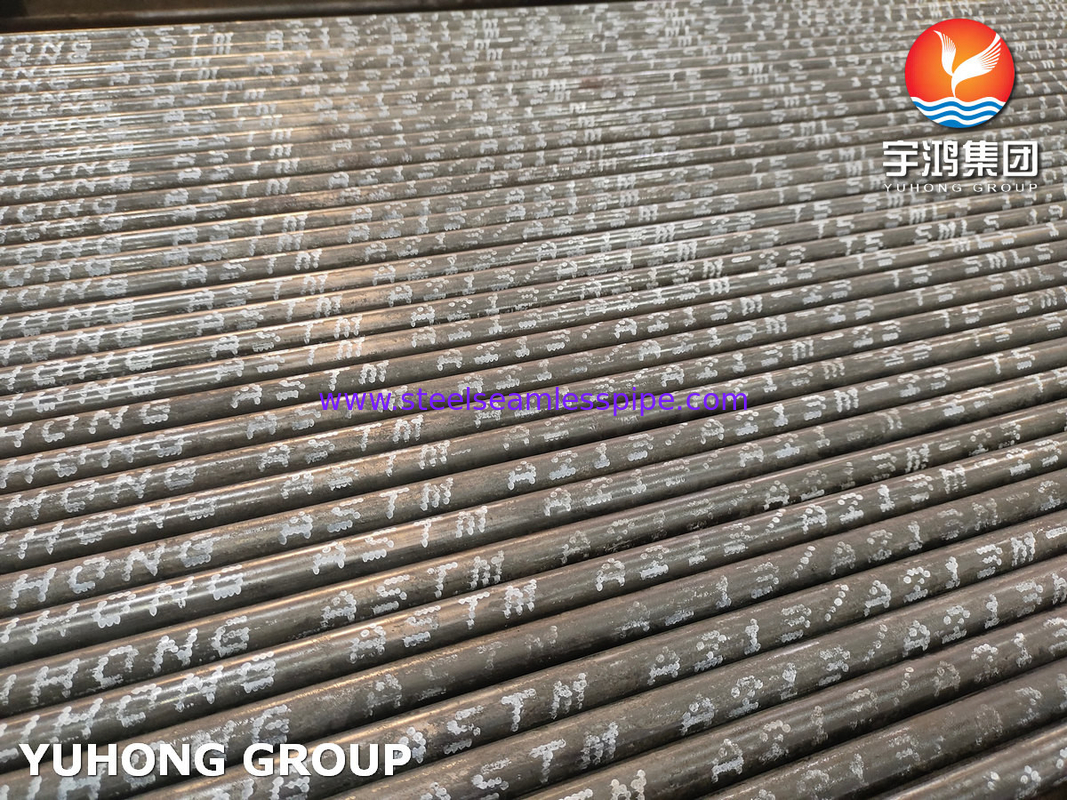

ASTM A213 Alloy T5 Seamless Tube untuk aplikasi boiler dan exchanger panas
ASTM A213 paduan T5memiliki beberapa unsur seperti silikon, molibdenum, nikel, kromium, mangan, vanadium.A213 Tabung T5 melayani industri seperti petrokimia, pembangkit listrik, pabrik gula, pulp & kertas, pembangkit uap pemulihan panas, dll.Sa213 T5 sifat material kekuatan panas membuatnya cocok untuk digunakan di pabrik bantalan tekanan dengan suhu operasi hingga 1000°C.
| Ukuran tabung untuk penukar panas & kondensator & boiler | |||||||||
| Diameter luar | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| Ketebalan dinding mm | |||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| mm | inci | Berat kg/m | |||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||
ASTM A213 T5 Tabung Baja Alloy Tanpa Jahit Komposisi Kimia ((%)
| Kelas | Komposisi Kimia ((%) | ||||||
| C | Mn | P | S | Ya. | Cr | Mo | |
| A213 T5 | ≤ 0.15 | 0.30-0.60 | ≤ 0.025 | ≤ 0.025 | ≤ 0.50 | 4.00-6.00 | 0.45-0.65 |
| Kelas | Sifat mekanik | |||
| Kekuatan tarik ((MPa) | Kekuatan hasil ((MPa) | Perpanjangan ((%) | Kekerasan ((HB) | |
| A213 T5 | ≥415 | ≥205 | 30 | ≤163 |
Catatan: Persyaratan sifat mekanik tidak berlaku untuk tabung yang lebih kecil dari [3,2 mm] diameter dalam atau lebih tipis dari [0,4 mm] ketebalan.
Toleransi ukuran ASTM A213/ASME SA213
| Diameter luar | Toleransi OD | WT Toleransi | Toleransi Ovalasi | Toleransi Panjang Potong |
| OD≤ 12,7 mm | ± 0,13 mm | ± 15 % | ️ | + 3, 18 mm, ?? 0 mm |
| 12, 7 mm < OD ≤ 38, 1 mm | ± 0,13 mm | ± 10 % | Max, 1,65 mm | + 3, 18 mm, ?? 0 mm |
| 38, 1 mm < OD ≤ 88, 9 mm | ± 0,25 mm | ± 10 % | Max, 2, 41 mm | + 4, 76 mm, ?? 0 mm |
|
Nama dagang |
Kelas |
UNS # |
Tabung pemanas |
|
1 1/4 Chrome |
T11 |
K11597 |
A213 / SA213 |
|
2 1/4 Chrome |
T22 |
K21590 |
A213 / SA213 |
|
5 Chrome |
T5 |
K41545 |
A213 / SA213 |
|
9 Chrome |
T9 |
K90941 |
A213 / SA213 |
|
T91 |
T91 |
K90901 |
A213 / SA213 |
|
T92 |
T92 |
K92460 |
A213 / SA213 |
Aplikasi
Generasi Listrik
Industri Petrokimia
Minyak dan Gas
Otomotif
Perlengkapan udara
Penukar Panas
Pemanas
