EN10028 1.4541 Lembar tabung baja tahan karat untuk penukar kepala terapung Penukar panas Shell

EN10028 1.4541 Lembar tabung baja tahan karat

EN10028 1.4541 adalah standar Eropa untuk stainless steel, khususnya untuk stainless steel austenit.

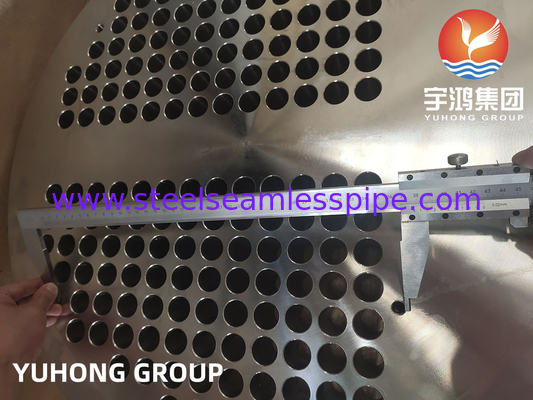

Lembar tabung baja tahan karat mengacu pada lempeng datar dengan lubang yang dibor atau diproses untuk menampung tabung.dan wadah tekanan lainnya untuk mendukung dan menahan tabung di tempatnya.

Oleh karena itu, EN10028 1.4541 lembaran tabung baja tahan karat mengacu pada lembaran tabung yang terbuat dari baja tahan karat kelas 1.4541, yang umumnya digunakan untuk ketahanan korosi yang sangat baik dan kekuatan suhu tinggi.

Lembaran tabung adalah komponen penting dari penukar panas. Ini adalah piring melingkar yang berisi serangkaian lubang untuk menahan tabung di tempatnya.Tabung dimasukkan melalui lubang-lubang ini dan kemudian diperluas atau dilas ke lembaran tabung untuk menciptakan koneksi yang kuat dan kedap air.

Lembar tabung berfungsi sebagai penghalang antara sisi tekanan tinggi dan tekanan rendah penukar panas.Lembaran tabung juga memberikan dukungan dan stabilitas untuk tabung, mencegah mereka dari melonggarkan atau bergetar dalam kondisi operasi.

Lembaran tabung biasanya terbuat dari bahan yang dapat menahan suhu tinggi dan lingkungan korosif, seperti stainless steel, baja karbon, atau titanium.Pilihan bahan tergantung pada persyaratan khusus penukar panas, termasuk jenis cairan yang diproses dan kondisi operasi.

Desain lembaran tabung sangat penting untuk transfer panas yang efisien dan untuk mencegah kegagalan tabung.dan jumlah dan susunan lubang di lembaran tabung hati-hati dipertimbangkan selama proses desain.

Selain memegang tabung di tempatnya, lembaran tabung juga menyediakan permukaan untuk menempelkan cangkang atau perumahan penukar panas.Kerang biasanya diborgol atau dilas ke lembaran tabung untuk menciptakan kandang tertutup untuk tabung.

Lembaran tabung memainkan peran penting dalam kinerja dan keandalan penukar panas.dan menyediakan koneksi yang aman antara tabung dan cangkang.

1.4541 Komposisi kimia


1.4541 Kelas yang setara

Proses produksi lembaran tabung melibatkan beberapa langkah, termasuk pemilihan bahan, desain, pemesinan, dan kontrol kualitas.

1Pemilihan bahan: Lembar tabung biasanya terbuat dari logam atau paduan berkualitas tinggi, seperti baja karbon, baja tahan karat, atau titanium.Pemilihan bahan tergantung pada aplikasi spesifik, termasuk faktor seperti suhu, tekanan, dan ketahanan korosi.

2. Desain: Desain lembaran tabung didasarkan pada persyaratan penukar panas atau wadah tekanan yang akan digunakan. Desain termasuk jumlah dan pengaturan lubang tabung, ketebalan,dan dimensi keseluruhan.

3. Mesin: Lembar tabung diproses dengan menggunakan berbagai proses, termasuk pengeboran, penggilingan, dan memutar. Langkah pertama adalah mengebor lubang tabung di lembaran tabung.Hal ini dilakukan dengan menggunakan mesin pengeboran khusus atau peralatan CNC (Computer Numerical Control)Lubang harus ditempatkan dengan tepat dan sejajar untuk memastikan penyisipan tabung yang tepat.

4. Finishing: Setelah pengeboran, lembaran tabung biasanya diproses untuk mencapai ketebalan dan permukaan yang diinginkan.Hal ini mungkin melibatkan penggilingan atau memutar operasi untuk menghilangkan bahan berlebih dan menciptakan, permukaan datar.

5Pengolahan panas: Tergantung pada bahan dan aplikasi, lembaran tabung dapat menjalani proses pengolahan panas untuk meningkatkan sifat mekaniknya, seperti kekerasan dan kekuatan.Langkah ini sangat penting untuk memastikan tabung sheet dapat menahan kondisi operasi yang diperlukan.

6. Kontrol kualitas: Sepanjang proses produksi, langkah-langkah kontrol kualitas diterapkan untuk memastikan lembaran tabung memenuhi spesifikasi yang diperlukan.pengujian non-destruktif (seperti pengujian ultrasonik atau radiografi), dan pemeriksaan visual.

7. perakitan: Setelah lembaran tabung dikerjakan dan diperiksa, ia dapat dirakit ke dalam penukar panas atau wadah tekanan.Hal ini melibatkan memasukkan tabung ke dalam lubang tabung dan mengamankannya di tempat menggunakan metode seperti pengelasan atau ekspansi.

8Pemeriksaan akhir: Sebelum penukar panas atau wadah tekanan digunakan,Pemeriksaan akhir dilakukan untuk memverifikasi bahwa tabung dan seluruh rangkaian memenuhi semua spesifikasi dan standar yang diperlukan.

Penting untuk dicatat bahwa proses produksi lembaran tabung dapat bervariasi tergantung pada persyaratan spesifik dari aplikasi dan kemampuan produsen.

Lembar tabung melayani beberapa fungsi penting dalam aplikasi ini:

1. Dukungan tabung

2. Penutup tabung

3. Transfer panas

4. Pengendalian Tekanan

5. Pengelompokan tabung

6. Pembersihan tabung
