ASTM Standard Wound Type L Type Fin Tubes Untuk Boiler Penukar Panas

Tipe KL Fenned Tube untuk Penukar Panas

Tipe KL tabung ber sirip adalah sejenis tabung ber sirip berkilir. Sebelum memutar sirip, menggeliat pola pada tabung dasar, atau menambahkan pisau ke penggeliat, menggeliat pada tabung dasar,dan gunakan pisau belakang tabung ber sirip yang dibuat dengan berliku, menggerutu dan berputar pada saat yang sama.

Tipe KL Fined Tube bergantung pada kontak permukaan maksimum antara sirip dan tabung, yang dijamin oleh ketegangan pita sirip yang terbentuk secara heliks di sekitar tabung yang sudah terkelupas sebelumnya,memberikan ikatan yang lebih baik dan transfer panasSuhu kerja maksimum Tipe KL Fined Tube dapat mencapai 250 °C, dan tekanan kerja maksimum dapat mencapai 3.2MPa.

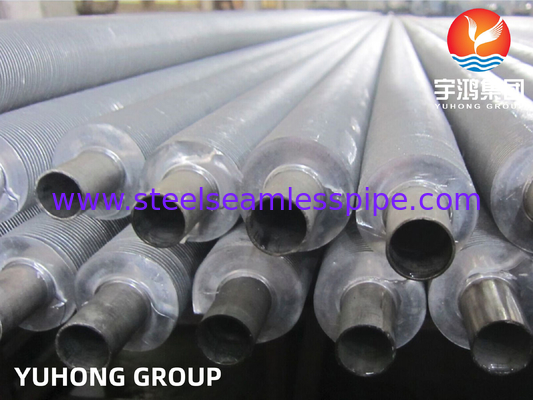

Tipe LL tabung bergelombang untuk penukar panas

Tipe LL pipa ber sirip adalah tabung ber sirip di mana kaki sirip preformed ke dalam bentuk LL (terpadu LLs) dan strip dari sirip aluminium atau sirip tembaga diterapkan ke tabung dasar di bawah ketegangan.Namun, kaki sudah dibentuk sehingga satu kaki tumpang tindih dengan yang lain, meningkatkan perlindungan tabung dasar dan area kontak termal tabung berdaun.pemanas udara sebelumnya., suhu operasi maksimum dapat mencapai 180 °C.

Desain sirip berbentuk "LL" memiliki sirip yang saling terhubung yang diputar bersama-sama untuk mencegah gerakan dan pemisahan.sirip datar halus dengan sirip berbentuk "LL" tegak lurus ke permukaan tabung tabung baja tanpa jahitan memberikan ketahanan yang sangat rendah terhadap aliran udara/gas dan memastikan bahwa pencemaran tetap minimalBagian bawah sirip bersentuhan dengan tabung dasar dan memberikan jaket lengkap di sepanjang sirip. Oleh karena itu nama ini berlaku untuk aplikasi di mana korosi adalah faktor.Ini LL Tipe Fined Tube sering digunakan sebagai pengganti untuk lebih mahal diekstrusi sirip di lingkungan korosif.

Keuntungan

Memindahkan panas dari cairan panas ke cairan dingin melalui dinding tabung adalah alasan mengapa banyak dari kita menggunakan tabung sirip.

Tapi Anda mungkin bertanya, apa keuntungan utama menggunakan tabung sirip? Mengapa Anda tidak bisa hanya menggunakan tabung biasa untuk melakukan transfer ini? Nah Anda bisa tapi laju akan jauh lebih lambat.

Dengan tidak menggunakan tabung sirip, luas permukaan luar tidak jauh lebih besar dari luas permukaan dalam.cairan dengan koefisien transfer panas terendah akan menentukan tingkat transfer panas keseluruhan. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.

Tabung sirip tumbuh di luar permukaan. Dengan memiliki tabung sirip di tempatnya, itu meningkatkan tingkat transfer panas secara keseluruhan.Hal ini kemudian mengurangi jumlah total tabung yang diperlukan untuk aplikasi tertentu yang kemudian juga mengurangi ukuran keseluruhan peralatan dan dapat dalam jangka panjang mengurangi biaya proyekDalam banyak kasus aplikasi, satu tabung dengan sirip menggantikan enam atau lebih tabung telanjang dengan biaya kurang dari 1/3 dan 1/4 volume.

Untuk aplikasi yang melibatkan transfer panas dari cairan panas ke cairan dingin melalui dinding tabung, tabung sirip digunakan.dimana salah satu cairan adalah udara atau gas lain, koefisien transfer panas sisi udara akan jauh lebih rendah, sehingga luas permukaan transfer panas tambahan atau penukar tabung sirip sangat berguna.Aliran pola keseluruhan dari penukar tabung sirip sering kali crossflow, namun, juga bisa aliran paralel atau arus balik.

Pin digunakan untuk meningkatkan luas permukaan efektif tabung penukar panas.tabung berdaun digunakan ketika koefisien transfer panas di luar tabung jauh lebih rendah dari pada bagian dalamDengan kata lain, panas yang ditransfer dari cairan ke gas, uap ke gas, seperti uap ke penukar panas udara, dan cairan termal ke penukar panas udara.

Kecepatan transfer panas tersebut dapat terjadi tergantung pada tiga faktor [1] perbedaan suhu antara kedua cairan;[2] koefisien transfer panas antara masing-masing cairan dan dinding tabung; dan [3] luas permukaan yang terkena setiap cairan.
