Yuhong Holding Group Co., LTD
 |
| Tempat asal: | Cina |
| Nama merek: | YUHONG |
| Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Nomor model: | Tabung Sirip Tertanam ASTM A210 Grade A1 |
| Kuantitas min Order: | 10PCS |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Persyaratan/ Peti Kayu Lapis/ Peti Besi/ Bundel dengan Tutup Plastik |
| Waktu pengiriman: | Tergantung pada kuantitas |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 1000 ton per bulan |
| Bahan tabung: | ASTM A210 Kelas A1 | tipe sirip: | Tertanam |
|---|---|---|---|
| Bahan sirip: | AL 1060 | Aplikasi: | Bagian Penukar Panas/Pemanas |
| Cahaya Tinggi: | ASTM A210 Tabung Fined Tertanam,Tabung Fin Tipe G dari Baja Karbon,Al 1060 tabung sirip tertanam |
||

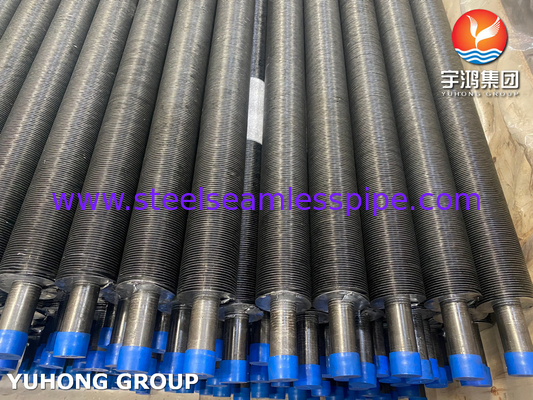

Baja karbonTabung sirip tipe G tertanam ASTM A210 Kelas A1 Al 1060
Gambaran umum:
Tipe Aluminium Embedded Fined Tube adalah bagian penting dalam penukar panas, terutama tabung berdaun yang terbuat dari aluminium, yang ringan dan mudah diproduksi,dan biasanya digunakan dalam perangkat penukar panas.
Fitur desain utama dari tabung Embedded Fin melibatkan sirip dimasukkan dan dilas ke dalam alur spiral yang dipotong ke dalam tabung.
Sirip tertanam paling cocok untuk digunakan dalam siklus termal tinggi atau suhu tinggi dan di mana sisi sirip akan mengalami pembersihan teratur.Jenis sirip ini datang dengan keterbatasan utama adalah kebutuhan untuk ketebalan dinding minimal 1Namun, sirip tipe G dapat menahan suhu hingga 400 ° C dan dapat menggabungkan sirip baja karbon untuk konduktivitas yang lebih baik.
Proses Produksi
Secara khusus, tabung sirip tipe G adalah alur spiral dengan lebar dan kedalaman tertentu yang diproses sebelumnya pada tabung baja, dan kemudian strip aluminium ditanam pada tabung baja pada peralatan.Selama proses penggulung, karena kekuatan pra-penekanan tertentu, pita baja akan sangat ketat dipenggal dalam alur spiral, sehingga memastikan area kontak tertentu antara pita baja dan pipa baja.
Untuk mencegah strip baja dari melompat dan jatuh, kedua ujung strip baja harus dilas ke pipa baja.harus ada reaksi tertentu antara strip baja dan alur spiral. Jika reaksi yang terlalu kecil untuk membentuk gangguan, proses inlay sulit untuk melanjutkan dengan lancar.
Selain itu, sabuk baja yang dibalut akan selalu memiliki rebound tertentu, akibatnya, sabuk baja dan permukaan bawah alur spiral tidak dapat digabungkan dengan baik.Inlay fin dapat dilakukan pada peralatan umum, dan biayanya tidak tinggi.
A210 Kelas A1 Komposisi kimia
|
Kelas |
C ((Max) |
Mn |
Si(Min) |
P ((Max) |
S (Max) |
|
A1 |
0.27 |
Max 0.93 |
0.10 |
0.035 |
0.035 |
Sifat Mekanis
|
Kelas |
Kekuatan tarik ((Mpa) |
Kekuatan hasil ((Mpa) |
Perpanjangan ((%) |
|
A1 |
≥415 |
≥255 |
≥ 30 |
G Tipe Embedded Fined Tube Rincian singkat:
Bahan inti tabung:
1Baja karbon: A179, A192, SA210 Gr A1/C, A106 Gr B
2Baja tahan karat: TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3Tembaga: UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Bahan sirip:
1. Aluminium (Alu.1100, Alu.1060)
2Tembaga.
3Baja
Jenis sirip: padat polos
Tipe tabung sirip: Tipe G tertanam
Diameter luar (OD): 16mm Min~50.8mm maksimal.
Panjang tabung: hingga 18.000 mm.
Tinggi sirip: 16,5 mm maksimum.
Ketebalan sirip: umumnya 0,4mm ~ 0,6mm
Jarak sirip: minimal 2,1 mm (12FPI)
Perlindungan permukaan: Kedua ujung telanjang harus zinc atau aluminium yang dimetalisir oleh lapisan sistem arc electrospray.
Aksesoris: Kotak pendukung tabung, penjepit atau kotak spacer (bahan: aluminium, seng dan baja tahan karat).
Aplikasi
- Peralatan Farmasi
- Peralatan Kimia
- Peralatan air laut
- Penukar panas
- Kondensator
- Industri pulp dan kertas
-Perusahaan Pengeboran Minyak Offshore
- Generasi Listrik
-Petrokimia
- Pengolahan Gas
