Yuhong Holding Group Co., LTD
Tempat asal: | Cina |
Nama merek: | YUHONG HOLDING GROUP |
Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Nomor model: | C44300 , C68700 , C70600, C71500 |
Kuantitas min Order: | 100kg |
---|---|
Harga: | NEGOTIABLE |
Kemasan rincian: | paket kotak kayu |
Waktu pengiriman: | 15-20 hari |
Syarat-syarat pembayaran: | L/C, T/T |
Menyediakan kemampuan: | Sesuai dengan permintaan pelanggan |
Bahan: | C44300 , C68700 , C70600, C71500 | Standar: | ASTM B111, ASTM B88, ASTM B288, ASTM B688 |
---|---|---|---|
Jenis Produk: | tabung mulus, tabung las, fitting tembaga, tabung sirip tembaga | TPI: | BV, SGS, IEI, MOODY, .... |
Paket: | Kotak kayu lapis / Kotak Besi / | ||
Cahaya Tinggi: | Air cooler tabung paduan tembaga,C70600 Tabung tanpa jahitan paduan tembaga,Tabung tanpa jahitan paduan tembaga 15mm |

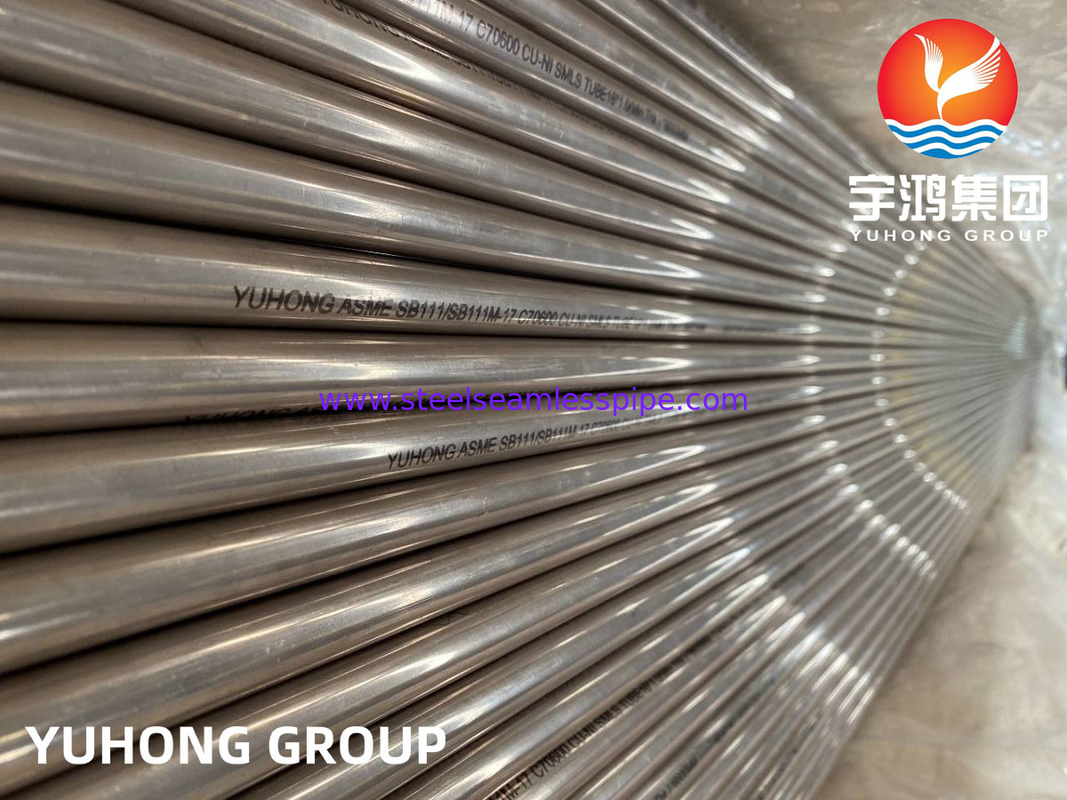

Paduan Tembaga Tabung Mulus ASME B111 CuNi 90/10 C70600 15Mm 25Mm 50Mm Pemanas Pendingin Udara Pengolahan Air
ASTM B-111-89a / ASME SB-111-89a TABUNG DAN FERRULE KONDENSER MULUS TEMBAGA DAN PADUAN TEMBAGA |
1. Ruang Lingkup 1.1 Spesifikasi ini mencakup tabung mulus dan stok ferrule tembaga dan berbagai paduan tembaga hingga 31/8 inci, inklusif, dalam diameter, untuk digunakan pada kondensor permukaan, evaporator, dan penukar panas.tabung untuk aplikasi ini biasanya terbuat dari tembaga atau paduan tembaga berikut: |
Tembaga atau Paduan Tembaga | Penggunaan Sebelumnya | Jenis Logam |
UNS no | Penunjukan | |
Bab 10200 | DARI | Bebas oksigen tanpa sisa deoksidan |
C12000 | DLP | Fosfor, sisa fosfor rendah |
Bab 12200 | DHP | Terfosfor, sisa fosfor tinggi |
Bab 14200 | DPA | Foforisasi, arsenik |
Bab 19200 | - | Foforisasi, 1% besi |
C23000 | - | Kuningan merah |
C28000 | - | Logam Muntz |
C44300 | - | Logam Angkatan Laut,B,C, dan D |
C44400 | - | - |
C44500 | - | - |
C60800 | - | Perunggu Aluminium |
C68700 | - | Aluminium Kuningan, B |
Bab 70400 | - | 95-5 Tembaga-Nikel |
Bab 70600 | - | 90-10 Tembaga-Nikel |
C71000 | - | 80-20 Tembaga-Nikel |
Bab 71500 | - | 70-30 Tembaga-Nikel |
Bab 71640 | - | Tembaga-Nikel-besi-Mangan |
C72200 | - | - |
1.2 Peringatan - Merkuri jelas merupakan bahaya kesehatan jika digunakan dan dibuang (Lihat 12.1.)
Paduan Tembaga UNS No. | Elemen Bernama Tembaga Plus % min. |
C60800 | 99,5 |
Bab 70400 | 99,5 |
Bab 70600 | 99,5 |
C71000 | 99,5 |
Bab 71500 | 99,5 |
Bab 71640 | 99,5 |
C72200 | 99.8 |
Untuk paduan tembaga yang mana seng ditentukan sebagai sisanya.baik tembaga atau seng dapat dianggap sebagai perbedaan
antara jumlah semua elemen yang dianalisis dan 100%
TABEL 1 PERSYARATAN KIMIA
Komposisi, % | |||||||||||||
Tembaga atau Paduan Tembaga UNS No. | TembagaA | Timah | Aluminium | Nikel, termasuk Cobalt | Timbal, maks | Besi | Seng | mangan | Arsenik | Antimon | Fosfor | Kro mium |
Elemen Bernama Lainnya |
Bab 10200 | 99,95 menit | - | - | - | - | - | - | - | - | - | - | - | - |
C12000 | 99,90 menit | - | - | - | - | - | - | - | - | - | 0,004-0,012 | - | - |
Bab 12200 | 99,9 menit | - | - | - | - | - | - | - | - | - | 0,015-0,040 | - | - |
Bab 14200 | 99,40 menit | - | - | - | - | - | - | - | 0,15-0,50 | - | 0,015-0,040 | - | - |
Bab 19200 | 98,7 menit | - | - | - | - | 0.8-1.2 | - | - | 0,15-0,50 | - | 0,01-0,04 | - | - |
C23000 | 84.0-86.0 | - | - | - | 0,05 | 0,05 maks | sisa | - | - | - | - | - | - |
C28000 | 59.0-63.0 | - | - | - | 0,30 | 0,07 maks | sisa | - | - | - | - | - | - |
C44300 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | 0,06 maks | sisa | - | 0,02-0,06 | - | - | - | - |
C44400 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | 0,06 maks | sisa | - | - | 0,02-0,10 | - | - | - |
C44500 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | 0,06 maks | sisa | - | - | - | 0,02-0,10 | - | - |
C60800 | sisa | - | 5.0-6.5 | - | 0,10 | 0,10 maks | - | - | 0,02-0,35 | - | - | - | - |
C68700 | 76.0-79.0 | - | 1.8-2.5 | - | 0,07 | 0,06 maks | sisa | - | 0,02-0,10 | - | - | - | - |
Bab 70400 | sisa | - | 4.8-6.2 | 0,05 | 1.3-1.7 | 1,0maks | 0,30-0,8 | - | - | - | - | - | |
Bab 70600 | sisa | - | 9.0-11.0 | 0,05B | 1.0-1.8 | 1,0maksB | 1,0maks | - | - | B | - | B | |
C71000 | sisa | - | 19.0-23.0 | 0,05B | 0,50-1,0 | 1,0maksB | 1,0maks | - | - | B | - | B | |
Bab 71500 | sisa | - | 29.0-33.0 | 0,05B | 0,40-1,0 | 1,0maksB | 1,0maks | - | - | B | - | B | |
Bab 71640 | sisa | - | 29.0-32.0 | 0,05B | 1.7-2.3 | 1,0maksB | 1.5-2.5 | - | - | B | - | B | |
C72200 | sisa | - | 15.0-18.0 | 0,05B | 0,50-1,0 | 1,0maksB | 1,0maks | - | - | B | 0,30 -0,70 |
B |
ATembaga (termasuk perak),
BBila produk tersebut digunakan untuk aplikasi pengelasan berikutnya, dan ditentukan oleh pembeli, seng harus maksimal 0,50%,
timbal maks 0,02%, fosfor maks 0,02%, sulfur maks 0,02%, dan karbon maks 0,05%.
Jika seluruh elemen pada Tabel 1 dianalisis, jumlahnya akan seperti yang ditunjukkan pada tabel berikut.
Paduan Tembaga UNS No. | Elemen Bernama Tembaga Plus.% min |
C23000 | 99.8 |
C28000 | 99,7 |
C44300 | 99.6 |
C44400 | 99.6 |
C44500 | 99.6 |
C68700 | 99,5 |
TABEL 2 PERSYARATAN TARIK
Tembaga atau Paduan Tembaga UNS No. | Penunjukan Temperamen | Kekuatan Tarik min ksiA | Kekuatan hasilBmin ksiA | Perpanjangan dalam 2 inci, min% | |
Standar | Mantan | ||||
C10200, C12000, C12200, C14200 | H55 | ditarik ringan | 36 | 30 | ... |
C10200, C12000, C12200, C14200 | H80 | ditarik dengan keras | 45 | 40 | ... |
Bab 19200 | 061 | dianil | 38 | 12 | ... |
C23000 | 061 | dianil | 40 | 12 | ... |
C28000 | 061 | dianil | 50 | 20 | ... |
C44300, C44400, C44500 | 061 | dianil | 45 | 15 | ... |
C60800 | 061 | dianil | 50 | 19 | ... |
C68700 | 061 | dianil | 50 | 18 | ... |
Bab 70400 | 061 | dianil | 38 | 12 | ... |
Bab 70400 | H55 | ditarik ringan | 40 | 30 | ... |
Bab 70600 | 061 | dianil | 40 | 15 | ... |
Bab 70600 | H55 | ditarik ringan | 45 | 35 | ... |
C71000 | 061 | dianil | 45 | 16 | ... |
Bab 71500 | 061 | dianil | 52 | 18 | ... |
Bab 71500 | - | - | - | - | - |
Ketebalan dinding hingga 0,048 inci, termasuk | HR50 | ditarik, bebas stres | 72 | 50 | 12 |
Ketebalan dinding lebih dari 0,048 inci. | HR50 | ditarik, bebas stres | 72 | 50 | 15 |
Bab 71640 | 061 | dianil | 63 | 25 | ... |
Bab 71640 | HR50 | ditarik, stres hilang | 81 | 58 | ... |
C72200 | 061 | dianil | 45 | 16 | ... |
C72200 | H55 | ditarik ringan | 50 | 30 | ... |
TABEL 3 PERSYARATAN PERLUASAN
Penunjukan Temperamen | Tembaga atau Paduan Tembaga UNS No. | Perluasan Diameter Luar Tbue, dalam Persen Diameter Luar Asli | |
Standar | Mantan | ||
061 |
dianil |
Bab 19200 | 30 |
C23000 | 20 | ||
C28000 | 15 | ||
C44300,C44400,C44500 | 20 | ||
C60800 | 20 | ||
C68700 | 20 | ||
Bab 70400 | 30 | ||
Bab 70600 | 30 | ||
C71000 | 30 | ||
Bab 71500 | 30 | ||
Bab 71640 | 30 | ||
C72200 | 30 | ||
H55 |
ditarik ringan |
C10200,C12000,C12200 | 20 |
Bab 14200 | 20 | ||
Bab 70400 | 20 | ||
Bab 70600 | 20 | ||
C72200 | 20 | ||
HR50 | ditarik, stres lega | Bab 71500 | 20 |
ditarik keras, ujungnya dianil | C10200,C12000,C14200 | 30 |
TABEL 4 KEDALAMAN TAKIK
Tebal Dinding Tabung, in. | Diameter Luar Tabung, in. | ||
Lebih dari ¼ hingga ¾, termasuk | Lebih dari ¾ hingga 1 ¼, termasuk | Lebih dari 1¼ hingga 3⅓, termasuk. | |
Lebih dari 0,017-0,032 | 0,005 | 0,006 | 0,007 |
0,032-0,049, termasuk | 0,006 | 0,006 | 0,0075 |
0,049-0,083, termasuk | 0,007 | 0,0075 | 0,008 |
0,083-0,109, termasuk | 0,0075 | 0,0085 | 0,0095 |
0,109-0,120, termasuk | 0,009 | 0,009 | 0,011 |
TABEL 5 DIAMETER LUBANG BOR
Diameter Luar Tabung, in. | Diameter Lubang Bor, in. | Bor No. |
¼-¾, termasuk | 0,025 | 72 |
Lebih dari ¾-1, termasuk | 0,031 | 68 |
Lebih dari 1-1¼, termasuk | 0,036 | 64 |
Lebih dari 1¼-1½, termasuk | 0,042 | 58 |
Lebih dari 1½-1¾, termasuk | .0046 | 56 |
Lebih dari 1¾-2, termasuk | 0,052 | 55 |
Uji Hidrostatik - Setiap tabung harus tahan, tanpa menunjukkan bukti kebocoran, tekanan hidrostatik internal
cukup untuk membuat material terkena tegangan serat sebesar 7000 psi, yang ditentukan oleh persamaan berongga tipis berikut
silinder di bawah tekanan.Tabung tidak perlu diuji pada tekanan hudrostatis lebih dari 1000psi kecuali ditentukan demikian.
P = 2St/(D-0.8t) dimana:
P = tekanan hidrostatis, psig.
t = tebal dinding tabung, in.
D = diameter luar tabung.di., dan
S = tegangan ijin material, psi.
TABEL 6 TOLERANSI DIAMETER
Diameter Luar, masuk | Tebal Dinding, in. | ||||
0,020A 0,022 0,025 0,028 |
0,032 | 0,035 | 0,042 | 0,049 ke Atas | |
Toleransi Diameter, Plus dan Minus, in. | |||||
Hingga 0,500, termasuk | 0,003 | 0,0025 | 0,0025 | 0,0025 | 0,0025 |
Lebih dari 0,500-0,740, termasuk | 0,0040 | 0,004 | 0,004 | 0,0035 | 0,003 |
Lebih dari 0,500-7,40, termasuk | 0,0060 | 0,006 | 0,005 | 0,0045 | 0,004 |
Lebih dari 0,740-1,000, termasuk | ... | 0,009 | 0,008 | 0,006 | 0,045 |
Lebih dari 1.250-1.375, termasuk | ... | ... | ... | 0,008 | 0,005 |
Lebih dari 1.375-2.000, termasuk | ... | ... | ... | ... | 0,006 |
A Toleransi dalam kolom ini hanya berlaku untuk light-drawn dan draw tempers saja.
Toleransi untuk temper anil harus disepakati antara pabrikan dan pembeli.
TABEL 7 TOLERANSI KETEBALAN DINDING, PLUS DAN MINUS IN.
Ketebalan Dinding, in. | Diameter Luar, masuk. | ||
Lebih dari ⅛ hingga ⅝, termasuk | Lebih dari ⅝ hingga 1, termasuk | Lebih dari 1 hingga 2, termasuk | |
0,020, termasuk hingga 0,032 | 0,003 | 0,003 | ... |
0,032, termasuk hingga 0,035 | 0,003 | 0,003 | 0,004 |
0,035, termasuk hingga 0,058 | 0,004 | 0,0045 | 0,0045 |
0,058, termasuk hingga 0,083 | 0,0045 | 0,005 | 0,005 |
0,083, termasuk hingga 0,120 | 0,005 | 0,0065 | 0,0065 |
0,120, termasuk hingga 0,134 | 0,007 | 0,007 | 0,0075 |
TABEL 8 TOLERANSI PANJANG
Panjang yang Ditentukan, kaki | Toleransi, semua Plus, masuk. |
Hingga 15 | 32/3 |
Lebih dari 15-20, termasuk | 1/8 |
Lebih dari 20-30, termasuk | 32/5 |
Lebih dari 30-60, termasuk | 3/8 |
Lebih dari 60-100, termasukA | 1/2 |
ATabung kondensor dengan panjang lebih dari 100 kaki tidak lagi diminati saat ini.Nilai toleransi untuk panjangnya akan dikembangkan
seperti yang ditentukan oleh pengalaman.Nilai toleransi panjang pada ketebalan dinding 0,020, termasuk.hingga 0,032 sesuai kesepakatan
antara produsen atau pemasok dan pembeli.
Tabung.Diameter Luar, masuk | Toleransi |
Hingga ⅝, termasuk | 0,010 inci. |
Lebih dari ⅝ | 0,016 masuk/masuk.diameter |
Sifat-sifat dan komposisi kimia yang disebutkan dalam spesifikasi ini, jika terjadi ketidaksepakatan, harus
ditentukan sesuai dengan metode ASTM berikut:
Tes | Penunjukan ASTM |
Analisis kimia | B 170A,E53,E54,E62,E75,E478 |
Ukuran butir | E112 |
Ekspansi (uji pin) | B153 |
merkuri nitrat | B154 |
Ketegangan | E8 |
Tes tak rusak | E243 |
AReferensi pada Spesifikasi B170 adalah metode kimia yang disarankan dalam lampirannya.
Ketika Komite E-1 telah menguji dan menerbitkan metode untuk menguji kadar pengotor tembaga yang rendah.
lampiran Spesifikasi B 170 akan dihilangkan.
LAMPIRAN (Informasi Nonmadatory)
X1.KEPADATAN TEMBAGA DAN PADUAN TEMBAGA
X1.1 Kepadatan paduan yang tercakup dalam spesifikasi ini diberikan pada Tabel X1.1.
TABEL X1.1 KEPADATAN
Tembaga atau Paduan Tembaga UNS No. | Kepadatan, lb.in.3 |
C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0,323 |
Bab 19200 | 0,320 |
C23000 | 0,316 |
C28000 | 0,303 |
C44300,C44400,C44500 | 0,308 |
C60800 | 0,295 |
C61300,C61400 | 0,285 |
C68700 | 0,301 |
Bab 70400 | 0,323 |
Bab 70600 | 0,323 |
C71000 | 0,323 |
Bab 71500 | 0,323 |
Bab 71640 | 0,323 |
C72200 | 0,323 |
ASTM B-111-89a / ASME SB-111-89a TABUNG DAN FERRULE KONDENSER MULUS TEMBAGA DAN PADUAN TEMBAGA |
1. Ruang Lingkup 1.1 Spesifikasi ini mencakup tabung mulus dan stok ferrule tembaga dan berbagai paduan tembaga hingga 31/8 inci, inklusif, dalam diameter, untuk digunakan pada kondensor permukaan, evaporator, dan penukar panas.tabung untuk aplikasi ini biasanya terbuat dari tembaga atau paduan tembaga berikut: |
Tembaga atau Paduan Tembaga | Penggunaan Sebelumnya | Jenis Logam |
UNS no | Penunjukan | |
Bab 10200 | DARI | Bebas oksigen tanpa sisa deoksidan |
C12000 | DLP | Fosfor, sisa fosfor rendah |
Bab 12200 | DHP | Terfosfor, sisa fosfor tinggi |
Bab 14200 | DPA | Foforisasi, arsenik |
Bab 19200 | - | Foforisasi, 1% besi |
C23000 | - | Kuningan merah |
C28000 | - | Logam Muntz |
C44300 | - | Logam Angkatan Laut,B,C, dan D |
C44400 | - | - |
C44500 | - | - |
C60800 | - | Perunggu Aluminium |
C68700 | - | Aluminium Kuningan, B |
Bab 70400 | - | 95-5 Tembaga-Nikel |
Bab 70600 | - | 90-10 Tembaga-Nikel |
C71000 | - | 80-20 Tembaga-Nikel |
Bab 71500 | - | 70-30 Tembaga-Nikel |
Bab 71640 | - | Tembaga-Nikel-besi-Mangan |
C72200 | - | - |
1.2 Peringatan - Merkuri jelas merupakan bahaya kesehatan jika digunakan dan dibuang (Lihat 12.1.)
Paduan Tembaga UNS No. | Elemen Bernama Tembaga Plus % min. |
C60800 | 99,5 |
Bab 70400 | 99,5 |
Bab 70600 | 99,5 |
C71000 | 99,5 |
Bab 71500 | 99,5 |
Bab 71640 | 99,5 |
C72200 | 99.8 |
Untuk paduan tembaga yang mana seng ditentukan sebagai sisanya.baik tembaga atau seng dapat dianggap sebagai perbedaan
antara jumlah semua elemen yang dianalisis dan 100%
TABEL 1 PERSYARATAN KIMIA
Komposisi, % | |||||||||||||
Tembaga atau Paduan Tembaga UNS No. | TembagaA | Timah | Aluminium | Nikel, termasuk Cobalt | Timbal, maks | Besi | Seng | mangan | Arsenik | Antimon | Fosfor | Kro mium |
Elemen Bernama Lainnya |
Bab 10200 | 99,95 menit | - | - | - | - | - | - | - | - | - | - | - | - |
C12000 | 99,90 menit | - | - | - | - | - | - | - | - | - | 0,004-0,012 | - | - |
Bab 12200 | 99,9 menit | - | - | - | - | - | - | - | - | - | 0,015-0,040 | - | - |
Bab 14200 | 99,40 menit | - | - | - | - | - | - | - | 0,15-0,50 | - | 0,015-0,040 | - | - |
Bab 19200 | 98,7 menit | - | - | - | - | 0.8-1.2 | - | - | 0,15-0,50 | - | 0,01-0,04 | - | - |
C23000 | 84.0-86.0 | - | - | - | 0,05 | 0,05 maks | sisa | - | - | - | - | - | - |
C28000 | 59.0-63.0 | - | - | - | 0,30 | 0,07 maks | sisa | - | - | - | - | - | - |
C44300 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | 0,06 maks | sisa | - | 0,02-0,06 | - | - | - | - |
C44400 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | 0,06 maks | sisa | - | - | 0,02-0,10 | - | - | - |
C44500 | 70.0-73.0 | 0.9-1.2 | - | - | 0,07 | 0,06 maks | sisa | - | - | - | 0,02-0,10 | - | - |
C60800 | sisa | - | 5.0-6.5 | - | 0,10 | 0,10 maks | - | - | 0,02-0,35 | - | - | - | - |
C68700 | 76.0-79.0 | - | 1.8-2.5 | - | 0,07 | 0,06 maks | sisa | - | 0,02-0,10 | - | - | - | - |
Bab 70400 | sisa | - | 4.8-6.2 | 0,05 | 1.3-1.7 | 1,0maks | 0,30-0,8 | - | - | - | - | - | |
Bab 70600 | sisa | - | 9.0-11.0 | 0,05B | 1.0-1.8 | 1,0maksB | 1,0maks | - | - | B | - | B | |
C71000 | sisa | - | 19.0-23.0 | 0,05B | 0,50-1,0 | 1,0maksB | 1,0maks | - | - | B | - | B | |
Bab 71500 | sisa | - | 29.0-33.0 | 0,05B | 0,40-1,0 | 1,0maksB | 1,0maks | - | - | B | - | B | |
Bab 71640 | sisa | - | 29.0-32.0 | 0,05B | 1.7-2.3 | 1,0maksB | 1.5-2.5 | - | - | B | - | B | |
C72200 | sisa | - | 15.0-18.0 | 0,05B | 0,50-1,0 | 1,0maksB | 1,0maks | - | - | B | 0,30 -0,70 |
B |
ATembaga (termasuk perak),
BBila produk tersebut digunakan untuk aplikasi pengelasan berikutnya, dan ditentukan oleh pembeli, seng harus maksimal 0,50%,
timbal maks 0,02%, fosfor maks 0,02%, sulfur maks 0,02%, dan karbon maks 0,05%.
Jika seluruh elemen pada Tabel 1 dianalisis, jumlahnya akan seperti yang ditunjukkan pada tabel berikut.
Paduan Tembaga UNS No. | Elemen Bernama Tembaga Plus.% min |
C23000 | 99.8 |
C28000 | 99,7 |
C44300 | 99.6 |
C44400 | 99.6 |
C44500 | 99.6 |
C68700 | 99,5 |
TABEL 2 PERSYARATAN TARIK
Tembaga atau Paduan Tembaga UNS No. | Penunjukan Temperamen | Kekuatan Tarik min ksiA | Kekuatan hasilBmin ksiA | Perpanjangan dalam 2 inci, min% | |
Standar | Mantan | ||||
C10200, C12000, C12200, C14200 | H55 | ditarik ringan | 36 | 30 | ... |
C10200, C12000, C12200, C14200 | H80 | ditarik dengan keras | 45 | 40 | ... |
Bab 19200 | 061 | dianil | 38 | 12 | ... |
C23000 | 061 | dianil | 40 | 12 | ... |
C28000 | 061 | dianil | 50 | 20 | ... |
C44300, C44400, C44500 | 061 | dianil | 45 | 15 | ... |
C60800 | 061 | dianil | 50 | 19 | ... |
C68700 | 061 | dianil | 50 | 18 | ... |
Bab 70400 | 061 | dianil | 38 | 12 | ... |
Bab 70400 | H55 | ditarik ringan | 40 | 30 | ... |
Bab 70600 | 061 | dianil | 40 | 15 | ... |
Bab 70600 | H55 | ditarik ringan | 45 | 35 | ... |
C71000 | 061 | dianil | 45 | 16 | ... |
Bab 71500 | 061 | dianil | 52 | 18 | ... |
Bab 71500 | - | - | - | - | - |
Ketebalan dinding hingga 0,048 inci, termasuk | HR50 | ditarik, bebas stres | 72 | 50 | 12 |
Ketebalan dinding lebih dari 0,048 inci. | HR50 | ditarik, bebas stres | 72 | 50 | 15 |
Bab 71640 | 061 | dianil | 63 | 25 | ... |
Bab 71640 | HR50 | ditarik, stres hilang | 81 | 58 | ... |
C72200 | 061 | dianil | 45 | 16 | ... |
C72200 | H55 | ditarik ringan | 50 | 30 | ... |
TABEL 3 PERSYARATAN PERLUASAN
Penunjukan Temperamen | Tembaga atau Paduan Tembaga UNS No. | Perluasan Diameter Luar Tbue, dalam Persen Diameter Luar Asli | |
Standar | Mantan | ||
061 |
dianil |
Bab 19200 | 30 |
C23000 | 20 | ||
C28000 | 15 | ||
C44300,C44400,C44500 | 20 | ||
C60800 | 20 | ||
C68700 | 20 | ||
Bab 70400 | 30 | ||
Bab 70600 | 30 | ||
C71000 | 30 | ||
Bab 71500 | 30 | ||
Bab 71640 | 30 | ||
C72200 | 30 | ||
H55 |
ditarik ringan |
C10200,C12000,C12200 | 20 |
Bab 14200 | 20 | ||
Bab 70400 | 20 | ||
Bab 70600 | 20 | ||
C72200 | 20 | ||
HR50 | ditarik, stres lega | Bab 71500 | 20 |
ditarik keras, ujungnya dianil | C10200,C12000,C14200 | 30 |
TABEL 4 KEDALAMAN TAKIK
Tebal Dinding Tabung, in. | Diameter Luar Tabung, in. | ||
Lebih dari ¼ hingga ¾, termasuk | Lebih dari ¾ hingga 1 ¼, termasuk | Lebih dari 1¼ hingga 3⅓, termasuk. | |
Lebih dari 0,017-0,032 | 0,005 | 0,006 | 0,007 |
0,032-0,049, termasuk | 0,006 | 0,006 | 0,0075 |
0,049-0,083, termasuk | 0,007 | 0,0075 | 0,008 |
0,083-0,109, termasuk | 0,0075 | 0,0085 | 0,0095 |
0,109-0,120, termasuk | 0,009 | 0,009 | 0,011 |
TABEL 5 DIAMETER LUBANG BOR
Diameter Luar Tabung, in. | Diameter Lubang Bor, in. | Bor No. |
¼-¾, termasuk | 0,025 | 72 |
Lebih dari ¾-1, termasuk | 0,031 | 68 |
Lebih dari 1-1¼, termasuk | 0,036 | 64 |
Lebih dari 1¼-1½, termasuk | 0,042 | 58 |
Lebih dari 1½-1¾, termasuk | .0046 | 56 |
Lebih dari 1¾-2, termasuk | 0,052 | 55 |
Uji Hidrostatik - Setiap tabung harus tahan, tanpa menunjukkan bukti kebocoran, tekanan hidrostatik internal
cukup untuk membuat material terkena tegangan serat sebesar 7000 psi, yang ditentukan oleh persamaan berongga tipis berikut
silinder di bawah tekanan.Tabung tidak perlu diuji pada tekanan hudrostatis lebih dari 1000psi kecuali ditentukan demikian.
P = 2St/(D-0.8t) dimana:
P = tekanan hidrostatis, psig.
t = tebal dinding tabung, in.
D = diameter luar tabung.di., dan
S = tegangan ijin material, psi.
TABEL 6 TOLERANSI DIAMETER
Diameter Luar, masuk | Tebal Dinding, in. | ||||
0,020A 0,022 0,025 0,028 |
0,032 | 0,035 | 0,042 | 0,049 ke Atas | |
Toleransi Diameter, Plus dan Minus, in. | |||||
Hingga 0,500, termasuk | 0,003 | 0,0025 | 0,0025 | 0,0025 | 0,0025 |
Lebih dari 0,500-0,740, termasuk | 0,0040 | 0,004 | 0,004 | 0,0035 | 0,003 |
Lebih dari 0,500-7,40, termasuk | 0,0060 | 0,006 | 0,005 | 0,0045 | 0,004 |
Lebih dari 0,740-1,000, termasuk | ... | 0,009 | 0,008 | 0,006 | 0,045 |
Lebih dari 1.250-1.375, termasuk | ... | ... | ... | 0,008 | 0,005 |
Lebih dari 1.375-2.000, termasuk | ... | ... | ... | ... | 0,006 |
A Toleransi dalam kolom ini hanya berlaku untuk light-drawn dan draw tempers saja.
Toleransi untuk temper anil harus disepakati antara pabrikan dan pembeli.
TABEL 7 TOLERANSI KETEBALAN DINDING, PLUS DAN MINUS IN.
Ketebalan Dinding, in. | Diameter Luar, masuk. | ||
Lebih dari ⅛ hingga ⅝, termasuk | Lebih dari ⅝ hingga 1, termasuk | Lebih dari 1 hingga 2, termasuk | |
0,020, termasuk hingga 0,032 | 0,003 | 0,003 | ... |
0,032, termasuk hingga 0,035 | 0,003 | 0,003 | 0,004 |
0,035, termasuk hingga 0,058 | 0,004 | 0,0045 | 0,0045 |
0,058, termasuk hingga 0,083 | 0,0045 | 0,005 | 0,005 |
0,083, termasuk hingga 0,120 | 0,005 | 0,0065 | 0,0065 |
0,120, termasuk hingga 0,134 | 0,007 | 0,007 | 0,0075 |
TABEL 8 TOLERANSI PANJANG
Panjang yang Ditentukan, kaki | Toleransi, semua Plus, masuk. |
Hingga 15 | 32/3 |
Lebih dari 15-20, termasuk | 1/8 |
Lebih dari 20-30, termasuk | 32/5 |
Lebih dari 30-60, termasuk | 3/8 |
Lebih dari 60-100, termasukA | 1/2 |
ATabung kondensor dengan panjang lebih dari 100 kaki tidak lagi diminati saat ini.Nilai toleransi untuk panjangnya akan dikembangkan
seperti yang ditentukan oleh pengalaman.Nilai toleransi panjang pada ketebalan dinding 0,020, termasuk.hingga 0,032 sesuai kesepakatan
antara produsen atau pemasok dan pembeli.
Tabung.Diameter Luar, masuk | Toleransi |
Hingga ⅝, termasuk | 0,010 inci. |
Lebih dari ⅝ | 0,016 masuk/masuk.diameter |
Sifat-sifat dan komposisi kimia yang disebutkan dalam spesifikasi ini, jika terjadi ketidaksepakatan, harus
ditentukan sesuai dengan metode ASTM berikut:
Tes | Penunjukan ASTM |
Analisis kimia | B 170A,E53,E54,E62,E75,E478 |
Ukuran butir | E112 |
Ekspansi (uji pin) | B153 |
merkuri nitrat | B154 |
Ketegangan | E8 |
Tes tak rusak | E243 |
AReferensi pada Spesifikasi B170 adalah metode kimia yang disarankan dalam lampirannya.
Ketika Komite E-1 telah menguji dan menerbitkan metode untuk menguji kadar pengotor tembaga yang rendah.
lampiran Spesifikasi B 170 akan dihilangkan.
LAMPIRAN (Informasi Nonmadatory)
X1.KEPADATAN TEMBAGA DAN PADUAN TEMBAGA
X1.1 Kepadatan paduan yang tercakup dalam spesifikasi ini diberikan pada Tabel X1.1.
TABEL X1.1 KEPADATAN
Tembaga atau Paduan Tembaga UNS No. | Kepadatan, lb.in.3 |
C10100,C10200,C10300,C10800,C12000,C12200,C14200 | 0,323 |
Bab 19200 | 0,320 |
C23000 | 0,316 |
C28000 | 0,303 |
C44300,C44400,C44500 | 0,308 |
C60800 | 0,295 |
C61300,C61400 | 0,285 |
C68700 | 0,301 |
Bab 70400 | 0,323 |
Bab 70600 | 0,323 |
C71000 | 0,323 |
Bab 71500 | 0,323 |
Bab 71640 | 0,323 |
C72200 | 0,323 |
Tabel Perbandingan Bahan (ASTM →KS, JIS, DIN, BS, NBN, NF, UNI)
STANDAR ASTM | UNS TIDAK. | KOREA/Jepang | JERMAN | INGGRIS | ISO | ||||||
Simbol KS/JIS | Nomor KS/JIS | Tipe DIN | Nomor DIN | Nomor Bahan | Nomor BS | Kelas BS | Perkataan | Tipe ISO | Nomor ISO | ||
B 111 Tabung Kondensor Mulus Tembaga dan Paduan Tembaga dan Stok Ferrule | |||||||||||
C44300 | C44300 | C4430T/C4430T | D5301/H3300 | CuZn28Sn | 1785 | 2871 | CZ111 | CuZn28Sn1 | R1337 | ||
C68700 | C68700 | C6870T/C6870T | D5301/H3300 | CuZN20Al | 1785 | 2871 | CZ110 | CuZn20Al2 | 426-I | ||
Bab 70600 | Bab 70600 | C7060T/C7060T | D5301/H3300 | CuNi10Fe1Mn | 17664 | 2871 | CN102 | CuNi10Fe1Mn | 429 | ||
C71000 | C71000 | C7100T/C7100T | D5301/H3300 | ||||||||
Bab 71500 | Bab 71500 | C7150T/C7150T | D5301/H3300 | CuNi30Mn1Fe | 17664 | 2871 | CN107 | CuNi30Mn1Fe | |||
Bab 71640 | Bab 71640 | C7164T/C7164T | D5301/H3300 | CuNi30Fe2Mn2 | 17664 | 2871 | CN108 | CuN |
Kontak Person: Naty Shen
Tel: 008613738423992
Faks: 0086-574-88017980
