Yuhong Holding Group Co., LTD
Tempat asal: | Cina |
Nama merek: | YUHONG |
Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Nomor model: | ASTM A312 TP347 Tabung Sirip Stainless Steel |
Kuantitas min Order: | 500kg |
---|---|
Kemasan rincian: | Kasing kayu lapis / Kasing Besi / Bundel dengan Tutup plastik |
Waktu pengiriman: | 7 hari |
Syarat-syarat pembayaran: | L/C, T/T |
Nama produk: | Tabung bersirip bergerigi | Material: | Kombinasi material apa pun yang dapat dilas busur |
---|---|---|---|
Proses Pengelasan: | GMAW | Ukuran Tabung: | Diameter luar 1,00″ hingga 12,75″ |
Tinggi sirip: | 0,375″ hingga 1,25″ | Lapangan sirip: | 1 sampai 7 sirip per inci |
Ketebalan Sirip: | 20ga (.035″) hingga 16ga (.060″) | Lebar Segmen Sirip: | 5/32″ atau 5/16″ |
Aplikasi: | Penukar Panas, Boiler, Pengolahan gas alam, dll. | ||
Menyorot: | tabung bersirip diekstrusi, tabung sirip penukar panas |

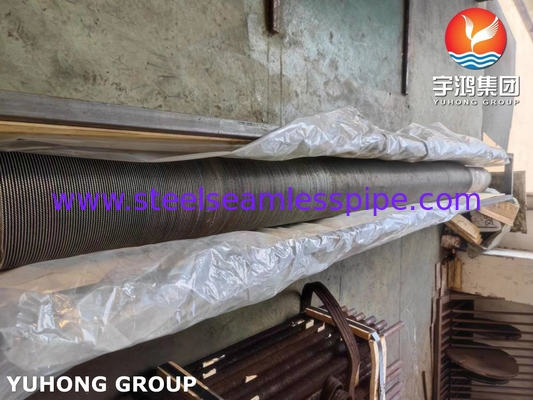

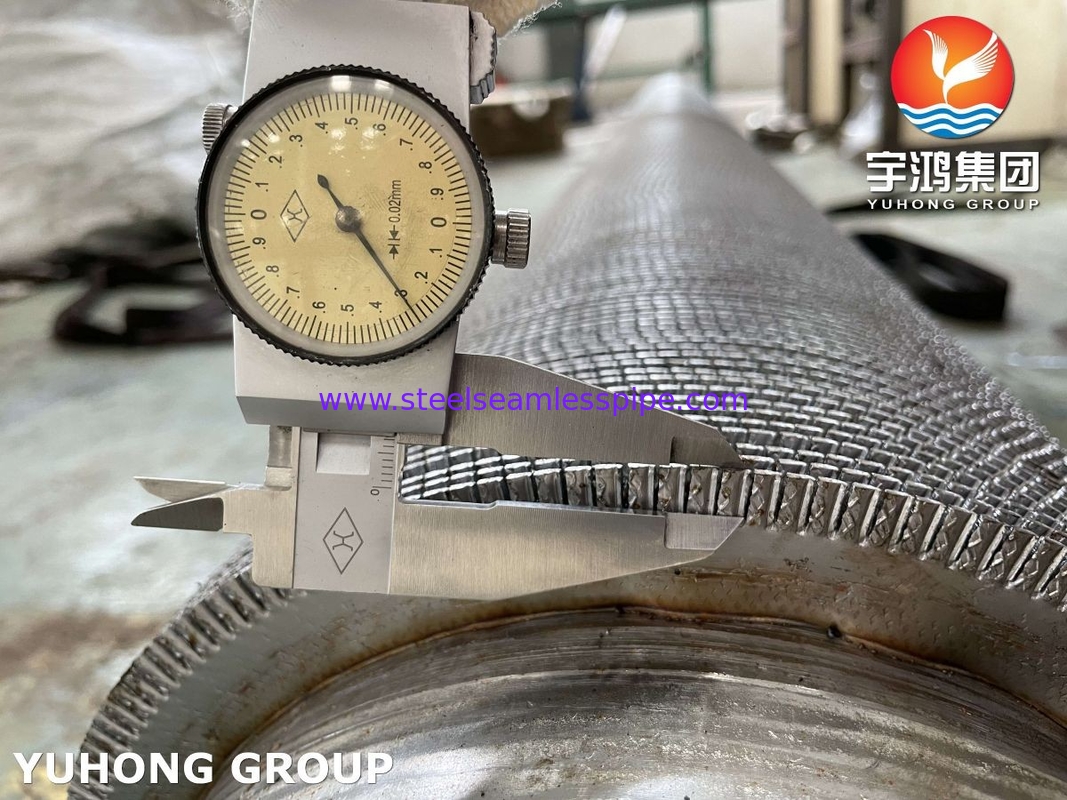

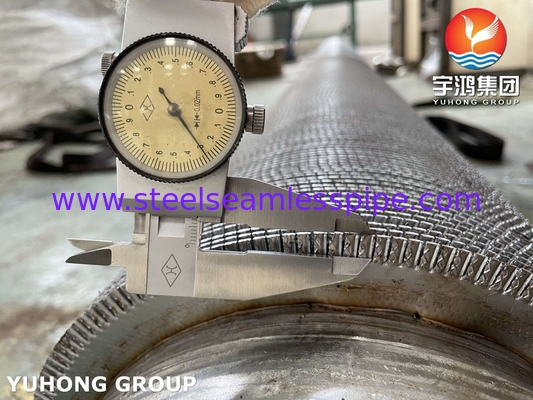

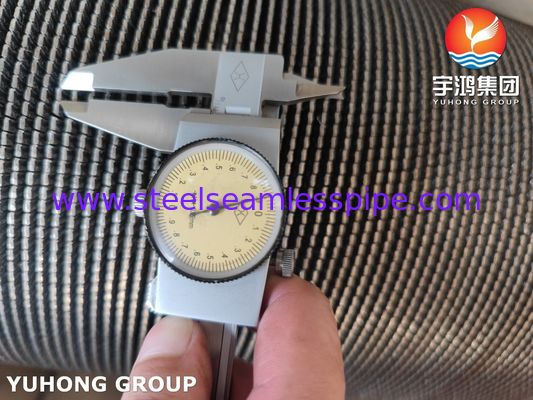

ASTM A312 TP347 SS Tabung Bersirip Bergerigi HFW Fin Tube untuk Penukar Panas Boiler Economizer
Tabung bersirip bergerigi, juga dikenal sebagai tabung sirip HFW (High Frequency Welded), adalah tabung penukar panas yang memiliki sirip bergerigi/bergelombang di permukaan luar.Sirip ini meningkatkan efisiensi perpindahan panas tabung dengan menciptakan turbulensi dalam aliran fluida, yang meningkatkan perpindahan panas yang lebih baik dari dinding tabung ke media sekitarnya.
Tabung sirip HFW diproduksi menggunakan proses pengelasan resistansi listrik frekuensi tinggi.Proses ini melibatkan pembentukan dan pengelasan sirip ke permukaan tabung menggunakan arus listrik.Bentuk sirip yang bergerigi memberikan area permukaan yang lebih besar untuk pertukaran panas dan meningkatkan kinerja perpindahan panas secara keseluruhan.
Beberapa bahan yang biasa digunakan untuk tabung bersirip bergerigi meliputi:
Baja karbon:Baja karbon adalah bahan yang banyak digunakan karena kekuatannya yang tinggi dan biaya rendah.Ini menawarkan ketahanan yang baik terhadap korosi dan dapat menahan suhu tinggi.
Besi tahan karat:Baja tahan karat sering dipilih karena sifat ketahanan korosinya yang sangat baik.Sangat cocok untuk aplikasi di mana tabung terkena lingkungan korosif atau suhu tinggi.
Paduan Tembaga dan Tembaga: Paduan tembaga dan tembaga seperti kuningan lebih disukai karena konduktivitas termalnya yang tinggi dan ketahanan terhadap korosi.Bahan-bahan ini umumnya digunakan dalam penukar panas dan aplikasi lain yang membutuhkan perpindahan panas yang efisien.
Paduan Aluminium dan Aluminium:Paduan aluminium dan aluminium ringan dan menawarkan konduktivitas termal yang baik.Mereka umumnya digunakan dalam aplikasi yang membutuhkan pembuangan panas, seperti AC dan pendingin.
Bahan khusus yang dipilih untuk tabung bersirip bergerigi bergantung pada faktor-faktor seperti kondisi pengoperasian, persyaratan termal, dan lingkungan sekitar.Yang terbaik adalah berkonsultasi dengan spesialis atau pabrikan untuk menentukan bahan yang paling cocok untuk aplikasi tertentu.
Tabung Bersirip Heliks Bergerigi Heliks Grup Yuhong | |
Proses Pengelasan | GMAW |
Ukuran Tabung/Pipa | Diameter luar 1,00″ hingga 12,75″ |
Tinggi Sirip | 0,375″ hingga 1,25″ |
Lebar Segmen Sirip | 5/32″ atau 5/16″ |
Ketebalan Sirip | 20ga (.035″) hingga 16ga (.060″) |
Lapangan Sirip | 1 sampai 7 sirip per inci |
Bahan | Kombinasi material apa pun yang dapat dilas busur |
Panjang Tabung | Tidak ada batasan praktis |
Apa perbedaan antara tabung bersirip padat yang dilas dan tabung bersirip bergerigi yang dilas?
Perbedaan utama di antara keduanya terletak pada desain siripnya.
1. Tabung bersirip padat yang dilas memiliki sirip yang padat dan kontinu sepanjang tabung.Sirip ini memberikan area permukaan yang besar untuk perpindahan panas, yang dapat meningkatkan efisiensi penukar panas.Namun, sirip padat juga dapat menghasilkan penurunan tekanan yang lebih tinggi dibandingkan sirip bergerigi.
2. tabung bersirip bergerigi yang dilas memiliki sirip yang bergerigi atau berlekuk sepanjang panjangnya.Gerigi ini membantu mengganggu lapisan batas dan meningkatkan efisiensi perpindahan panas.Sirip bergerigi juga dapat memberikan penurunan tekanan yang lebih rendah dibandingkan dengan sirip padat.
Mengapa orang memilih tabung bersirip bergerigi?
Perpindahan panas yang ditingkatkan: Gerigi pada sirip meningkatkan luas permukaan tabung, memungkinkan perpindahan panas yang lebih efisien.Ini bisa sangat menguntungkan dalam aplikasi di mana pertukaran panas perlu dimaksimalkan.
Peningkatan dinamika fluida: Gerigi membantu mengganggu aliran fluida dan mendorong pencampuran yang lebih baik, menghasilkan peningkatan efisiensi perpindahan panas.Ini dapat bermanfaat dalam aplikasi di mana kecepatan fluida rendah atau untuk fluida dengan sifat perpindahan panas yang buruk.
Pencegahan kondensasi: Sirip bergerigi membantu memecah aliran laminar, mengurangi kemungkinan pembentukan kondensasi pada permukaan tabung.Hal ini penting dalam aplikasi di mana kondensasi dapat menyebabkan korosi atau masalah operasional lainnya.
Mengurangi pengotoran: Profil sirip yang bergerigi dapat membantu meminimalkan pengotoran yang disebabkan oleh penumpukan kotoran, debu, atau partikel lain di permukaan tabung.Hal ini dapat menghasilkan peningkatan kinerja dan efisiensi dari waktu ke waktu, karena kebutuhan pemeliharaan dan pembersihan berkurang.
Peningkatan kekuatan struktural: Gerigi memberikan kekakuan dan kekuatan tambahan pada sirip, membuatnya lebih tahan terhadap kerusakan atau deformasi.Ini dapat bermanfaat dalam aplikasi dengan tekanan tinggi atau tekanan mekanis.
Kutipan cepat
Dimensi: diameter luar (OD) dan ketebalan dinding tabung.Selain itu, tentukan panjang tabung yang dibutuhkan.
Bahan: Tentukan bahan yang diperlukan untuk tabung, seperti baja karbon, baja tahan karat, atau paduan khusus lainnya.
Spesifikasi Sirip: Bahan Sebutkan tinggi sirip (atau kedalaman sirip), ketebalan sirip, dan kerapatan gerigi yang diperlukan.Tinggi sirip mengacu pada jarak dari akar ke ujung sirip, sedangkan ketebalan sirip adalah ketebalan sebenarnya dari sirip.Kepadatan gerigi mengacu pada jumlah titik bergerigi per satuan panjang permukaan sirip.
Kuantitas Tabung: Tentukan jumlah tabung sirip bergerigi yang diperlukan untuk aplikasi Anda.
Aplikasi
Bidang aplikasi umum adalah:
1. Unit penukar panas untuk pembangkit listrik (pembangkit listrik, nuklir, termal dan panas bumi);
2. Sistem korosif tinggi (kondensor, evaporator, desalinasi air laut, pemupukan, sistem urea, amonia, gas, asam korosif);
3. Industri perminyakan, kimia dan petrokimia;
4. Industri pengolahan dan pendinginan makanan;
5. Pengolahan gas alam;
