Yuhong Holding Group Co., LTD
 |
| Tempat asal: | Cina |
| Nama merek: | YUHONG |
| Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Nomor model: | ASME SA213 |
| Kuantitas min Order: | 1 pc |
|---|---|
| Harga: | 1-150000 USD |
| Kemasan rincian: | Kasing kayu lapis / Kasing Besi / Bundel dengan Tutup plastik |
| Waktu pengiriman: | 10-85 hari |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 1500 ton/bulan |
| Produk: | Tabung Sirip | Jenis: | Tabung Sirip HFW |
|---|---|---|---|
| Standar: | ASME SA213 | Bahan: | T12 |
| Bahan sirip: | Baja Karbon, Baja Tahan Karat, Aluminium, dll | Pengemasan: | Kasing kayu lapis / Kasing Besi / Bundel dengan Tutup plastik |

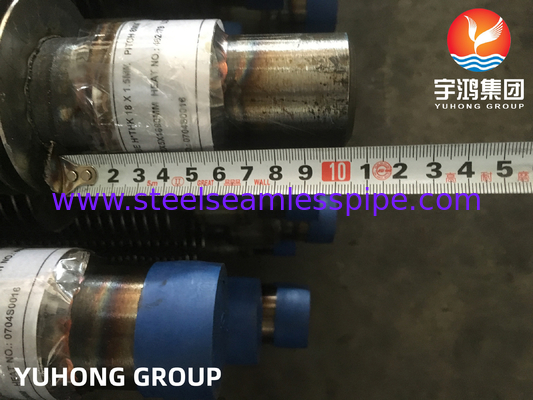

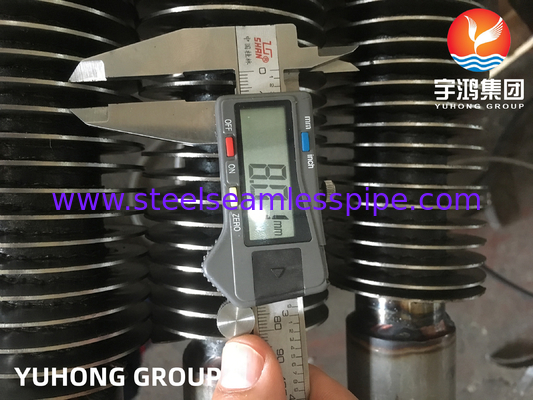

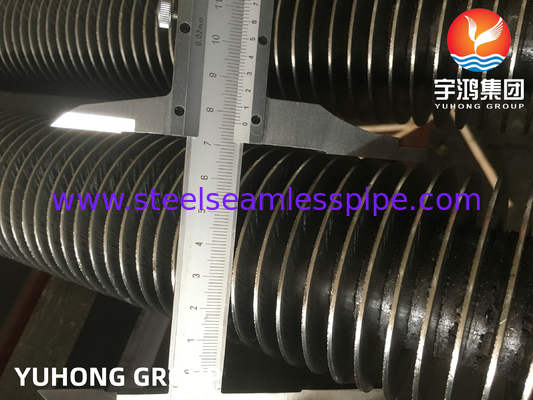

ASME SA213 tabung bergelombang las T12 HF tanpa jahitan untuk radiator
YUHONG Groupdapat menangani berbagai jenis proyek industri danSemua produk kami berasal dari dalam negeri, dikembangkan, dan diproduksi,Itu berarti pelanggan kami memiliki akses langsung ke produk yang mereka butuhkan untuk aplikasi khusus merekaLebih dari itu, dan kami dapat memastikan bahwa Anda dapat mendapatkan produk dengan kualitas tertinggi dan standar manufaktur dan kehadiran pelanggan lokal, peduli.
Halaman ini adalah tentang ASME SA213 TP12 Frekuensi Tinggi Las(HFW Fin Tube), juga disebut tabung sirip tipe sirip,menggunakan baja atau stainless steel strip atau baja bulat bar/rod langsung dilas pada pipa / permukaan tabung.Dan HFW tabung sirip dapat meningkatkan efisiensi transfer panas jauh lebih dari tabung telanjangKarena pengelasan ketat dari sirip ke pipa / tabung dasar, tabung sirip ini sering dapat digunakan dalam kondisi getaran.
HFW Fin tabung memiliki banyak jenis: Serrated Fin tabung, Flat Fin tabung, Studded Fin tabung.Dan merekaMereka dapat digunakan pada suhu yang sangat tinggi mungkin karena tHubungan yang kuat antara sirip dan tabung dasar mencegah kelonggaran sirip karena tekanan panas, oksidasi, korosi dll..Kami YUHONG menjual tabung sirip ini lebih dari 33 tahun dan menjual di lebih dari 70 negara.
Spesifikasi Umum Tabung Fin
O.D pipa dasar: 15.88-219.1mm
Tinggi sirip: 6-50mm
Ketebalan sirip: 0,3-3,0 mm
Pitch sirip: sesuai permintaan pelanggan.
Ujung: Ujung polos, Ujung miring
Tidak ada area sirip di kedua sisi: Seperti permintaan pelanggan dan gambar
Spesifikasi untuk berbagai jenis tabung bergelombang
| Jenis | Deskripsi | Tabung dasar | Spesifikasi sirip (mm) | ||
| O.D. (mm) | Jarak sirip | Tinggi sirip | Tepi sirip | ||
| Tertanam | Tabung sirip tipe G | 16-63 | 2.1 ~ 5 | < 17 | ~ 0.4 |
| Diekstrusi | Logam kombinasi logam tunggal | 8-51 | 1.6 ~ 10 | < 17 | 0.2-0.4 |
| Tabung sirip rendah tabung sirip tipe T | 10-38 | 0.6 ~ 2 | < 1.6 | ~ 0.3 | |
| Tabung bambu tabung bergelombang | 16-51 | 8.0 ~ 30 | < 2.5 | / | |
| Luka | Tabung sirip tipe l/kl/ll | 16-63 | 2.1 ~ 5 | < 17 | ~ 0.4 |
| String | Tabung sirip sirip | 25-38 | 2.1-3.5 | < 20 | 0.2-0.5 |
| Tipe U | Tabung tipe U | 16-38 | / | / | / |
| Pengelasan | Tabung sirip pengelasan HF | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| Tabung sirip tipe H/HH | 25-63 | 8 ~ 30 | < 200 | 1.5-3.5 | |
| Tabung sirip bergelombang | 25-219 | 8 ~ 30 | 5 ~ 35 | φ5-20 | |
Bahan pipa / tabung dasar:
1.Baja tahan karat:ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
(TP304,304L, TP304H, TP310S, TP310H, TP316L, TP316H, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H, TP904L)
2.Baja Duplex/Super Duplex:ASME SA789/A789, ASME SA790/A790
(S31803, S32205, S32750, S31500, S32304, S32900)
3.Baja karbon:ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
4.Baja paduan:
ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92;
ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG
5.Baja paduan nikel:Hestalloy / Inconel / Nikel Murni / NS Alloy / Baja Alloy Tembaga
Bahan sirip:Baja paduan, baja tahan karat, baja karbon
Fitur-fitur Tabung Pinus
Rincian Tabung ASME SA213
ASME SA213Spesifikasi ini mencakup boiler baja ferit dan austenit tanpa jahitan, superheater, dan tabung penukar panas, yang ditunjuk sebagai kelas T5, TP304, dll. Digunakan untuk boiler, superheater, penukar panas,atau tabung kondensor dan aplikasi lainnya.
Komposisi kimia (%) --MAX K11562
| Kelas | C | Mn | P | Su | Ya. | Cr | Mo |
| T12 | 0.05-0.15 | 0.3-0.61 | 0.025 | 0.025 | 0.5 | 0.8-1.25 | 0.44-0.65 |
Sifat Mekanis K11562
| Kelas | Kekuatan tarik, menit | Kekuatan hasil (0,2% Offset,min) | Perpanjangan | Brinell/Vickers | Rockwell |
| T12 | ksi-60,MPa-415 | ksi-32,MPa-220 | 30% | 163 HBW/170 HV | 85 HRB |
Pemeriksaan dan Uji
| Pemeriksaan dan Uji:G-fin; L-fin; LL-fin; KL-fin; Tabung Fined Extruded-fin | |||
| 1.Komposisi Kimia | |||
| 2Sifat Mekanis | |||
| 3Uji hidrostatik | |||
| 4.Pengujian Pneumatik | |||
| 5. Pemeriksaan Boroskopik | |||
| 6Uji arus Eddy. | |||
| 7Uji ketegangan (hanya untuk tabung bimetal) |
Industri terkait yang terlibat
1Industri Minyak / PetroleumAku tidak tahu.
2Industri metalurgi
3.Industri listrik
4Industri ringan
5Industri farmasi
6Industri makanan
7Industri kimia
Aplikasi
1.Boiler (Calderas)
2- Penghemat.
3Tabung sirip
4Pemulihan Panas Limbah
5. Air cooler / Oil cooler / Hydrogen cooler / Generator cooler
6. Air Perheater / Air Cooling Heat Exchanger / Super Heater / Fire HeaterHRSG
7.Teknologi pipa panas
1Jumlah potongan.
2Tabung dasar: Diameter, ketebalan, panjang dan spesifikasi material.
3.Pengikat: spesifikasi material, jenis (padat atau bergerigi), tinggi, ketebalan, jarak, panjang pengikat dan bagian tanpa pengikat. rincian persiapan las jika diperlukan.
4.Tanggal pengiriman diperlukan.
