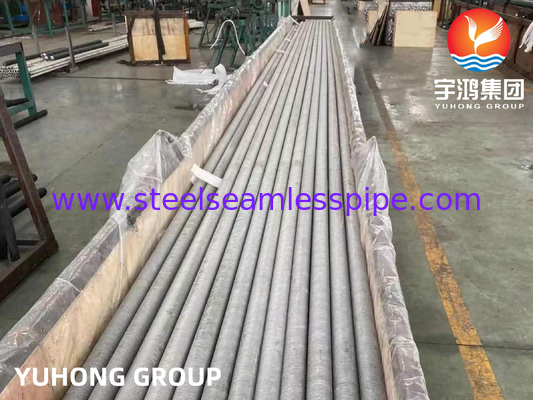

ASTM A213 TP304 Extruded Fin Tube Untuk Petroleum Indrusty Heat Exchanger Tube Air Cooler Condenser Tube Finned Tube


ASTM A213 TP304 Tabung Fin Extruded Untuk Penukar Panas Petroleum Tabung Air Cooler Condenser Tabung Fined Tabung



HFW Solid Fined Tubes singkatan dari High Frequency Welded Helical Spiral Solid Fined Tube

Helical Fined Tubes menyediakan desainer dengan efisiensi termal yang tinggi dan solusi desain yang kompak untuk berbagai penukar panas di mana gas asap bersih digunakan.Tabung helical berdaun diproduksi dalam jenis Solid dan Serrated.

HF Resistance Welding biasanya menggunakan frekuensi 400 kHz.Jaring melingkar di sekitar tabung dan las terus menerusStrip sirip dibalut spiral ke tabung dan dilas terus-menerus dengan proses listrik frekuensi tinggi ke tabung dasar di sepanjang akar spiral.Jalur sirip yang dipegang di bawah ketegangan dan dibatasi secara lateral saat terbentuk di sekitar tabung, dengan demikian memastikan bahwa strip berada dalam kontak yang kuat dengan permukaan tabung dasar.menggunakan proses las busur logam gas.

Untuk ukuran tabung atau tabung tertentu, luas permukaan transfer panas yang diinginkan per unit panjang tabung dapat diperoleh dengan menentukan tinggi sirip yang sesuai,ketebalan sirip dan/atau jumlah sirip per meter panjang.

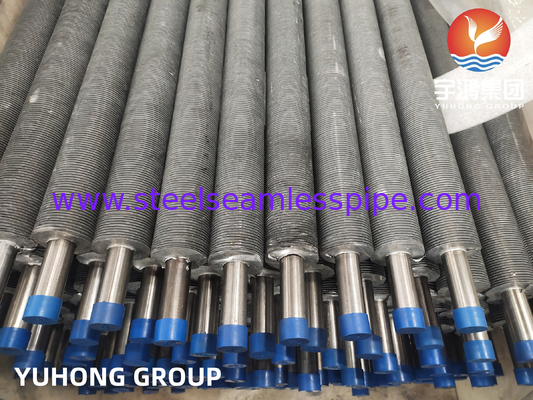

HFW Solid Fined Tube

Konfigurasi tabung sirip baja las ini dapat digunakan untuk aplikasi penukar panas praktis apa pun, dan sangat cocok untuk aplikasi suhu tinggi dan tekanan tinggi.Fitur penting dari konfigurasi ini efisien, ikatan efektif dari sirip ke tabung di bawah semua kondisi suhu dan tekanan, dan kemampuan untuk menahan suhu sisi sirip yang tinggi.

Sebuah sirip heliks terus menerus diikat ke tabung dasar dengan pengelasan resistensi listrik frekuensi tinggi untuk memberikan ikatan yang efisien dan termik yang dapat diandalkan.

Rincian teknis/Rincian tabung dasar

Diameter tabung: 20 mm OD Min sampai 219 mm OD Max.

Ketebalan tabung: Minimal 2 mm sampai 16 mm

Bahan tabung: Baja karbon, baja tahan karat, baja paduan, baja corten, baja dupleks, baja super duplex, Inconel, baja nikel tinggi dan besi cor, bahan CK 20 dan beberapa bahan lainnya.

Rincian sirip

Ketebalan sirip: Min. 0,8 mm sampai Max. 4 mm

Tinggi sirip: Min 0,25 ′′ (6,35 mm) hingga Max.1.5 ′′ (38 mm)

Kapadatan sirip: Min 43 sirip per meter sampai maksimal 287 sirip per meter

Bahan: Baja karbon, baja tahan karat, baja paduan, baja corten, baja dupleks dan baja inkolai.

Untuk penawaran cepat, plz kirim dengan persyaratan berikut:

Jumlah potongan,

Tabung dasar: Diameter, ketebalan, panjang dan spesifikasi material.

sirip: spesifikasi material, jenis (padat atau berserpihan), tinggi, ketebalan, jarak, panjang sirip dan bagian tanpa sirip. rincian persiapan las jika diperlukan.

Waktu pengiriman diperlukan.
