Yuhong Holding Group Co., LTD
Tempat asal: | CINA |
Nama merek: | YUHONG |
Sertifikasi: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
Nomor model: | Tabung Baja Tahan Karat A182 F316L |
Kuantitas min Order: | 1 PC |
---|---|
Harga: | Negotiable |
Kemasan rincian: | Sesuai dengan kebutuhan klien/kemasan kasus kayu |
Waktu pengiriman: | Tergantung pada kuantitas |
Syarat-syarat pembayaran: | T/T, L/C PADA PENGLIHATAN |
Menyediakan kemampuan: | 500 PCS per bulan |
Standar: | ASTM A182/ASME SA182 | Kelas Bahan: | F316L |
---|---|---|---|
Ukuran: | Sesuai Gambar Klien | NDT: | UT, PT, MT |
Aplikasi: | Heat Exchanger, Boiler, Pressure Vessel, Reaktor Kimia, Pembangkit Listrik, Energi , Petrokimia | Membentuk: | Silinder |
Cahaya Tinggi: | Bagian Penukar Panas Tubesheet,Lembar Tabung F316L,Penukar Tubular Stainless Steel |

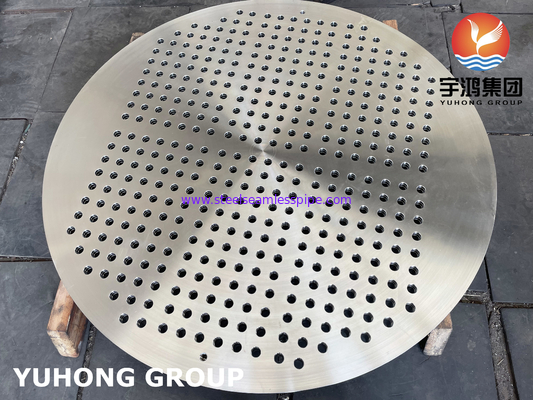

Lembar tabung adalah pelat yang digunakan untuk mendukung tabung dalam penukar panas shell-and-tube.Tabung disejajarkan secara paralel, dan didukung dan ditahan di tempatnya oleh lembaran tabung.Lembar tabung adalah pelat bundar yang dilubangi sehingga tabung dapat masuk melalui lubang.
Tubesheets adalah salah satu komponen terpenting dari Shell and Tube Heat Exchanger.lembaran tabung biasanya dibuat dari pelat tempa bundar datar yang dikerjakan dengan mesin dengan lubang yang dibor untuk ujung tabung di lokasi dan pola yang tepat relatif satu sama lain.Lubang tabung dapat dibor dan dilebarkan serta dapat dikerjakan dengan satu atau lebih alur yang sangat meningkatkan kekuatan sambungan tabung.Fabrikasi Bengkel kami telah dilengkapi dengan mesin-mesin modern termasuk mesin bor CNC untuk membuat segala jenis tube sheet.lembaran tabung banyak digunakan untuk pembuatan penukar panas dalam konfigurasi apa pun.Semua aktivitas pemesinan seperti pemesinan bubut, pengeboran, reaming, taping, grooving, dan surface milling dapat dilakukan dengan tepat sesuai dengan gambar dan spesifikasi klien.Karena semua kegiatan pengeboran diprogram komputer dan dilakukan oleh mesin-mesin CNC canggih, tidak akan ada kemungkinan kesalahan yang disebabkan oleh manusia.
Metode Analisis Tubesheet
Menampilkan standar yang akan digunakan untuk analisis:
Jenis Penukar
Pilih jenis penukar panas.
U-Tube hanya memiliki satu tubesheet.Tabung ditekuk dalam bentuk "U."Bungkusan dapat dilepas untuk pemeliharaan, tetapi bagian dalam tabung lebih sulit dibersihkan karena bengkok.
Tetapmemiliki dua lembar tabung yang dipasang di setiap ujung penukar dan dihubungkan satu sama lain dengan tabung lurus.Kedua tubesheet tidak bergerak, sehingga pemuaian termal diferensial dapat berkembang antara cangkang dan tube.Sambungan ekspansi terkadang diperlukan untuk menyerap pertumbuhan termal.Anda harus memilih tipe tetap tubesheet exchanger untuk melakukan analisis elemen hingga (YUHONG) pada sambungan ekspansi.
Mengapungmemiliki satu tubesheet yang tetap (stasioner) dan satu lagi yang bebas bergerak.Karena satu tubesheetmengapung,setiap ekspansi termal diferensial antara cangkang dan tabung diserap.Kategori penukar ini adalah yang paling serbaguna dan juga paling mahal.Tabung juga dapat dibersihkan dengan mudah dibandingkan penukar tabung-U.
Simbol Nilai | Nomor UNS | Paduan | Elemen | Komposisi% |
F316L | S31603 | 18 kromium, 8 nikel, dimodifikasi dengan molibdenum, rendah karbon 316LG |
Karbon | 0,030 maks |
Mangan | 2,00 maks | |||
Fosfor | 0,045 maks | |||
Sulfur | 0,030 maks | |||
Silikon | 1,00 maks | |||
Nikel | 10.0-15.0 | |||
kromium | 16.0-18.0 | |||
Molibdenum | 2.00-3.00 | |||
Nitrogen | 0,10 |
