Tabung Bergelombang Stainless Steel Untuk Penukar Panas TP304 / TP304L TP316 / TP316L 19.05X2.11MM
Rincian Cepat:
| Kapasitas Produksi Tabung Sirip Rendah Umum |
Spesifikasi Tabung Sirip Rendah (Sirip 'N') |
Fasilitas Finning: 10 mesin finning;
Kapasitas harian hingga 3000 meter; |
Tabung OD: 12,7 mm~25.4mm
Panjang Tabung: maks. 18 meter.
Tinggi Sirip: 1,2 mm ~ 2,77 mm
Ketebalan Sirip: kira-kira.0.3mm
Fin Pitch: 30 FPI /28 FPI/ 26 FPI/ 36 FPI /43 FPI |
Keterangan:
Proses pembuatan: Sirip digulung keluar dari dinding luar tabung polos dengan roller pass.Tabung dan sirip berada di bagian tabung yang sama.Kami menyebutnya tipe sirip “N”.
Bahan Tabung:
ASTM A213 / A213M : Boiler Baja Paduan Feritik & Austenitik Mulus, Superheater, dan Tabung Penukar Panas
ASTM A312/ A312M : Pipa Baja Tahan Karat Austenitik yang Mulus, Dilas, dan Sangat Dingin
ASTM A269/ A269M: Tabung Baja Tahan Karat Austenitik yang Mulus dan Dilas untuk Layanan Umum
Rentang Pengiriman Tabung Sirip Rendah
Kami dapat menyediakan tabung sirip rendah integral dengancelah bagian yang tidak bersirip (Min. 5mm) di tengah tabung inti ATAU ditekuk dengan Radius Tekuk yang dirancang.
Uji Kualitas:

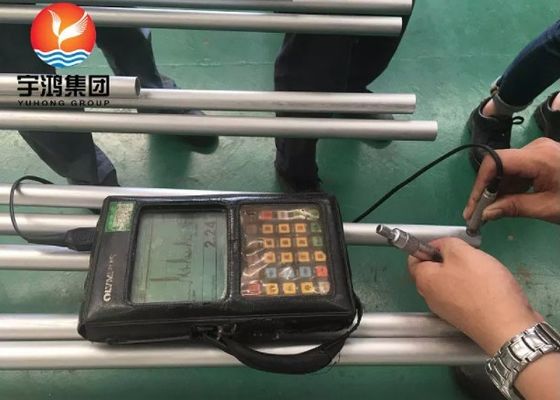

Kualitas tabung sirip rendah integral dijamin oleh uji hidrostatik atau pneumatik, uji arus eddy & uji MARCO untuk memverifikasi spesifikasi desain.
Ceritia penerimaan:
WOLVERINE / HPT / GEWA-K & GEWA-KS
Kondisi pengiriman:
Ujung tabung dipotong persegi, bebas gerinda, dikeringkan di bagian dalam dan ditiup udara bersih, bagian luar dilapisi dengan pernis.
Pengering dimasukkan ke dalam setiap paket untuk transportasi kontinental.
Aplikasi:
Tabung Bersirip Rendah Integral menemukan preferensi di sektor industri berikut:
- Sistem pemanas
- Sistem ventilasi
- Sistem pendingin dan kontrol iklim
- Teknik Mesin
- Manufaktur otomotif
- Teknologi kimia dan pertrokimia dan pembangkit listrik
Spesifikasi:
Tabung dan sirip terdiri dari tabung dan bahan yang sama seperti baja karbon, baja paduan rendah, baja tahan karat, kuningan, tembaga, paduan tembaga-nikel, aluminium perunggu, paduan nikel, titanium dll...
| Tabung polos (mm) |
Dimensi bagian bersirip (mm) |
Perbandingan |
De |
| D×t |
Tp |
DD |
dr |
di |
|
mm |
| 19 × 2 |
0.8 |
18.8 |
17 |
134 |
2.8 |
17.9 |
| 19 × 2 |
1 |
18.8 |
16.8 |
13.4 |
2.5 |
17.8 |
| 19 × 2 |
1.25 |
18.8 |
16.6 |
13 |
2.2 |
17.8 |
| 19 × 2 |
1.5 |
18.8 |
16.6 |
13 |
2 |
17.7 |
| 19 × 2 |
2 |
18.8 |
16.4 |
13 |
1.7 |
17.5 |
| 25 × 2.5 |
0.8 |
24.8 |
23 |
18.8 |
2.8 |
23.9 |
| 25 × 2.5 |
1 |
24.8 |
22.6 |
18.8 |
2.75 |
23.7 |
| 25 × 2.5 |
1.25 |
24.8 |
22.3 |
18 |
2.5 |
23.6 |
| 25 × 2.5 |
1.5 |
24.8 |
22.3 |
18 |
2.2 |
23.5 |
| 25 × 2.5 |
2 |
24.8 |
22 |
18 |
1.8 |
23.4 |
| 25 × 2.5 |
2.5 |
24.8 |
22 |
18 |
1.6 |
23.3 |
D------Diameter luar bagian ujung polos
Dof ---- Diameter sirip atas
Dr ----- Diameter akar bagian bersirip
Di ----- Diameter dalam bagian bersirip
T------ Ketebalan dinding bagian ujung polos
Tp-----Lapangan sirip
De---- Diameter setara tabung bersirip
L------Panjang ujung tabung polos |
| Silakan email kami untuk informasi lebih lanjut. |
ASTM A1012 :Spesifikasi Standar untuk Kondensor Baja Paduan Seamless dan Welded Ferritic, Austenitic dan Duplex dan Tabung Penukar Panas Dengan Sirip Integral.
ASTM B891:Spesifikasi Standar untuk Tabung Kondensor Paduan Titanium dan Titanium Mulus dan Dilas serta Penukar Panas dengan Permukaan yang Ditingkatkan untuk Perpindahan Panas yang Lebih Baik.
ASTM B924:Spesifikasi Standar untuk Kondensor Paduan Nikel Mulus dan Dilas dan Tabung Penukar Panas Dengan Sirip Integral.
