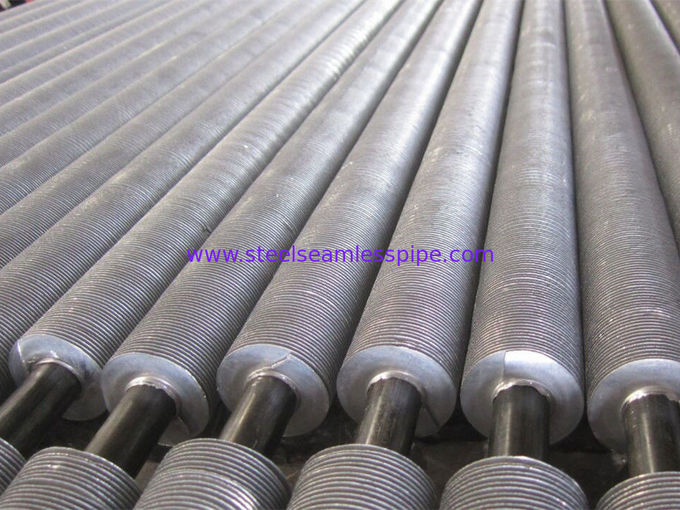

Frekuensi Tinggi Welded Heat Exchanger Fin Tube OD 1/4 "- 8" Panjang 9116MM

Frekuensi Tinggi Welded Heat Exchanger Fin Tube OD 1/4 "- 8" Panjang 9116MM

    • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length
    • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length
    • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length
  • High Frequency Welded Heat Exchanger Fin Tube OD 1/4" - 8" 9116MM Length

    Detail produk:

    Tempat asal: Cina
    Nama merek: YUHONG
    Sertifikasi: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    Nomor model: TP304, SUS 304, 1.4301

    Syarat-syarat pembayaran & pengiriman:

    Kuantitas min Order: 1000KGS
    Harga: NON
    Kemasan rincian: kasing kayu kasing
    Waktu pengiriman: 30 hari
    Syarat-syarat pembayaran: L/C, T/T
    Menyediakan kemampuan: 500 ton per bulan
    Hubungi sekarang
    Detil Deskripsi produk
    OD: 1/4 '' TO 8 '' TPI: sesuai dengan kebutuhan klien
    Nama: Heat Exchanger, Fin Tube certification: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    Panjang: 9116MM Standar: ASTM A312

    Penukar panas Sirip Tabung ASTM A312 TP304 SUS 304 1,4301 OD 1/4 '' ~ 8 '' PANJANG 9116 MM

    HFW Solid Finned Tubes kependekan dari High Frequency Welded Helical Solid Finned Tube

    Helical Finned Tubes menyediakan perancang dengan efisiensi termal tinggi dan solusi desain ringkas untuk berbagai macam penukar panas di mana gas buang yang bersih digunakan. Tabung bersirip heliks diproduksi dalam tipe Solid dan Serrated.

    Helical Solid Finned Tubes adalah pabrikan dengan membungkus strip sirip kontinu dengan heliks. HF Resistance Welding Biasanya Menggunakan Frekuensi 400 kHz. Sirip luka di sekitar tabung dan terus menerus mengelas. Strip sirip terluka secara spiral ke tabung dan dilas terus menerus dengan proses listrik frekuensi tinggi ke tabung dasar di sepanjang akar spiral. Strip sirip dipegang di bawah tekanan dan terbatas di samping saat dibentuk di sekitar tabung, dengan demikian memastikan bahwa strip bersentuhan kuat dengan permukaan tabung dasar. Pengelasan kontinyu diterapkan pada titik di mana strip sirip pertama mulai membengkok di sekitar diameter tabung, menggunakan proses pengelasan busur logam gas.

    Untuk ukuran tabung atau pipa tertentu, luas permukaan perpindahan panas yang diinginkan per satuan panjang tabung dapat diperoleh dengan menentukan tinggi sirip yang sesuai, ketebalan sirip dan / atau jumlah sirip per meter panjangnya.

    Tabung Bersirip Padat HFW

    Konfigurasi tabung bersirip baja dilas ini dapat digunakan untuk aplikasi penukar panas yang praktis, dan sangat cocok untuk aplikasi suhu tinggi dan tekanan tinggi. Fitur penting dari konfigurasi ini adalah ikatan sirip ke tabung yang efisien dan efektif dalam semua kondisi suhu dan tekanan, dan kemampuan untuk menahan suhu sisi sirip tinggi.

    Sirip heliks kontinu melekat pada tabung dasar dengan pengelasan tahanan listrik frekuensi tinggi untuk memberikan ikatan yang efisien dan dapat diandalkan secara termal.

    Rincian Teknis / Rincian Tabung Dasar

    Diameter Tabung: 20 mm OD Min hingga 219 mm OD Maks.

    Ketebalan Tabung: Minimum 2 mm hingga 16mm

    Bahan Tabung: Baja Karbon, Baja Tahan Karat, Baja Paduan, Baja Corten, Baja dupleks, Baja Super Duplex, Inconel, High Nickle & Incolloy Tinggi, Bahan CK 20 dan beberapa bahan lainnya.

    Detail sirip

    Ketebalan Sirip: Min. 0,8 mm ke Maks. 4 mm

    Tinggi Sirip: Min 0,25 "(6,35 mm) Hingga Maks. 1,5" (38 mm)

    Kepadatan Sirip: Min 43 Fins Per Meter Hingga Maks. 287 Sirip Per Meter

    Bahan: Baja Karbon, Baja Tahan Karat, Baja Paduan, Baja Corten, Baja Dupleks dan Incolloy.

    Untuk kutipan cepat, silakan kirim dengan persyaratan sebagai berikut:

    Jumlah potongan,

    tabung dasar: Diameter, ketebalan, panjang dan spesifikasi bahan.

    Sirip: spesifikasi bahan, jenis (padat atau bergerigi), tinggi, tebal, jarak, panjang bersirip dan bagian tidak terisi. Rincian persiapan las jika diperlukan.

    Diperlukan periode pengiriman.

    Kata kunci: Tabung sirip, Tabung bersirip, Pipa Bersirip Tabung Bersirip heliks, Tabung sirip padat, Tabung bersirip bergerigi, Tabung Bersirip Heliks Serced, Tubos Aletados

    * Ini adalah pola sirip / tabung yang paling umum. Kami memiliki lebih dari 20 kombinasi pelat sirip dan tabung yang berbeda. Hubungi saya untuk informasi dan opsi lebih lanjut.
    Permukaan Sirip Heliks
    (Tube OD - Tersedia Ketinggian Heliks Sirip pada Tabung)
    5/8 ″ - 3/8 ″, 1/2 ″ dan 7/16 ″ 1 ″ - 3/8 ″, 1/2 ″, 7/16 ″ dan 5/8 ″ 1 1/4 ″ - 3/8 ″, 1/2 ″, 7/16 ″ dan 5/8 ″
    15.875mm - 9.525mm, 12.7mm dan 11.113mm 25.4mm - 9.525mm, 12.7mm, 11.113mm dan 15.875mm 31.75mm - 9.525mm, 12.7mm, 11.113mm, dan 15.875mm
    • Pilihan "L" Footed, Embedded, dan attachment sirip heliks lainnya tersedia.
    • Hubungi saya tentang ketersediaan bahan tabung 1 1/4 ″ (31.75mm)

    Umum Kapasitas produksi sirip tipe H Spesifikasi umum tabung sirip tipe H
    Fasilitas Produksi: 6 mesin finning;
    Kapasitas harian hingga 20 ton;
    Tabung OD: maks 73 mm.
    Panjang Tabung: maks. 18 meter.
    Ketebalan sirip: 1.5mm ~ 3.5mm
    Lapangan Sirip: 10mm Min.

    Proses manufaktur
    Sirip H Persegi atau Persegi Panjang dilas pada tabung dasar baja. Kami menyebutnya Tubing Jenis H Fin.


    Kriteria penerimaan
    Gambar yang disetujui dan ketentuan pengiriman (TDC) klien.

    Layanan tambahan
    Tabung swaging, siku, tikungan (90 ° / 180 ° atau sesuai desain klien).

    Tes Kualitas
    Kualitas Finished Tube Square atau Rectangualr H dijamin dengan uji hidrostatik atau pneumatik, uji arus eddy, dan uji tarik untuk memverifikasi ikatan mekanis antara tabung dalam dan sirip luar.

    Pelapisan permukaan
    Primer oksida fosfat oksida merah-luar dan volatile corrosion inhibitor (VCI) dalam bentuk tablet yang larut dalam air.

    Kondisi Pengiriman: Ujung tabung dipotong persegi, duri bebas, dikeringkan secara internal dan udara ditiup bersih, dilapisi pernis eksternal di kedua ujung Square atau Rectangualr Fin Tube.

    Aplikasi:

    1. Economizers,
    2. Penukar panas
    3. Boiler laut

    Spesifikasi:

    Item Materi Umum Bahan ASTM / ASME Populer
    Bahan Tube Inti Baja karbon
    Baja paduan
    Baja Tahan Panas,
    Besi tahan karat
    1. Baja Karbon: A106 / A179 / A192 / A210 dll ...
    2. Stainless Steel: TP304 / 304L, TP316 / TP316L, TP347 dll ...
    3. Baja Paduan: P5, T5, P9, T9, T11, T22
    Sirip
    Bahan
    Baja karbon
    Besi tahan karat

    1. Baja Karbon
    2. Stainless Steel:
    TP409 / 410, TP304 / 304L, TP316 / TP316L dll ...


    Lembar Data Dimensi Yang Kami Memasok.

    Deskripsi Umum sirip-H Spesifikasi populer yang kami buat
    Tabung OD (mm) 25mm hingga 73mm
    Ketebalan dinding tabung (mm) 2,5mm Min.
    Panjang tabung (mm) 18000mm Maks.
    Ketebalan sirip (mm) 1,5mm hingga 3,5mm
    Nada sirip (mm) 10mm Min.
    Silakan email kami untuk informasi lebih lanjut.



    Keunggulan kompetitif:

    1. Kami memiliki bengkel lebih dari 10.000 meter persegi, termasuk 6 mesin fining H-FIN TYPE, kapasitas ekstrusi harian hingga 20 ton.
    2. Kotak dari Tabung Bersirip Sirip H-YUHONG adalah pilihan tabung yang disukai untuk boiler bertekanan tinggi.
    3. Sirip dapat diproduksi dengan proses stamping di hampir semua bentuk dan ukuran.
    4. Jarak sirip dan tabung in-line memungkinkan pembersihan dengan pilihan yang sangat baik dalam atmosfer jelaga atau kotor.
    5. Tinggi dan jarak sirip hanya dibatasi oleh pertimbangan perpindahan panas.
    6. Sirip dan tabung dapat berupa logam yang serupa atau tidak sama.
