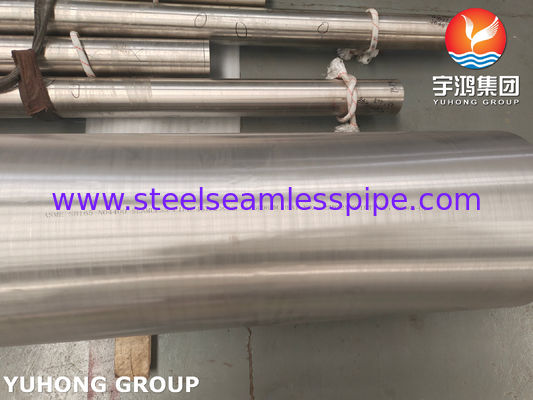

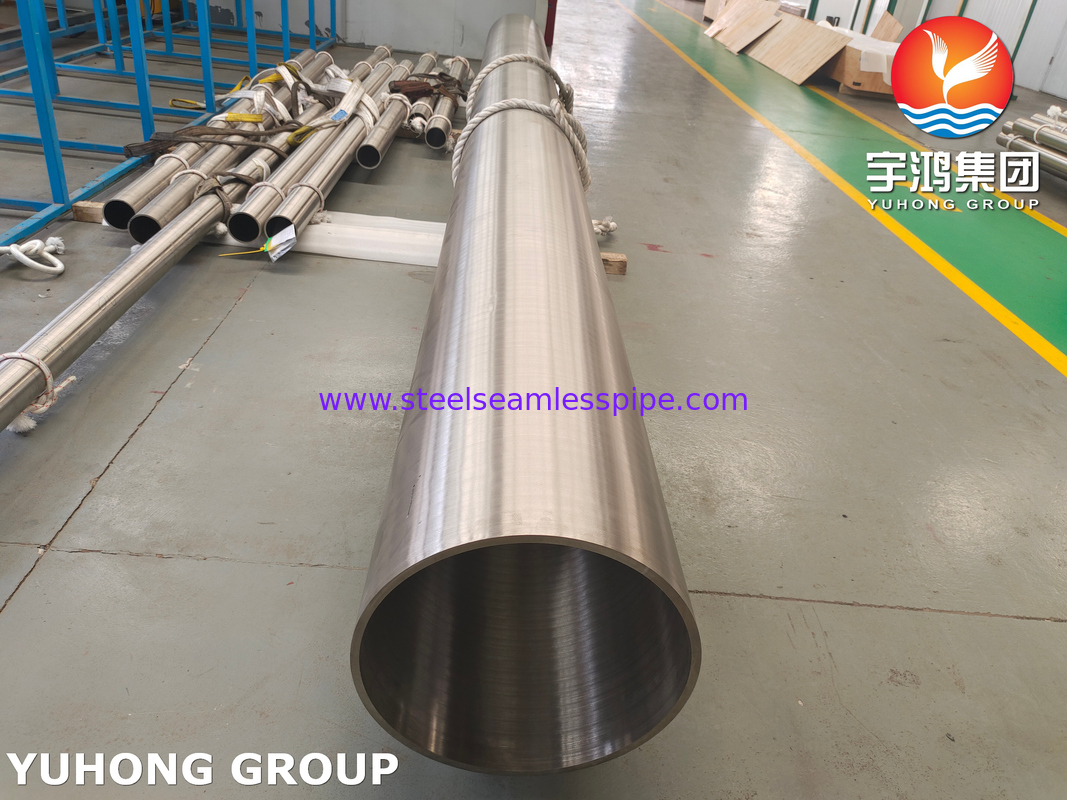

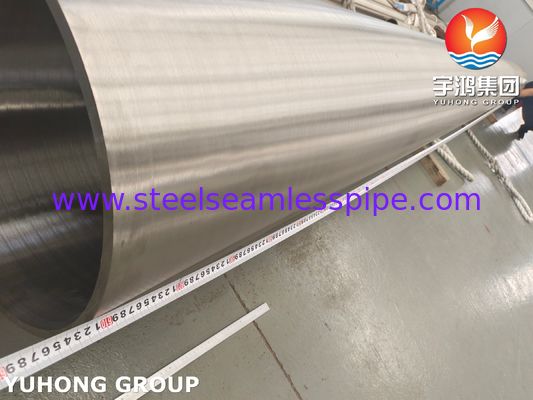

Tabung Kondensor dan Penukar Panas Paduan Nikel ASME SB163 N04400 Monel 400
Tabung mulus paduan nikel Monel 400 ASME SB163 UNS N04400 adalah pipa paduan nikel-tembaga berkinerja tinggi yang diproduksi sesuai dengan standar internasional ASME SB163.
Dibuat dari paduan Monel 400 (UNS N04400) yang terkenal, yang dikenal karena ketahanan korosinya yang sangat baik terhadap air laut, semprotan garam, asam sulfat, dan asam hidrofluorat.
Melalui proses pembentukan mulusnya, pipa ini memiliki sambungan mulus, struktur seragam, dan kapasitas penahan tekanan yang kuat. Hal ini memastikan keandalan dan keamanan yang tinggi di lingkungan bertekanan tinggi, bersuhu tinggi, atau sangat korosif. Oleh karena itu, pipa ini banyak digunakan dalam sistem perpipaan, penukar panas, dan komponen peralatan inti di sektor kritis seperti teknik lepas pantai, pembuatan kapal, pemrosesan kimia, dan industri energi.
Komposisi Kimia ASTM B163 UNS N04400
ASTM B163 UNS N04400 adalah paduan nikel-tembaga yang mengandung lebih dari 63,0% nikel dan kandungan tembaga 28,0-34,0%, paduan ini hanya dapat dikeraskan dengan pengerjaan dingin. Paduan ini memiliki kekuatan dan ketangguhan tinggi pada rentang suhu yang luas dan ketahanan yang sangat baik terhadap banyak lingkungan korosif. Padanan EN adalah WNR 2.4360.
| Paduan |
Nikel |
Tembaga |
Mangan |
Besi |
Belerang |
Karbon |
Silikon |
Kromium |
| UNS N04400 |
63,0 min |
28,0 – 34,0 |
2,0 maks |
2,5 maks |
0,024 maks |
0,3 maks |
0,5 |
… |
Sifat Mekanik ASTM B163 UNS N04400
| Material dan Kondisi |
Kekuatan Tarik Min. Ksi(MPa) |
Kekuatan Luluh (Offset 0,2%) Min, Ksi(MPa) |
Perpanjangan dalam 2 inci atau 50 mm (atau 4D) min. % |
Kekerasan Rockwell (atau Setara) untuk Ujung Anil [Catatan(1)] |
| Paduan yang Diredakan Tegangan UNS N04400: |
85(586) |
55(379) |
15 |
B75 maks |

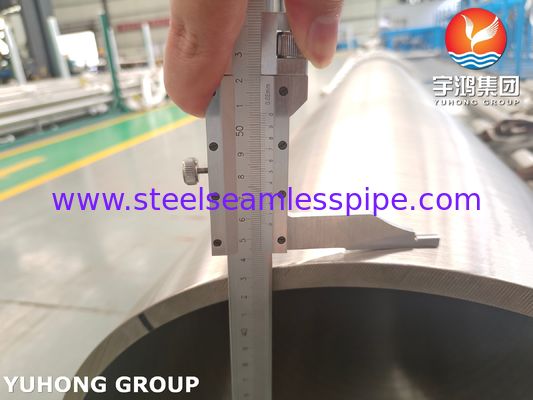

Toleransi Diameter Luar dan Ketebalan Dinding
| Material |
Diameter Luar Nominal, In. (Mm) |
Variasi yang Diizinkan [Catatan(1)] |
| Diameter Luar, In. (Mm) |
Ketebalan Dinding, % |
| Dinding Rata-rata |
Dinding Minimum |
| + |
– |
+ |
– |
+ |
– |
| UNS N02200, UNS N02201, dan UNS N04400 |
Dinding Rata-rata |
0,005(0,13) |
0 |
12,5 |
12,5 |
25,0 |
0 |
| 8/5 hingga 1 1/2 (15,9 hingga 38,1), inklusif |
0,005(0,13) |
0,005(0,13) |
10,0 |
10,0 |
20,0 |
0 |
| Lebih dari 1 1/2 hingga 3 (38,1 hingga 76,2), inklusif |
0,010(0,25) |
0,010(0,25) |
10,0 |
10,0 |
22,0 |
0 |
| UNS N06600, UNS N066090, UNS N06045, UNS N06025, UNS N08800, UNS N08810, UNS N08811, UNS N08801, dan UNS N08825 |
1/2 hingga 5/8 (12,7 hingga 15,9), eksklusif |
0,005(0,13) |
0,005(0,13) |
12,5 |
12,5 |
25,0 |
0 |
| 8/5 hingga 1 1/2 (15,9 hingga 38,1), inklusif |
0,0075(0,19) |
0,0075(0,19) |
10,0 |
10,0 |
20,0 |
0 |
| Lebih dari 1 1/2 hingga 3 (38,1 hingga 76,2), inklusif |
0,010(0,25) |
0,010(0,25) |
10,0 |
10,0 |
22,0 |
0
|
Aplikasi
Tabung mulus paduan nikel Monel 400 ASME SB163 UNS N04400 terutama digunakan di lingkungan yang keras yang membutuhkan ketahanan korosi yang sangat baik dan kekuatan mekanik yang tinggi. Struktur mulusnya memastikan integritas tabung di bawah tekanan.
Kinerjanya yang sangat baik dalam kondisi air asin dan asam menjadikannya bahan utama dalam industri kelautan dan lepas pantai, digunakan dalam komponen seperti poros baling-baling, poros pompa, katup air laut, dan tabung penukar panas di kapal dan anjungan.
Dalam industri pemrosesan kimia, ini adalah bahan penting untuk menangani asam sulfat, asam hidrofluorat, alkali, dan pelarut, serta digunakan dalam reaktor, kolom distilasi, dan sistem perpipaan proses. Selain itu, kemampuannya untuk mempertahankan kekuatan di berbagai rentang suhu, dari kriogenik hingga suhu tinggi, memperluas keandalannya ke komponen kepala sumur dan pipa minyak mentah dalam produksi minyak dan gas, pemanas air umpan dan tabung evaporator dalam pembangkit listrik, serta saluran bahan bakar dan hidrolik dalam kedirgantaraan.
