1. Material Pipa Dasar: A106 Gr.B
Standar: ASTM A106 / ASME SA106.
Tipe: Pipa baja karbon tanpa sambungan.
Grade: B (Kekuatan tarik/luluh menengah).
Properti:
- Kekuatan suhu tinggi yang baik (hingga ~450°C / 840°F).
- Kemampuan las dan bentuk yang baik.
- Hemat biaya.
- Keterbatasan: Rentan terhadap korosi (karat) dan oksidasi (kerak) pada suhu tinggi tanpa perlindungan; tidak cocok untuk lingkungan korosif kecuali dilapisi atau dilapisi.

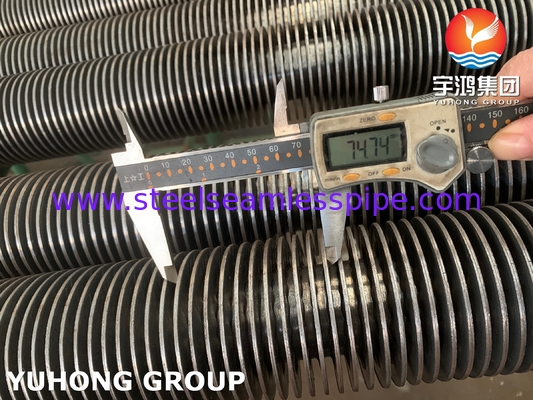

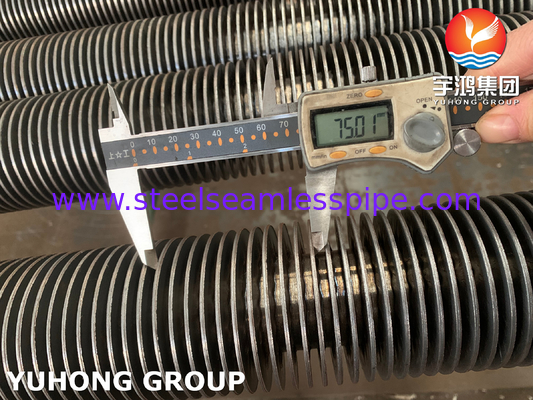

2. Tipe Sirip: Sirip Padat
Konstruksi: Sirip dibuat dari strip bahan padat (biasanya baja karbon atau terkadang baja tahan karat untuk ketahanan korosi).
Pemasangan: Sirip dilas secara terus-menerus (biasanya dilas tahanan, LFW, atau HFW) di sepanjang dasarnya ke permukaan luar pipa dasar. Ini menciptakan ikatan metalurgi yang kuat.
Keuntungan:
Transfer Panas yang Sangat Baik: Kontak langsung logam-ke-logam memberikan resistansi termal yang sangat rendah.
Kekuatan & Daya Tahan Mekanik Tinggi: Tahan terhadap getaran, erosi, dan kerusakan fisik.
Baik untuk Suhu Tinggi: Sambungan las mempertahankan integritas pada suhu tinggi.
Dapat Dibersihkan: Permukaan halus memungkinkan pembersihan/penyapuan yang lebih mudah dibandingkan dengan sirip yang tertanam.
Kerugian:
Biaya lebih tinggi daripada sirip ekstrusi atau tertanam.
Penurunan tekanan sedikit lebih tinggi daripada sirip profil yang lebih rendah.

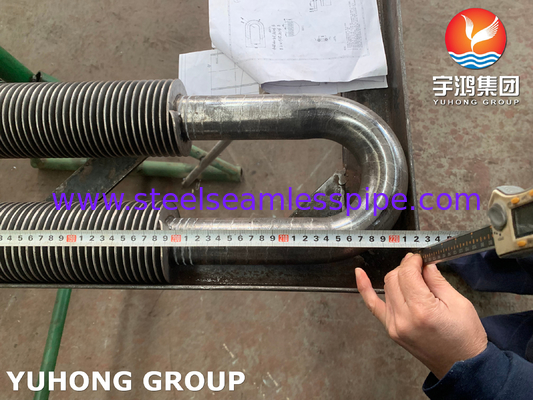

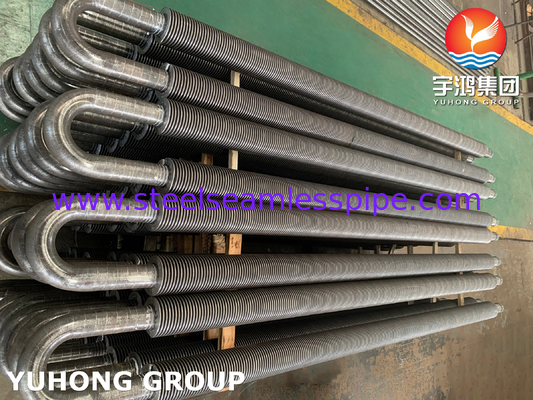

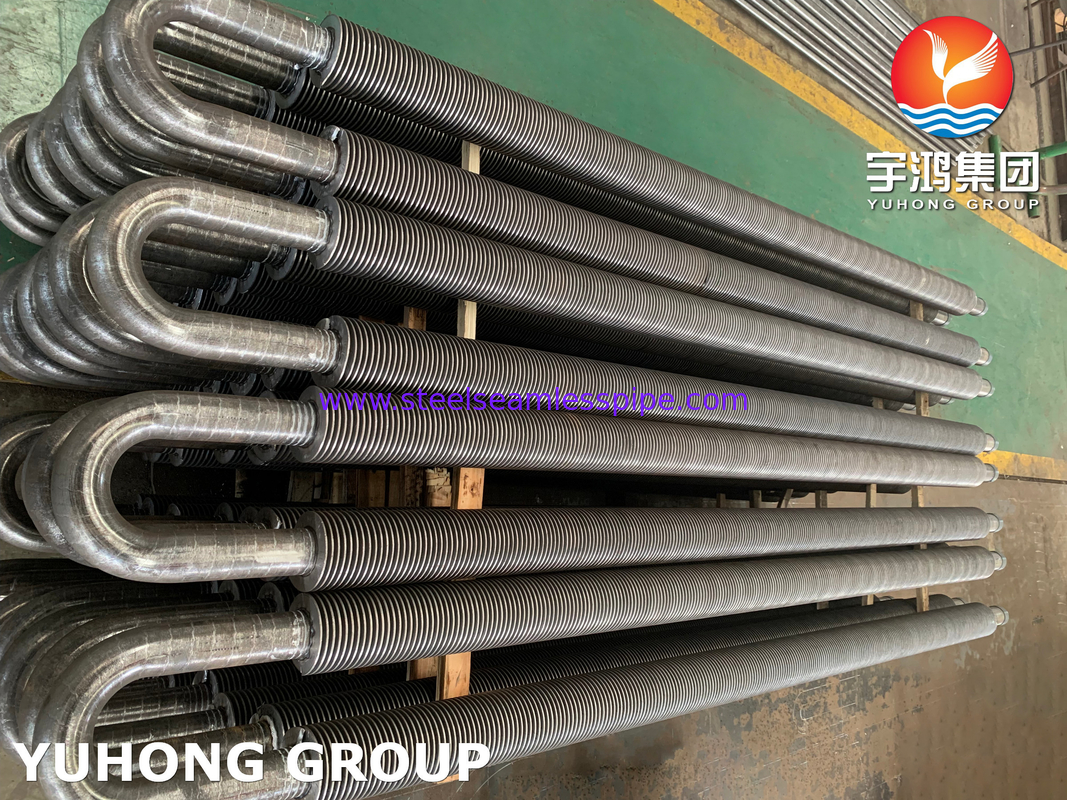

3. Konfigurasi Pipa Keseluruhan: Tipe-U
Bentuk: Pipa bersirip ditekuk menjadi bentuk "U" yang ketat (tekukan 180 derajat).
Tujuan:
Ekspansi Termal: Memungkinkan bundel pipa mengembang dan berkontraksi secara bebas di dalam cangkang penukar panas tanpa menimbulkan tekanan berlebihan pada lembaran pipa atau pipa.
Pelepasan Bundel: Memfasilitasi penarikan seluruh bundel pipa keluar dari cangkang untuk inspeksi, pembersihan, atau pemeliharaan.
Lembaran Pipa Tunggal: Hanya memerlukan satu lembaran pipa di ujung lurus, menyederhanakan desain kotak header/saluran di ujung itu.
Konstruksi: Proses pembengkokan terjadi setelah sirip dipasang. Peralatan dan teknik pembengkokan yang cermat diperlukan untuk menghindari kerusakan pada sirip atau mengganggu ikatan sirip-pipa pada puncak tekukan.
4. Ringkasan & Aplikasi Khas:
Pipa Sirip Padat Tipe-U A106 Gr.B adalah elemen transfer panas yang kuat dan berkinerja tinggi yang dirancang untuk aplikasi suhu tinggi yang menuntut di mana akomodasi ekspansi termal dan daya tahan sangat penting. Fitur utamanya adalah:
Dasar Baja Karbon Suhu Tinggi: Untuk integritas struktural di bawah panas dan tekanan.
Sirip Las Padat yang Tahan Lama: Untuk transfer panas yang efisien dan andal ke udara/gas.
Konfigurasi U-Bend: Untuk ekspansi termal bebas stres dan perawatan yang mudah.
Aplikasi Umum:
Pembangkit Uap Pemulihan Panas (HRSG): Bagian ekonomiser, evaporator, dan superheater yang memulihkan panas dari gas buang turbin gas.
Pemanas & Tungku Proses: Bagian konveksi yang mentransfer panas dari gas buang ke fluida proses.
Ketel Uap Limbah Panas: Memulihkan panas dari aliran proses bersuhu tinggi.
Pemanas Udara / Pemanas Awal: Memanaskan udara pembakaran menggunakan gas buang.
Bundel Pipa Bersirip dalam Penukar Cangkang & Pipa: Di mana gas berada di sisi cangkang dan ekspansi termal signifikan.
Pertimbangan Utama:
Korosi: A106 Gr.B membutuhkan perlindungan (misalnya, pelapis seperti aluminisasi, sirip dengan baja tahan karat, beroperasi dalam gas kering/non-korosif) di lingkungan dengan kelembaban, asam, atau sulfur.
Oksidasi: Akan membentuk kerak pada suhu tinggi; perlu dipertimbangkan untuk kinerja jangka panjang.
Kepadatan Sirip: Jumlah sirip per inci/meter dipilih berdasarkan kebersihan gas (potensi pengotoran) dan transfer panas yang diperlukan vs. penurunan tekanan.
Radius Tekukan: Kekencangan tekukan-U sangat penting dan ditentukan oleh desain penukar panas dan diameter pipa.
