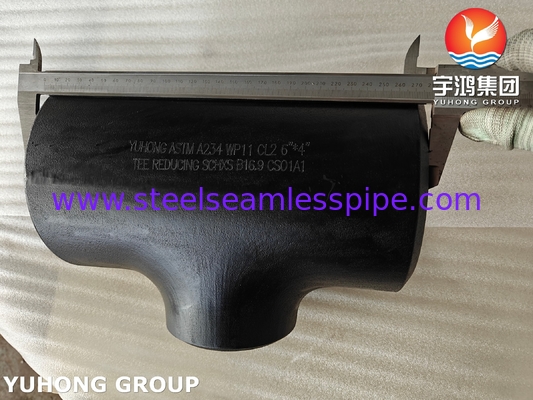

Fitting Baja Paduan ASTM A234 WP11 CL2 Buttwelded untuk Industri Kimia B16.9
ASTM A234adalah standar yang dikembangkan oleh American Society for Testing and Materials (ASTM) untuk fitting pipa las pantat baja karbon dan baja paduan yang digunakan dalam layanan suhu sedang hingga tinggi. Fitting ini terutama digunakan dalam sistem perpipaan di industri seperti minyak bumi, kimia, dan tenaga, terutama di lingkungan yang membutuhkan ketahanan suhu tinggi dan ketahanan korosi.
WP11 CL2termasuk dalam baja paduan kromium molibdenum, di mana penambahan kromium (Cr) dan molibdenum (Mo) meningkatkan ketahanan terhadap korosi sulfida dan oksidasi, serta memiliki kekuatan suhu tinggi yang baik, ketahanan oksidasi, dan ketahanan mulur. Biasanya digunakan dalam rentang suhu -29 ° C hingga 593 ° C dan cocok untuk kondisi kerja suhu tinggi dan tekanan tinggi.
CL2 adalah singkatan dari Kelas 2, yang mewakili persyaratan perlakuan panas dan sifat mekanik yang sesuai dari kelas material ini. Dalam hal perlakuan panas, fitting pipa paduan ASTM A234 WP11 CL2 harus dinormalisasi + ditemper. Normalisasi mengacu pada pemanasan material ke suhu yang sesuai di atas suhu kritis dan menjaganya tetap hangat, kemudian mendinginkannya di udara, untuk memurnikan butiran, membuat struktur seragam, dan meningkatkan sifat mekanik fitting pipa; penempaan mengacu pada pemanasan kembali material ke suhu di bawah suhu kritis setelah normalisasi, biasanya dalam rentang 1200°F - 1350°F / 650°C - 730°C, menjaganya tetap hangat selama periode waktu tertentu, dan kemudian mendinginkannya pada kecepatan yang sesuai. Pendinginan biasanya dilakukan di udara, untuk mengurangi kekerasan material, menghilangkan tegangan internal, dan meningkatkan ketangguhan dan plastisitas.
Fitting Baja Paduan ASTM A234 WP11Persyaratan Kimia
WP11 selanjutnya dibagi menjadi tiga subkategori berdasarkan komposisinya: Kelas 1, Kelas 2, dan Kelas 3
GRADE
|
KOMPOSISI KIMIA ASTM A234 WP11 % MAKSIMUM |
| C |
MN |
P |
S |
SI |
CR |
MO |
| WP11 CL1 |
0.05-0.15 |
0.30-0.60 |
0.030 |
0.030 |
0.50-1.00 |
1.00-1.50 |
0.44-0.65 |
| WP11 CL2 |
0.05-0.20 |
0.30-0.80 |
0.040 |
0.040 |
0.50-1.00 |
1.00-1.50 |
0.44-0.65 |
| WP11 CL3 |
0.05-0.20 |
0.30-0.80 |
0.040 |
0.040 |
0.50-1.00 |
1.00-1.50 |
0.44-0.65 |
Fitting Baja Paduan ASTM A234 WP11 Sifat Mekanik
|
Kelas
|
Kekuatan Tarik, min. |
Kekuatan Luluh, min. |
| ksi[MPa] |
ksi[MPa] |
| WP11 CL1 |
60[415] |
30[205] |
| WP11 CL2 |
70[485] |
40[275] |
| WP11 CL3 |
75[520] |
45[310] |
Persyaratan Manufaktur dan Pengujian Fitting Baja Paduan ASTM A234 WP11
- Proses manufaktur: Fitting baja paduan ASTM A234 WP11 CL2 diproduksi melalui proses pembentukan panas atau pembentukan dingin. Jenis fitting yang umum termasuk siku, tee, peredam, tutup, dll.
- Persyaratan perlakuan panas:Fitting baja paduan ASTM A234 WP11 CL2 perlu menjalani normalisasi atau normalisasi+penempaan untuk menghilangkan tegangan sisa dan mengoptimalkan sifat mekanik.
- Kemampuan las:Fitting baja paduan ASTM A234 WP11 CL2 memerlukan pemanasan awal (direkomendasikan 150-300 ° C) dan kontrol suhu antar lapisan selama pengelasan, dan penuaan tegangan diperlukan setelah pengelasan.
Fitting Baja Paduan ASTM A234 WP11 CL2 Dibandingkan dengan Kelas Lain
|
Kelas
|
Karakteristik material |
| WP9 |
WP11 memiliki kandungan kromium molibdenum yang lebih tinggi dan ketahanan suhu yang lebih kuat. |
|
WP22
|
WP22 (2.25Cr-1Mo) cocok untuk suhu yang lebih tinggi, tetapi WP11 memiliki biaya yang lebih rendah. |
Aplikasi Fitting Baja Paduan ASTM A234 WP11 CL2
Fitting baja paduan ASTM A234 WP11 CL2 terutama digunakan dalam sistem perpipaan yang perlu menahan suhu dan/atau tekanan sedang hingga tinggi:
- Penyulingan minyak bumi: atmosfer dan vakum, perengkahan katalitik, hidropengolahan dan unit lainnya
- Petrokimia: perengkahan etilena, reformasi dan unit lainnya
- Pembangkit listrik termal: sistem perpipaan boiler, pemanas lanjut, pemanas ulang
- Sistem transportasi uap
- Perpipaan industri yang membutuhkan kinerja lebih tinggi daripada baja karbon
