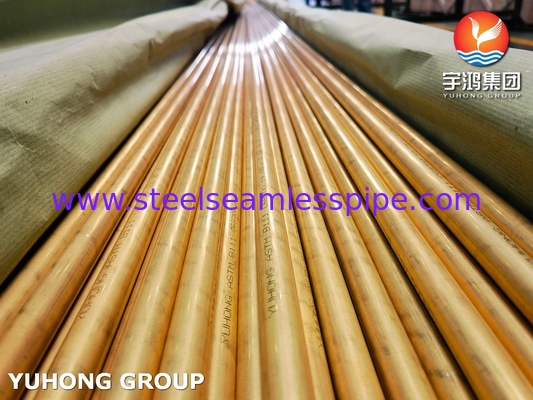

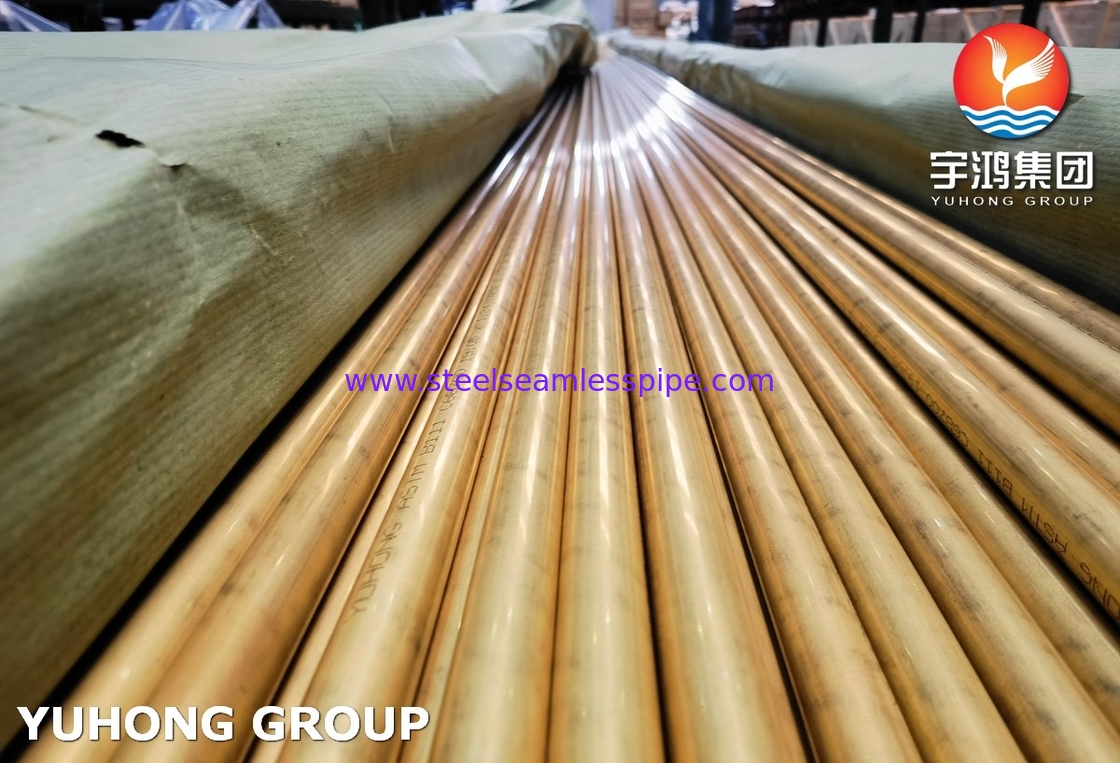

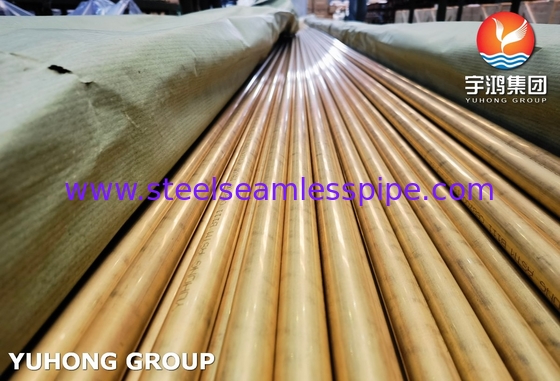

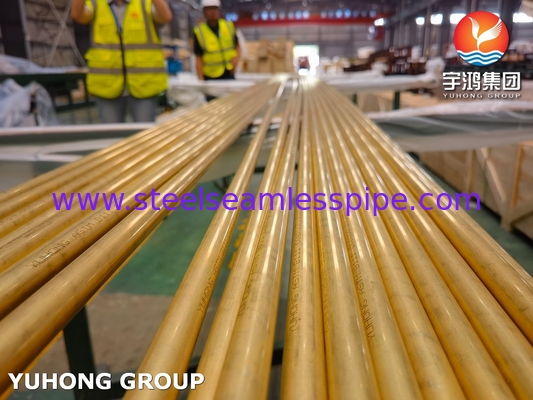

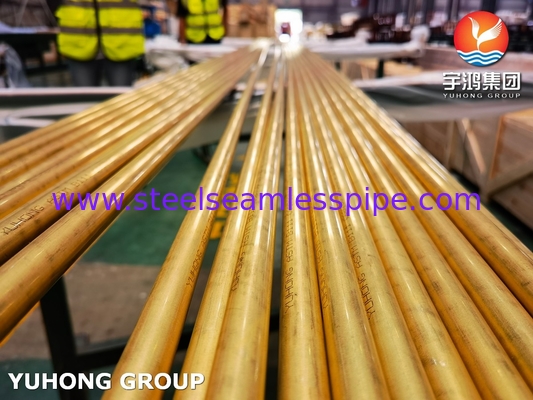

ASME SB111 C68700 Tabung Kuningan Tanpa Jahit O61 Untuk Penukar Panas

ASME SB111 C68700 Tabung Kuningan Tanpa Jahit O61 untuk penukar panas

ASME SB111tabung tanpa jahitan biasanya digunakan dalamKondensator dan evaporator.

ASME SB111 C68700Kualitas dan Komposisi Bahan

• Bahan dasar, memberikan konduktivitas termal yang sangat baik dan kekuatan mekanik, Cu:760,0-79,0%

• Meningkatkan kekuatan dan kerja sambil mempertahankan ketahanan korosi, Zn:Sisa

• Meningkatkan ketahanan korosi, terutama dalam air laut kecepatan tinggi, Al:1.8 2.5%

• Menambahkan ketahanan terhadap erosi dan benturan, Fe:0.05 0.20%

• Mencegah dezincification, memastikan daya tahan jangka panjang dalam sistem air, Seperti:0.02 0.06%

• Mempertahankan kemampuan mesin; kandungan rendah memastikan kepatuhan terhadap peraturan lingkungan seperti RoHS, Pb:≤0,05%

ASME SB111 C68700Dimensi dan Toleransi Produk

1Diameter luar (OD)

Jangkauan/nilai: 6 mm - 300 mm

Toleransi: Untuk OD ≤ 50 mm, toleransi adalah ±0,05 mm; untuk OD > 50 mm, toleransi adalah ±0,1 mm.

Catatan: Toleransi OD yang tepat memastikan kompatibilitas dalam penukar panas dan kondensor.

2. Ketebalan dinding (WT)

Jangkauan/Nilai: 0,5 mm - 10 mm

Toleransi: ± 10% dari ketebalan nominal

Catatan: Ketebalan dinding yang seragam memastikan kinerja mekanik dan termal yang konsisten.

3. Panjang

Jarak/Nilai: Hingga 12 m

Toleransi: ±5 mm untuk panjang tetap

Catatan: Dapat disesuaikan untuk memenuhi persyaratan proyek tertentu.

4. Kejujuran

Jangkauan/Nilai: ≤1 mm/m

Toleransi: Tidak ditandai secara khusus

Catatan: Memastikan pemasangan dan penyelarasan yang mudah selama perakitan.

ASME SB111 C68700 Kondisi pengiriman

• Perbaikan permukaan: Lurus, cerah, dan bebas dari cacat seperti goresan, lubang, atau oksidasi.
• Pembersihan: Dibersihkan dari dalam dan luar untuk menghilangkan minyak, lemak, dan residu lainnya.
• Kemasan: Dibungkus dengan bungkus plastik pelindung atau peti kayu untuk mencegah kerusakan selama transportasi.
• Pengolahan Panas: Dipasok dalam kondisi annealed, stress-relieved, atau sebagai ditarik, tergantung pada kebutuhan pelanggan.
• Penandaan: Tabung ditandai dengan nama paduan, ukuran, dan nomor batch untuk traceability.
• Pengaturan khusus: Panjang, finishing, atau lapisan khusus (misalnya, anti korosi) tersedia atas permintaan.

ASME SB111 C68700 Karakteristik Kinerja

1.Kekuatan tarik

Nilai: 310 - 450 MPa, memberikan kekuatan mekanik yang tinggi, cocok untuk aplikasi yang menuntut.

2.Kekuatan Hasil

Nilai: 105 - 220 MPa. Kekuatan output yang cukup untuk sistem tekanan sedang.

3. Perpanjangan

Nilai: ≥ 35%. Duktilitas yang baik memungkinkan lenturan, pembakaran, dan pembentukan selama pembuatan.

4Konduktivitas termal

Nilai: ~ 120 W/M·K Efisiensi transfer panas yang sangat baik, penting untuk penukar panas dan kondensator.

5.Resistensi korosi

Nilai: luar biasa dalam air laut. sangat tahan terhadap desincification, impingement, dan biofouling di lingkungan laut.

6.Resistensi erosi

Nilai: Tinggi. Kandungan aluminium meningkatkan ketahanan terhadap air berkecepatan tinggi atau aliran bergelombang.

7.Suhu operasi

Nilai: Hingga 300°C. Cocok untuk aplikasi industri dan laut suhu tinggi.

8Kepadatan

Nilai: ~ 8,53 g/cm3 kepadatan standar untuk paduan kuningan, memastikan berat yang dapat dikelola untuk instalasi.

ASME SB111 C68700Sertifikasi Standar

• B111: Spesifikasi standar untuk tabung kondensor tanpa jahitan tembaga dan paduan tembaga.
• EN 12451 Eropa: standar untuk tabung tanpa jahitan tembaga dan paduan tembaga untuk penukar panas.
• ISO 19688: Standar internasional untuk tabung paduan tembaga tanpa jahitan untuk penukar panas.
• BS2871 Bagian 3: Standar Inggris untuk tabung tanpa jahitan untuk penukar panas dan kondensator.
• Kepatuhan RoHS: Pembatasan Bahan Berbahaya, memastikan kandungan timbal minimal untuk keselamatan.
• NACE MR0175: Memastikan kesesuaian untuk lingkungan kerja asam di mana ketahanan terhadap korosi H2S diperlukan.
• Kepatuhan PED: Kepatuhan terhadap Direktif Peralatan Tekanan untuk sistem tekanan di Eropa.
