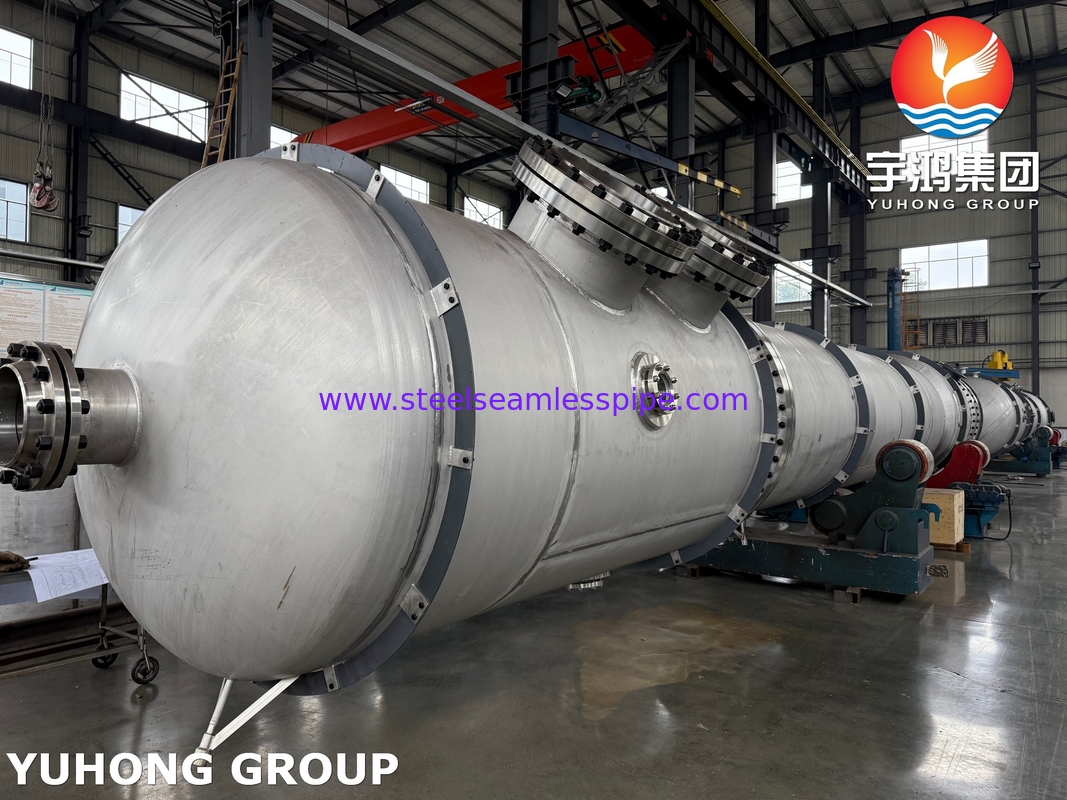

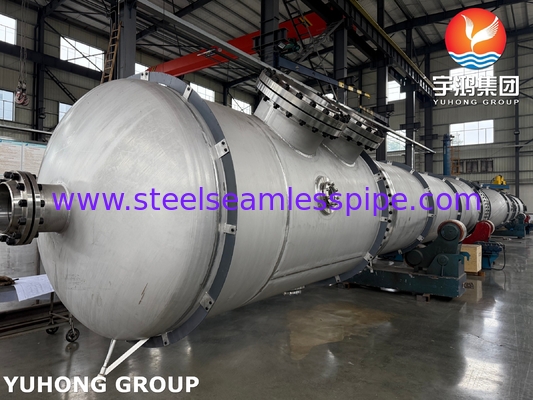

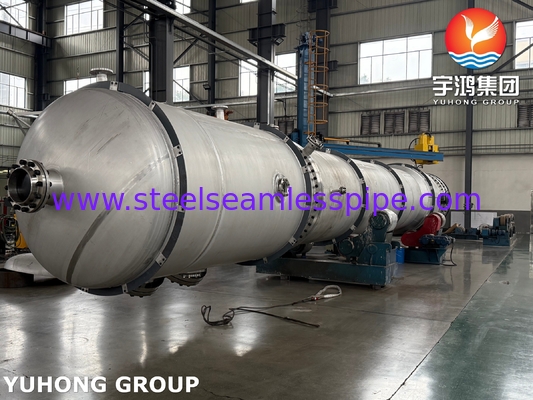

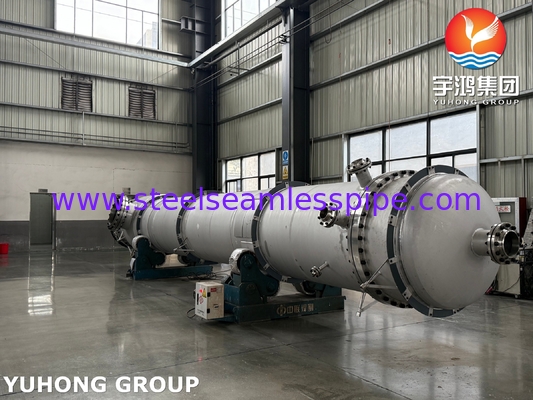

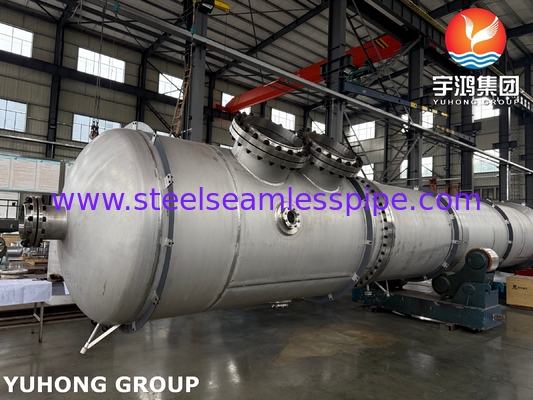

ASTM A312 TP316L tabung tanpa jahitan dengan kerang baja karbon ASTM A516 Gr.70 untuk penukar panas
Yuhong Holding Group Co., Ltdadalah produsen dan pemasok peralatan industri kelas atas yang terkenal di seluruh dunia, termasuk penukar panas, pemanas, pendingin udara, dan komponen kritisnya.teknologi mutakhir, dan komitmen terhadap kualitas, kami memberikan solusi berkinerja tinggi yang memenuhi tuntutan industri yang ketat di seluruh dunia.ASTM A312 TP316L tabung tanpa jahitan dengan kerang baja karbon ASTM A516 Gr.70 untuk penukar panasPenukar panas ini dirancang untuk kinerja yang unggul dalam suhu tinggi dan lingkungan korosif, menjadikannya pilihan yang dapat diandalkan untuk berbagai aplikasi industri.
1. ASTM A312 TP316L Komposisi Kimia dan Sifat Mekanis
ASTM A312 TP316Ladalah stainless steel austenit yang dikenal karena ketahanan korosi yang sangat baik, kekuatan tinggi, dan keseragaman yang unggul. "L" di TP316L menunjukkan kandungan karbon yang rendah,yang membantu mencegah hujan karbida selama pengelasan, memastikan ketahanan yang sangat baik terhadap korosi intergranular.
Komposisi kimia ASTM A312 TP316L
| Elemen |
Komposisi (%) |
| Karbon (C) |
≤ 0.03 |
| Mangan (Mn) |
≤ 2.00 |
| Fosfor (P) |
≤ 0.045 |
| Sulfur (S) |
≤ 0.030 |
| Silikon (Si) |
≤ 0.75 |
| Besi (Cr) |
16.00 ¢18.00 |
| Nikel (Ni) |
10.00 ¢14.00 |
| Molybdenum (Mo) |
2.00 ¥3.00 |
| Nitrogen (N) |
≤ 0.10 |
Kandungan molibdenum dalamTP316Lmeningkatkan ketahanannya terhadap korosi lubang dan celah di lingkungan klorida, menjadikannya bahan ideal untuk tabung penukar panas yang digunakan dalam kondisi yang keras.
Sifat Mekanis ASTM A312 TP316L
| Properti |
Nilai |
| Kekuatan tarik |
≥ 485 MPa (70,000 psi) |
| Kekuatan Hasil |
≥ 170 MPa (25.000 psi) |
| Perpanjangan |
≥ 35% |
| Kekerasan |
≤ 90 HRB |
Sifat ini memastikan bahwaTP316L tabung tanpa jahitanmenawarkan kekuatan dan daya tahan yang superior sambil mempertahankan ketahanan korosi yang sangat baik di bawah kondisi operasi suhu tinggi.
2. ASTM A516 Gr.70 Shell Baja Karbon
ASTM A516 Gr.70adalah jenis baja karbon yang banyak digunakan untuk kapal tekanan dan cangkang penukar panas.dan weldability membuatnya cocok untuk aplikasi tekanan tinggi dan suhu tinggi.
Komposisi kimia ASTM A516 Gr.70
| Elemen |
Komposisi (%) |
| Karbon (C) |
≤ 0.30 |
| Mangan (Mn) |
0.85 ¢1.20 |
| Fosfor (P) |
≤ 0.035 |
| Sulfur (S) |
≤ 0.035 |
| Silikon (Si) |
0.15 ‰0.40 |
Properti mekanik ASTM A516 Gr.70
| Properti |
Nilai |
| Kekuatan tarik |
485 ∼ 620 MPa (70.000 ∼ 90.000 psi) |
| Kekuatan Hasil |
≥ 260 MPa (38.000 psi) |
| Perpanjangan |
≥ 21% |
| Uji dampak |
Dioperasikan pada suhu -50°C (-58°F) |
Kemampuan baja karbon ini untuk menahan tekanan dan suhu ekstrem membuatnya menjadi bahan yang ideal untuk cangkang penukar panas.
3. Proses overlay las untuk komponen penukar panas
Overlay las adalah proses penting yang digunakan untuk meningkatkan daya tahan dan ketahanan korosi komponen penukar panas.ASTM A516 Gr.70 Kerang baja karbon, berlapis denganTP316L stainless steelmemberikan perlindungan tambahan terhadap korosi dan keausan, memastikan umur panjang dan keandalan penukar panas.
Parameter Overlay Key Weld
-
Kompatibilitas Materi:
- Bahan dasar: ASTM A516 Gr.70
- Bahan pelapis: TP316L stainless steel
-
Proses Pengelasan:
- Submerged Arc Welding (SAW) atau Gas Tungsten Arc Welding (GTAW) biasanya digunakan untuk overlay berkualitas tinggi.
-
Ketebalan:
- Ketebalan overlay: 3-5 mm (tergantung pada persyaratan aplikasi).
-
Pengujian dan Inspeksi:
- 100% pengujian ultrasonik (UT) untuk memastikan tidak ada cacat di bawah permukaan.
- Penetrant Testing (PT) untuk memverifikasi permukaan las bebas dari retakan atau porositas.
- Pengujian hidrostatik untuk memastikan integritas cangkang dan tabung.
Proses overlay meningkatkan ketahanan korosi cangkang, membuatnya cocok untuk menangani cairan agresif di penukar panas.
4Aplikasi penukar panas dengan tabung ASTM A312 TP316L dan cangkang ASTM A516 Gr.70
Kombinasi dariTP316L tabung tanpa jahitandanA516 Kerang Gr.70membuat penukar panas ini serbaguna, tahan lama, dan efisien.
Aplikasi Utama
-
Pengolahan Kimia:
- Untuk proses pemulihan panas, pendinginan, dan pemanasan di pabrik kimia.
- Cocok untuk penanganan cairan korosif dan operasi suhu tinggi.
-
Industri Petrokimia:
- Digunakan di kilang untuk mentransfer panas antara hidrokarbon dan cairan lainnya.
-
Industri Minyak dan Gas:
- Untuk platform lepas pantai, pabrik pengolahan gas, dan pipa.
- Ideal untuk lingkungan dengan kandungan klorida tinggi atau gas asam.
-
Generasi Listrik:
- Dalam kondensator uap, pemanas air, dan penukar panas lainnya di pembangkit listrik.
-
Industri Makanan dan Minuman:
- Dalam penukar panas sanitasi yang digunakan untuk pasteurisasi dan sterilisasi.
-
Industri farmasi:
- Untuk penukar panas yang membutuhkan ketahanan tinggi terhadap kontaminasi dan korosi.
Konstruksi yang kuat dan ketahanan tinggi terhadap korosi penukar panas ini memastikan umur layanan yang panjang dan kinerja yang dapat diandalkan di lingkungan yang menuntut.
