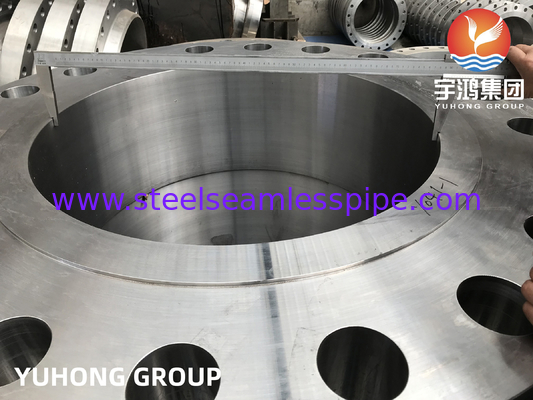

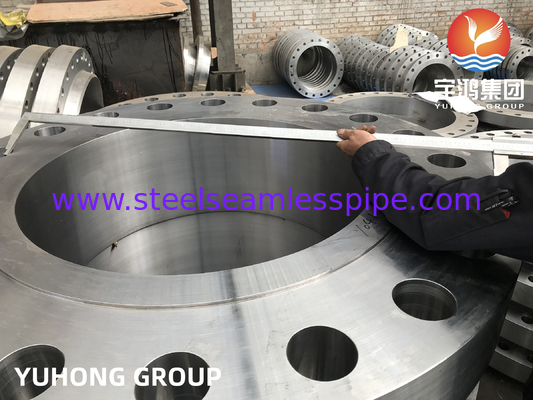

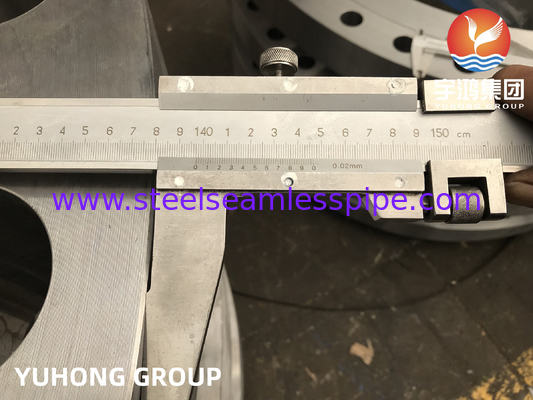

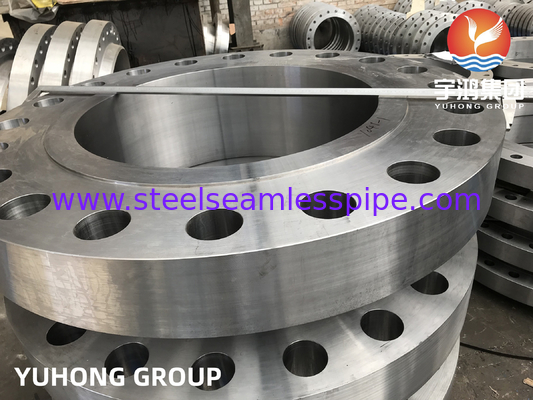

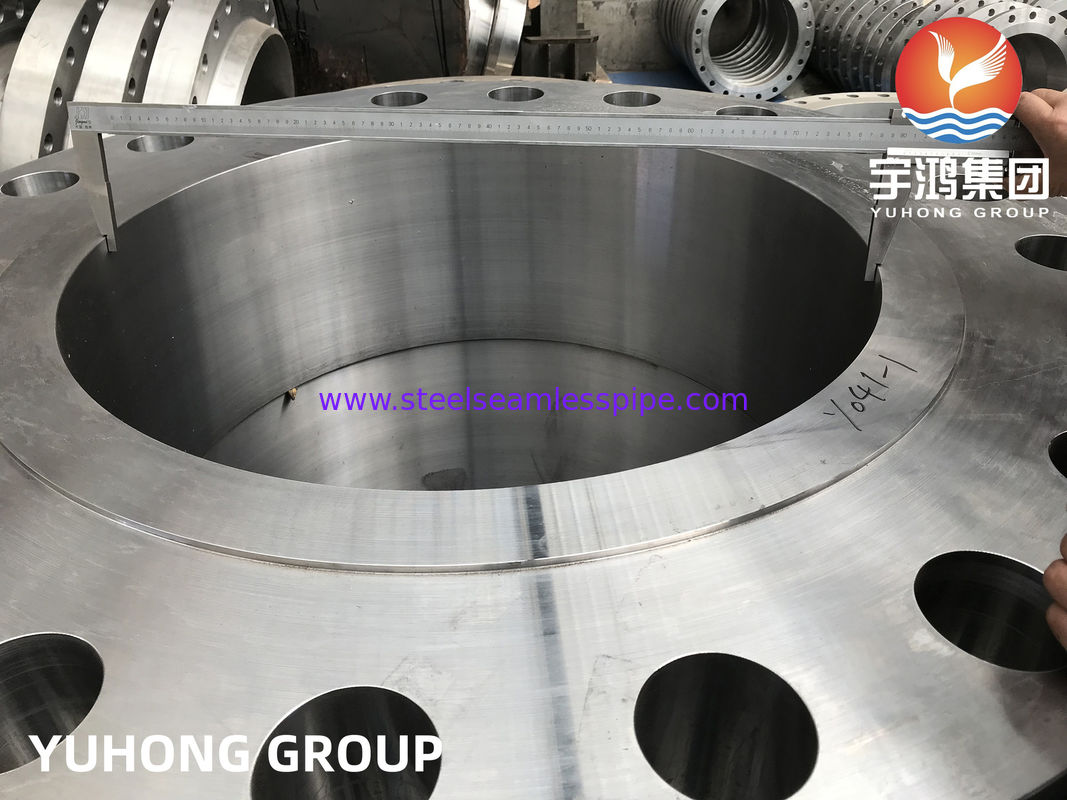

B16.5 ASTM A694 / ASME SA694 F52 dengan Inconel 625 Cladding Flanges
Keduanya.PengepakandanPermukaan Lasmemberikan perlindungan terhadap korosi dan keausan untuk peralatan proses dan pipa. overlay las dapat diterapkan untuk memperpanjang umur layanan bagian baru,atau memperbaiki bagian-bagian yang telah mengorosi atau memakai permukaan.
Overlay las, yang juga dikenal sebagai weld cladding, memang merupakan proses permukaan yang berguna di mana lapisan logam las yang relatif tebal disimpan pada permukaan logam dasar.Proses ini digunakan untuk meningkatkan ketahanan terhadap keausan atau ketahanan korosi, tergantung pada kebutuhan khusus.
Ketika deposisi memberikan sifat tahan aus, itu disebut sebagai hardfacing, sementara jika memberikan ketahanan korosi, itu disebut overlay las paduan tahan korosi (CRA).
Keuntungan dari overlay las termasuk kemampuan untuk memberikan sifat ke permukaan substrat yang tidak hadir dalam logam dasar saja.memungkinkan konservasi bahan mahal atau sulit ditemukan dengan menggunakan lapisan yang relatif tipis dari bahan khusus pada bahan dasar yang lebih terjangkau atau tersedia secara luas.
Komposisi Kimia Flange Baja Karbon ASTM A694 Kelas F52
| Karbon [C] |
Mangan [Mn] |
Fosfor [P] |
Sulfur [S] |
Silikon [Si] |
| ≤ 0.30 |
≤ 1.60 |
≤ 0.025 |
≤ 0.025 |
0.15-0.35 |
Properti Mekanis Flange Baja Karbon ASTM A694 Kelas F52
| Elemen |
Kekuatan tarik |
Kekuatan Hasil (0,2% Offset) |
Perpanjangan |
| A694 F52 |
415 |
315 |
20% |
Properti Fisik Flange Baja Karbon ASTM A694 Kelas F52
| Spesifikasi |
Kekuatan yield min. |
Kekuatan tarik min. |
Perpanjang min. |
| MPa |
KSI |
MPa |
KSI |
% |
| A694 Kelas F52 |
360 |
52 |
455 |
66 |
20 |
Flange baja tahan karat:F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L dll.
Flang baja dupleks:UNS S31803, 2205, S31254 (254SMO)
Super Duplex Steel Flange:UNS S32750, UNS S32760, UNS S32304, S31500
Flange baja karbon:ASTM A105, A105N dll.
Flang baja paduan:F1, F11, F22, F5, F9, F91 dll.
Flange paduan nikel:Monel 400 & K500,Inconel 600, 601, 617, 625, 690, 718, X-750.
Incolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Flang baja tembaga:Tembaga, Kuningan & Gunmetal
Berbagai Jenis Flanges kita dapat memasok sebagai berikut:
1Flanges Slip-on.
Slip-on Flanges memiliki biaya awal yang lebih rendah daripada flang leher las karena mereka membutuhkan akurasi yang lebih rendah dalam memotong pipa ke panjang, dan mereka memberikan kemudahan yang lebih besar dalam penyusunan.kekuatan yang dihitung mereka di bawah tekanan internal adalah sekitar 2/3 dari kekuatan las leher flanges, dan umur mereka di bawah kelelahan adalah 1/3 lebih pendek Flanges slip-on terbatas pada ukuran 1/2 "ke 21⁄2" dalam 1500 lbs standar.
2. Flanges bergaris
Flanges berujung digunakan untuk aplikasi khusus.Mereka dapat dirakit tanpa pengelasan dan dapat digunakan dalam layanan tekanan yang sangat tinggi - pada atau dekat tekanan atmosfer - di mana baja paduan sangat penting untuk kekuatanFlange berujung tidak cocok untuk kondisi yang melibatkan suhu atau tegangan lentur, atau di bawah kondisi siklus di mana kebocoran melalui benang dapat terjadi.
3Flang leher las
Solder Neck Flanges memiliki hub kerucut panjang dan transisi ketebalan secara bertahap di wilayah pengelasan butt yang menghubungkan mereka ke pipa.Hub kerucut memberikan penguatan penting untuk flange dan ketahanan terhadap dishingFlange jenis ini lebih disukai untuk kondisi kerja yang sulit akibat tekanan tinggi, suhu di bawah nol atau tinggi.
4Flanges buta.
Blind Flanges digunakan untuk mengosongkan ujung pipa, katup dan pembukaan kapal tekanan.Blind Flanges dapat menangani tekanan tinggi dari tekanan internal dan beban baut karena tegangan maksimum di blind flange adalah tegangan lentur di pusat.
5. Flanges Pengelasan Soket
Socket Weld Flanges dikembangkan untuk digunakan pada pipa tekanan tinggi ukuran kecil.Flanges las soket lebih kuat dan memiliki kekuatan kelelahan yang lebih besar daripada pengelasan ganda flange slip-onKondisi bor yang halus dapat dengan mudah dicapai dengan menggiling las internal. Flange ini umumnya digunakan dalam pipa proses kimia.
6. Flanges sendi pinggang
Flanges lap joint digunakan dengan tongkat lap joint. Flanges lap joint biasanya digunakan dalam sistem pipa baja karbon atau baja paduan rendah yang perlu sering dibongkar untuk inspeksi dan pembersihan.Mereka tidak boleh digunakan di setiap titik di mana tekanan lentur yang parah terjadi.
Aplikasi
Flang cladding umumnya digunakan dalam berbagai aplikasi industri di mana ketahanan korosi, ketahanan aus, atau sifat khusus lainnya diperlukan.Beberapa aplikasi dari flanges lapis meliputi:
-
Industri Minyak dan Gas: Flang lapisan digunakan di pipa minyak dan gas, platform lepas pantai,dan kilang dimana mereka memberikan ketahanan korosi terhadap lingkungan yang keras dan zat korosif.
-
Industri Kimia: Di pabrik pengolahan kimia, flang pelapis digunakan untuk menahan korosi dari bahan kimia asam atau kaustik, memastikan umur panjang dan keselamatan peralatan.
-
Generasi Daya: Flang lapisan menemukan aplikasi di pembangkit listrik, terutama di daerah di mana suhu tinggi, tekanan, atau kondisi abrasif ada.Lapisan membantu meningkatkan umur panjang komponen penting.
-
Pertambangan dan Pengolahan Bijih: Dalam operasi pertambangan di mana peralatan terpapar bahan abrasif, flang lapis membantu meningkatkan ketahanan keausan dan melindungi terhadap abrasi.
-
Pengolahan air: Flang pelapis digunakan di fasilitas pengolahan air untuk mencegah korosi yang disebabkan oleh bahan kimia atau paparan air asin, sehingga memperpanjang umur peralatan.
-
Industri Pulp dan Kertas: Flang pelapis digunakan di pabrik pulp dan kertas untuk melindungi terhadap korosi dari larutan asam dan alkali yang digunakan dalam proses produksi.
-
Aerospace dan Pertahanan: Industri aerospace dan pertahanan menggunakan flang pelapis untuk komponen yang membutuhkan kekuatan tinggi, ketahanan aus, atau perlindungan korosi,memastikan kinerja optimal dalam kondisi yang menantang.
-
Industri Makanan dan Minuman: Di pabrik pengolahan makanan, flang pelapis digunakan untuk menjaga standar kebersihan dan mencegah korosi dari larutan berbasis makanan atau agen pembersih.
