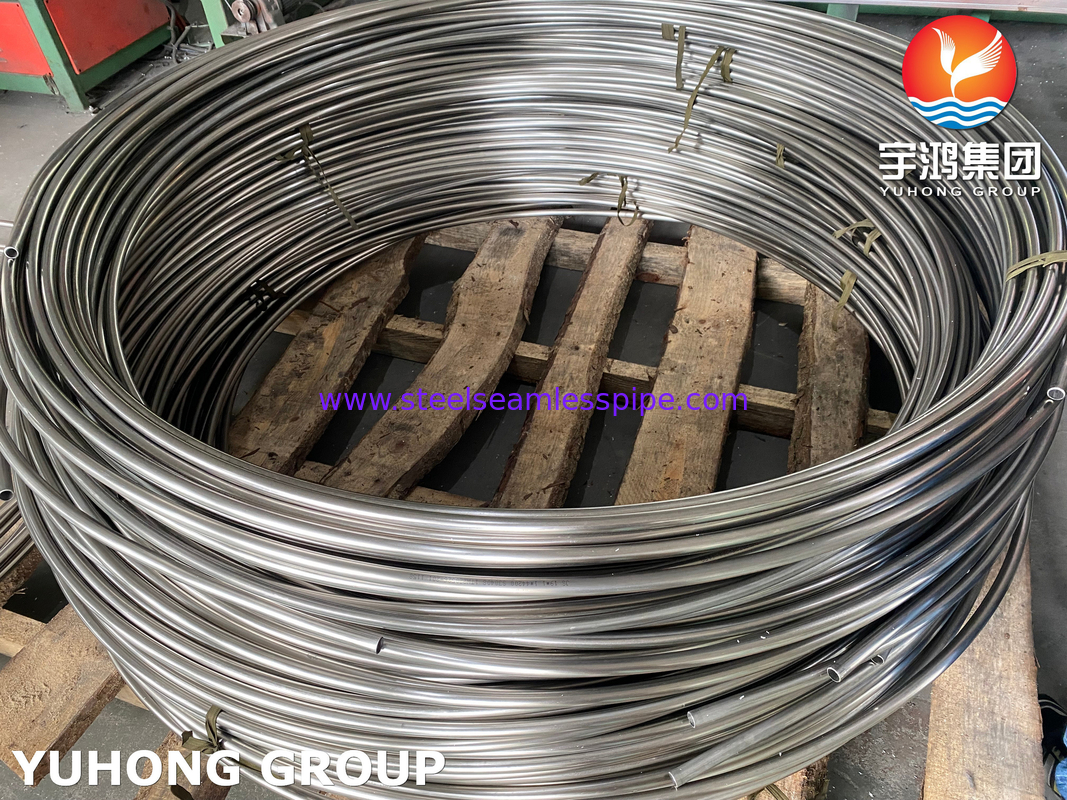

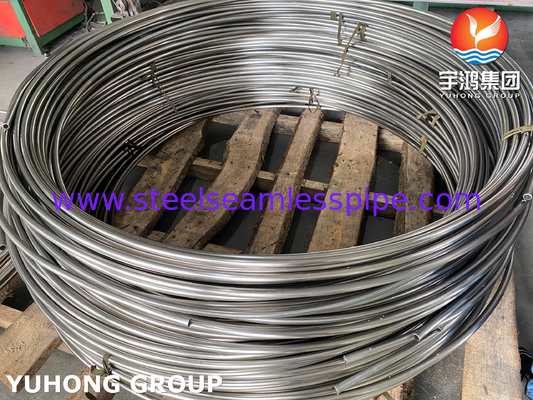

ASTM A269 TP316L austenit stainless steel seamless coiled tube untuk industri minyak dan gas
Tabung bergelombang diminyak dan gasindustri adalah tabung logam panjang dan terus menerus yang terikat pada gulungan besar.YUHONGStainless steel coiled tubing sangat serbaguna dan sangat cocok untuk beberapa operasi minyak dan gas.seperti penebangan sumur, stimulasi, dan operasi kontrol pasir.
ASTM A269 TP316L Austenitic Stainless Steel Seamless Coiled Tube Mechanical Test
Tes pembakaran (Tabung tanpa jahitan)
Satu sampel per lot tabung tanpa jahitan yang sudah jadi diambil dari satu ujung tabung untuk uji pembakaran untuk mengevaluasi kemampuan perluasan.
Definisi Lot untuk pengujian
Tabung dengan ukuran nominal, ketebalan dinding, dan jumlah panas yang sama sebelum dipotong.
Untuk perawatan panas tungku seri: ukuran yang sama, jumlah panas, dan muatan tungku.
Untuk tungku kontinu atau pemadam langsung: ukuran yang sama, jumlah panas, dan kondisi pengolahan.
Tes Kekerasan
Dua sampel per lot (definisi lot yang sama dengan tes pembakaran) untuk pengujian kekerasan Brinell atau Rockwell.
Pengolahan Panas Berganda
Uji pembakaran dan kekerasan harus dilakukan pada setiap panas secara terpisah jika beberapa panas terlibat.
Uji perataan terbalik (Tabung las - untuk referensi)
Satu sampel per 1.500 kaki (460 m) tabung las yang sudah jadi; sampel dari kedua ujung jika kumparan melebihi 1.500 kaki.
Tabung maksimum per lot yang diobati panas
| Ukuran tabung |
Ukuran Lot Maksimal |
| OD ≥ 2" (50 mm) & WT ≥ 0,200" (5,08 mm) |
≤ 50 tabung |
| " (25 mm) < OD < 2" (50 mm) atau OD > 1" & WT < 0,200" |
≤ 75 tabung |
| OD ≤ 1" (25 mm) |
≤ 125 tabung |
ASTM A269 TP316L Tablet Ukuran Tabung Kerucut Tanpa Jahit dari Baja Rinsing Austenit
| Diameter luar |
BWG |
| 25 |
22 |
20 |
18 |
16 |
14 |
12 |
10 |
| Ketebalan dinding (mm) |
| 0.508 |
0.71 |
0.89 |
1.24 |
1.65 |
2.11 |
2.77 |
3.4 |
| mm |
inci |
Berat (kg/m) |
| 6.35 |
1/4 |
0.081 |
0.109 |
0.133 |
0.174 |
0.212 |
- |
- |
- |
| 9.53 |
3/8 |
0.126 |
0.157 |
0.193 |
0.257 |
0.356 |
0.429 |
- |
- |
| 12.7 |
1/2 |
0.214 |
0.263 |
0.356 |
0.457 |
0.612 |
0.754 |
- |
- |
| 15.88 |
5/8 |
0.271 |
0.334 |
0.455 |
0.588 |
0.796 |
0.995 |
- |
- |
| 19.05 |
3/4 |
0.327 |
0.405 |
0.553 |
0.729 |
0.895 |
1.236 |
- |
- |
| 25.4 |
1 |
0.44 |
0.546 |
0.75 |
0.981 |
1.234 |
1.574 |
2.05 |
- |
| 31.75 |
1 1/4 |
0.554 |
0.688 |
0.947 |
1.244 |
1.574 |
2.014 |
2.641 |
- |
| 38.1 |
1 1/2 |
0.667 |
0.832 |
1.144 |
1.514 |
1.904 |
2.454 |
3.233 |
- |
| 44.5 |
1 3/4 |
- |
- |
1.342 |
1.774 |
2.244 |
2.894 |
3.5 |
- |
| 50.8 |
2 |
- |
- |
1.549 |
2.034 |
2.574 |
3.334 |
4.03 |
- |
| 63.5 |
2 1/2 |
- |
- |
1.949 |
2.554 |
3.244 |
4.214 |
5.13 |
- |
| 76.2 |
3 |
- |
- |
2.345 |
3.084 |
3.914 |
5.094 |
6.19 |
- |
| 88.9 |
3 1/2 |
- |
- |
2.729 |
3.609 |
4.584 |
5.974 |
7.27 |
- |
| 101.6 |
4 |
- |
- |
- |
4.134 |
5.254 |
6.854 |
8.35 |
- |
| 114.3 |
4 1/2 |
- |
- |
- |
4.654 |
5.924 |
7.734 |
9.43 |
- |
ASTM A269 TP316L austenit stainless steel seamless coiled tube Referensi dokumen
| Kategori |
Kode Standar |
Nama standar |
| Standar ASTM |
A262 |
Praktik untuk mendeteksi kerentanan terhadap serangan intergranular di baja tahan karat austenit |
| |
A480/A480M |
Spesifikasi untuk persyaratan umum untuk pelat, lembaran, dan pita baja tahan panas dan stainless flat-rolled |
| |
A632 |
Spesifikasi untuk pipa stainless steel austenit tanpa jahitan dan las (diameter kecil) untuk layanan umum |
| |
A1016/A1016M |
Spesifikasi untuk persyaratan umum untuk baja paduan ferit, baja paduan austenit, dan tabung baja tahan karat |
| |
E527 |
Praktik untuk Penomoran Logam dan Paduan dalam Sistem Penomoran Bersatu (UNS) |
| Kode pipa ASME |
ASME B31.3 |
Proses Piping |
| Standar Lainnya |
SAE J1086 |
Latihan untuk Penomoran Logam dan Paduan |

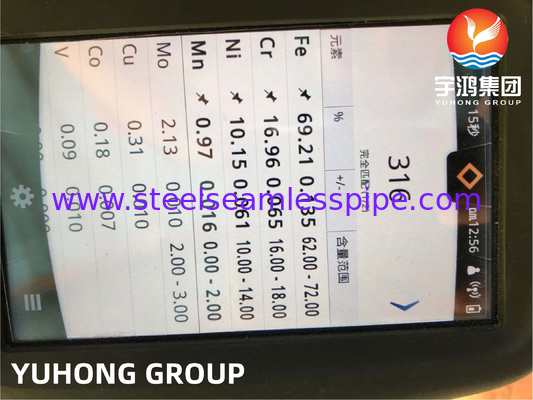

ASTM A269 TP316L austenit stainless steel seamless coiled tube Komposisi kimia
|
Bahan
|
ASTM A269 Komposisi Kimia % Max
|
|
C
|
Mn
|
P
|
S
|
Ya.
|
Cr
|
Tidak
|
Mo
|
|
TP316L
|
0.035 D
|
2
|
0.045
|
0.03
|
1
|
16.0-18.0
|
10.0-15.0
|
2.00-3.00
|
ASTM A269 TP316L Austenitic Stainless Steel Seamless Coiled TubeAplikasi di Industri Minyak dan Gas
Eksplorasi
Subsea Pipelines: Digunakan dalam pipa bawah laut untuk mengangkut minyak dan gas, tahan air laut dan korosi mikroba.
Peralatan kepala sumur: Digunakan pada komponen kepala sumur seperti manifold, tahan terhadap cairan korosif dan tekanan tinggi.
Pengolahan
Peralatan pemisahan: Untuk bagian dalam pemisah tiga fase, tahan korosi media yang kompleks.
Peralatan desulfurisasi/dekarburisasi: Dalammesin reboilerdankondensatormenara yang relevan, mempertahankan kinerja di lingkungan korosif.
Penyimpanan
pipa tangki: Digunakan untukTangkipipa masuk/keluar dan jalur pelacakan, mencegah korosi dari kotoran dalam minyak dan gas.
