Yuhong Holding Group Co., LTD
 |
| Tempat asal: | Cina |
| Nama merek: | YUHONG |
| Sertifikasi: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Nomor model: | A105 |
| Kuantitas min Order: | 1 pc |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Ply-wooden Case / Iron Case / Bundel dengan Tutup plastik / Woven Case |
| Waktu pengiriman: | Tergantung pada kuantitas |
| Syarat-syarat pembayaran: | T/T, L/C |
| Menyediakan kemampuan: | 1000 ton per bulan |
| Standar Produksi: | ASTM A105 | Kelas Bahan: | A105 |
|---|---|---|---|
| Jenis: | Kopel | Permukaan: | Acar dan Anil, Dipoles, Anil Cerah |
| Aplikasi: | minyak/gas/minyak bumi | Ukuran Standar: | B16.11 |
| Cahaya Tinggi: | ASTM A105 Carbon Steel Coupling,Fitting Pengelasan Soket Baja Karbon,ASTM A105 Carbon Steel Coupling |
||

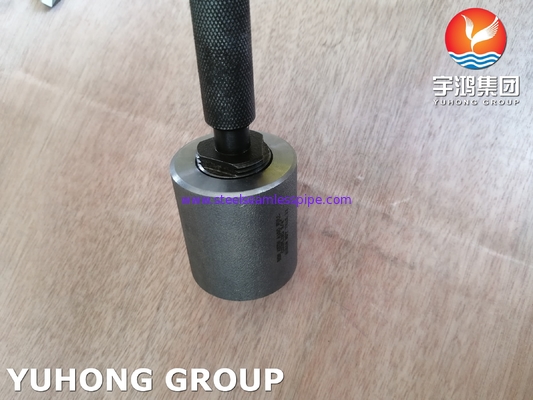

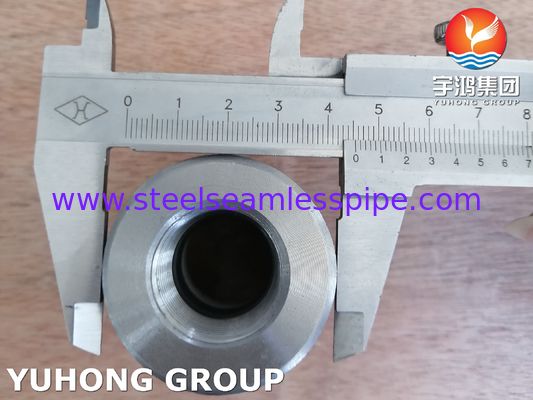

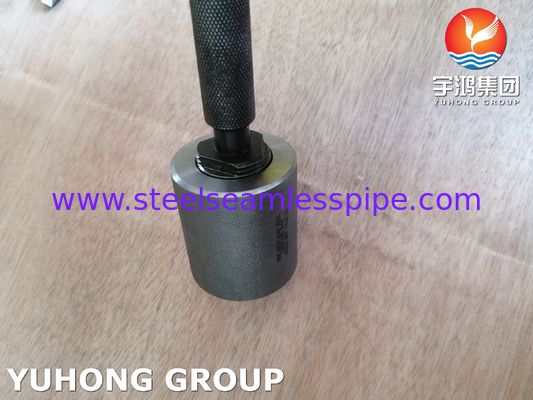

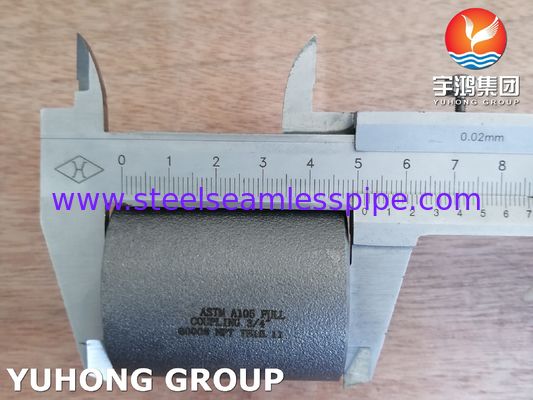

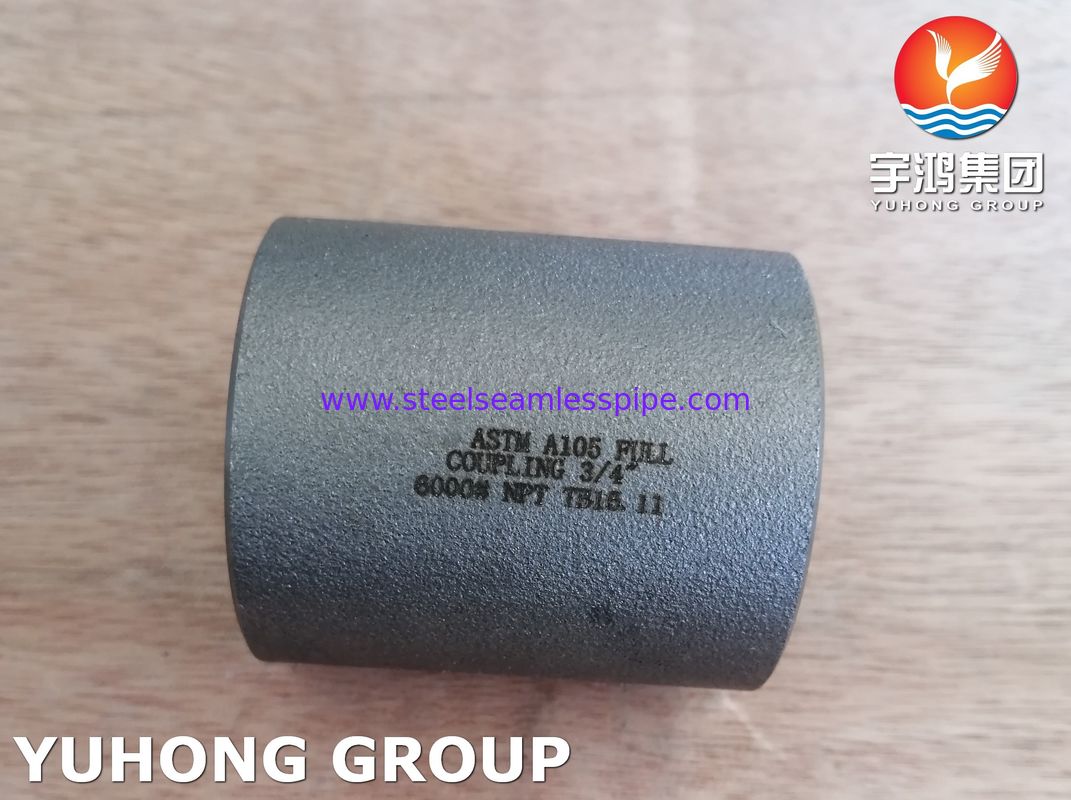

Socket Welding Fitting ASTM A105 Kopling Baja Karbon B16.11 Minyak Gas
Apa itu Kopling Baja Karbon ASTM A105?
Kopling dapat digambarkan sebagai sepotong kecil pipa atau tabung dengan soket di salah satu atau kedua ujungnya.Ini membantu menghubungkan pipa dan tabung. Kopling ASTM A105 mencakup tabung tempa baja karbon mulus yang digunakan dalam aplikasi suhu tinggi dalam sistem tekanan.Ini juga sangat tahan lama karena terbuat dari baja karbon berkualitas tinggi.
| (NPS) Ukuran Pipa Normal | Lubang Soket | Kedalaman Soket | Membosankan Diameter |
Stopkontak Ketebalan dinding |
| B | J | D | C | |
| 1/2 | 21.95 21.70 |
10 | 16.6 15 |
4.65 4.10 |
| 3/4 | 27.30 27.05 |
13 | 21.7 20.2 |
4.90 4.25 |
| 1 | 34.05 33.80 |
13 | 27.4 25.9 |
5.70 5.00 |
| 1,1/4 | 42.80 42.55 |
13 | 35.8 34.3 |
6.05 5.30 |
| 1,1/2 | 48.90 48.65 |
13 | 41.7 40.1 |
6.35 5.55 |
| 2 | 61.35 61.10 |
16 | 53.5 51.7 |
6.95 6.05 |
| 2,1/2 | 74.20 73.80 |
16 | 64.2 61.2 |
8.75 7.65 |
| 3 | 90.15 89,80 |
16 | 79.5 46.4 |
9.50 8.30 |
| 4 | 115.80 115.45 |
19 | 103.8 100.7 |
10.70 9.35 |
| NPS | Panjang peletakan | |||
| Setengah Kopling e |
Kopling Setengah Baja Karbon ASTM A105 F |
|||
| 1/2 | 9.5 | 22.5 | ||
| 3/4 | 9.5 | 23.5 | ||
| 1 | 13 | 29 | ||
| 1,1/4 | 13 | 30 | ||
| 1,1/2 | 13 | 32 | ||
| 2 | 19 | 41 | ||
| 2,1/2 | 19 | 42.5 | ||
| 3 | 19 | 44.5 | ||
| 4 | 19 | 47.5 | ||
Komposisi Kimia Kopling Baja Karbon ASTM A105:
| C | M N | P | S | Ya |
| 0,15 | 0,6-1,0 | 0,035 | 0,04 | 0,1 |
Sifat Mekanis Kopling Baja Karbon ASTM A105
| Daya tarik | Kekuatan Hasil | Pemanjangan |
| 485 (Mpa) | 250 (Mpa) | 30 (%) |
Peringkat Suhu dariKopling Baja Karbon ASTM A105
| Tekanan-Suhu untuk Kopling ASTM A105(psig) | |||||
|---|---|---|---|---|---|
| Suhu | Kelas | ||||
| 150 | 300 | ||||
| 1/4 - 1 inci | 1 1/4 - 2 inci | 2 1/2 - 3 inci | |||
| (dari) | (oC) | ||||
| -20 hingga 150 | -29 hingga 66 | 300 | 2000 | 1500 | 1000 |
| 200 | 93 | 265 | 1785 | 1350 | 910 |
| 250 | 121 | 225 | 1575 | 1200 | 825 |
| 300 | 149 | 185 | 1360 | 1050 | 735 |
| 350 | 177 | 150 | 1150 | 900 | 650 |
| 400 | 204 | - | 935 | 750 | 560 |
| 450 | 232 | - | 725 | 600 | 475 |
| 500 | 260 | - | 510 | 450 | 385 |
| 550 | 288 | - | 300 | 300 | 300 |
| Ukuran | Hingga 2 "NB | 2 1/2" & 3" NB | |
| • Lubang Soket | + 0,25 | + 0,38 | |
| - 0,00 | - 0,00 | ||
| • Lubang Tubuh | + 0,00 | + 0,00 | |
| - 1.52 | - 3.00 | ||
| A | NB 1/4". | ± 0,8 | ± 2,50 |
| NB 3/8" SAMPAI 3/4". | ± 1,6 | ||
| 1"T0 2"NB | ± 2.0 | ||
Aplikasi
Minyak
Gas
Minyak bumi
